300mm行程三节式侧装家具滑轨

　　日常做家具结构设计时，滑轨选型是最容易被新手忽略的环节，很多人只看标称承重，忽略安装边界与拉出顺畅度，最后成品要么抽屉拉晃，要么装完和侧板干涉返工。这款300mm行程的侧装三节滑轨，是民用家具、小型工业储物柜体里用量最大的规格之一，适配绝大多数常规深度的抽屉、抽拉式置物架、嵌入式设备抽拉托架场景。

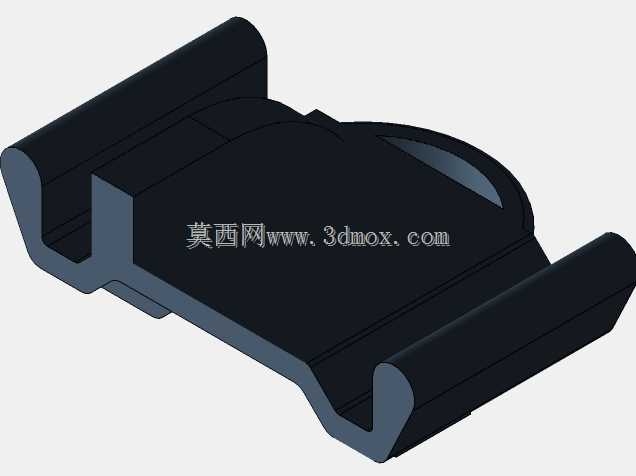

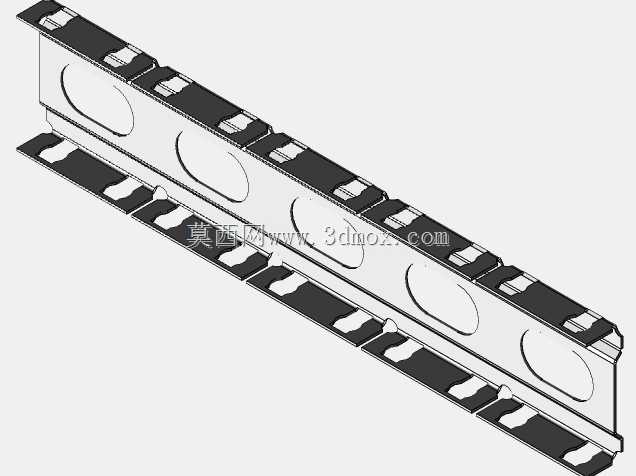

　　从结构设计来看，这款滑轨采用经典的三节嵌套式结构，内外轨配合中间钢珠保持架实现全行程拉出，相比两节滑轨，拉出后抽屉内部空间可以完全暴露，不会出现抽屉后半段物品够不到的问题，这也是为什么现在民用家具抽屉几乎都淘汰两节轨的核心原因。滑轨的截面采用冷弯成型的异型钢材，轨边做了内卷边处理，一方面提升滑轨整体的抗扭刚度，避免承重后轨体发生侧向变形卡滞，另一方面内卷边可以作为钢珠的滚动轨道，配合保持架上的均匀排布钢珠，把滑动摩擦转化为滚动摩擦，推拉时的阻力可以控制在很小的范围，即使抽屉满载，也能做到单手轻松开合。

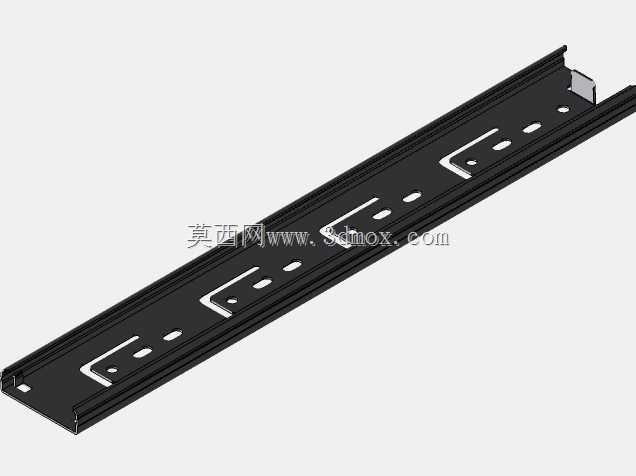

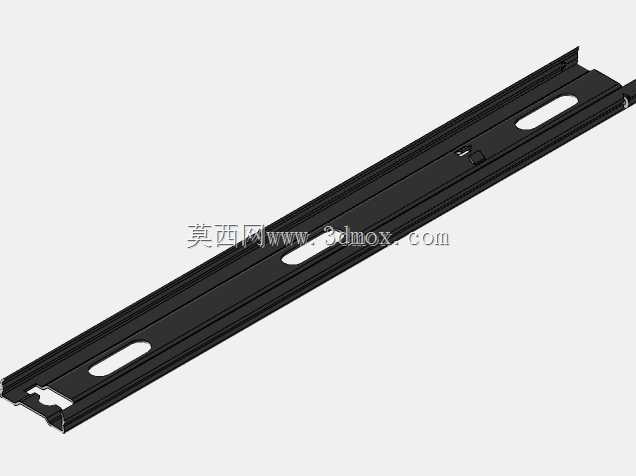

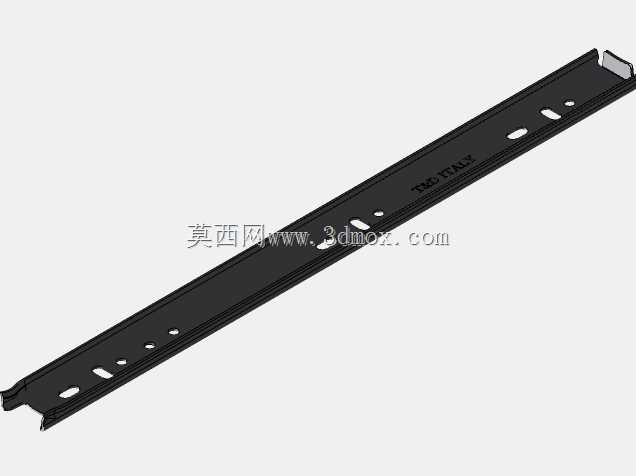

　　安装边界是选型时必须优先核对的参数，这款滑轨标称长度300mm，对应适配的柜体内部净深需要预留310mm以上的安装空间，避免滑轨尾部顶到柜体后板导致安装不到位。侧装结构要求抽屉侧板和柜体内侧板之间预留12.7mm的标准间隙，这个间隙是行业通用的侧装滑轨安装间隙，间隙过小会导致滑轨装完挤压过紧推拉卡顿，间隙过大则会导致抽屉左右旷量过大，推拉时出现晃动异响。滑轨的固定孔采用长圆孔+圆孔的组合设计，长圆孔用于安装时的前后位置微调，方便对齐抽屉面板与柜体的缝隙，圆孔用于最终定位锁紧，避免长期使用后滑轨移位。

　　功能特性上，这款滑轨没有配置阻尼反弹或者自锁结构，属于基础款的普通三节滑轨，适合对成本敏感、不需要特殊功能的普通储物场景，比如衣柜抽屉、书桌抽屉、厨房地柜抽屉等场景都能适配。滑轨表面采用镀锌钝化处理，日常使用环境下可以抵御潮气侵蚀，避免长期使用出现锈迹影响滑动顺畅度，轨体上的安装孔位做了沉台处理，螺丝锁紧后螺丝头不会突出轨面，不会干涉内外轨的相对滑动。

　　实际选型应用时，需要注意单根滑轨的标称承重是基于均匀载荷测试的，抽屉满载时建议按照单轨承重的70%来核算安全余量，避免长期重载导致轨体变形。如果是用于存放较重的工具、五金件的抽屉，建议选择厚度更大的轨体规格，这款常规厚度的滑轨更适合存放衣物、文具、餐具这类轻质物品的场景。建模时需要注意，滑轨的拉出行程和闭合长度基本一致，做运动仿真时要设置好内外轨的行程限位，避免出现拉出超程的错误，同时要预留好安装螺丝的空间，不要把螺丝位置和柜体的层板销、其他结构件发生干涉。很多新手建模时只画滑轨的外形，忽略钢珠保持架的运动间隙，最后做装配干涉检查时才发现轨体嵌套时出现干涉，实际生产中这种问题会直接导致滑轨无法装配，所以建模时要严格按照滑轨的实际截面尺寸来绘制嵌套配合的间隙，每节轨之间预留0.2-0.3mm的配合间隙，模拟真实钢珠滚动的装配空间。

　　在通讯设备机柜、小型工控设备的抽拉托架场景里，这款规格的滑轨也有大量应用，不过这类场景下会对滑轨的承重、抗振动性能有更高要求，通常会选择加厚版本的同款结构滑轨，但安装尺寸基本保持通用，互换性很强。做柜体结构设计时，只要预留好标准的侧装间隙和深度空间，就可以直接选用这类标准滑轨，不需要单独开模定制，能大幅降低设计和生产成本，缩短产品的开发周期。
