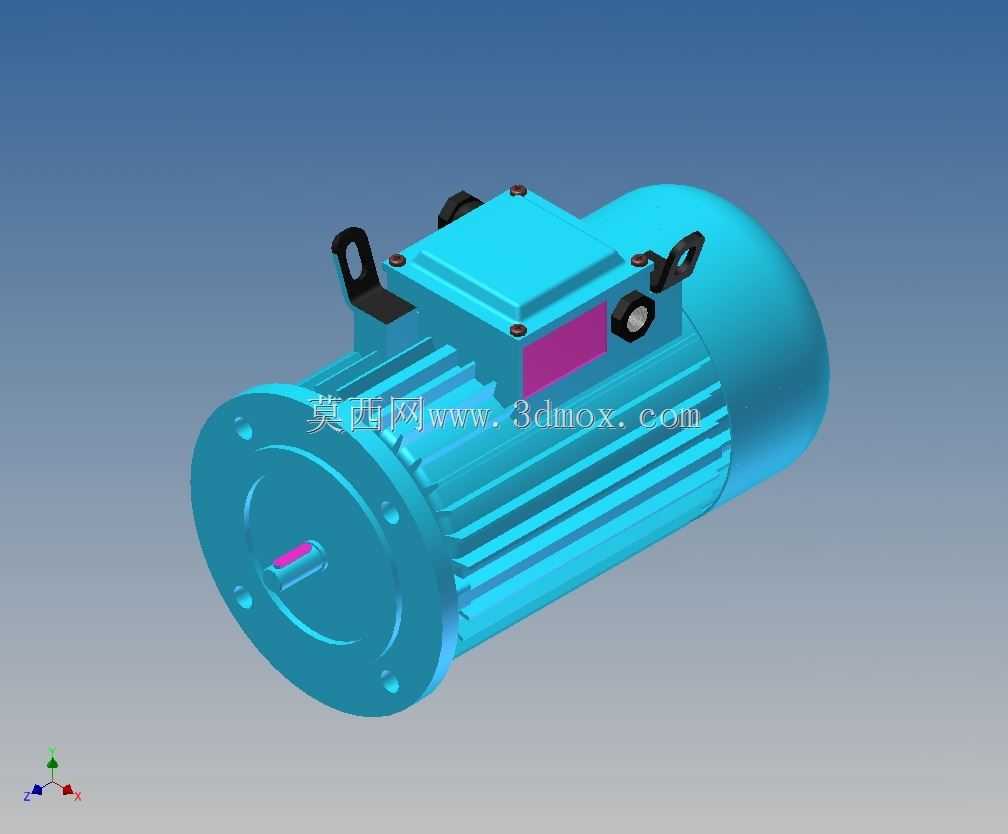

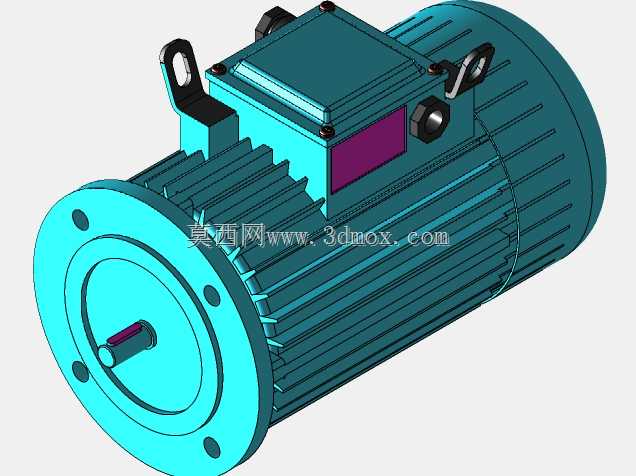

IMB5机座三相异步电机法兰安装结构

　　在工业传动系统的布局中，法兰安装式电机的适配性直接决定了动力端与负载端的对接精度，这款IMB5安装形式的电机法兰结构，主要面向需要端面贴合固定的设备配套场景，常见于泵组直连、减速机输入对接、自动化输送线驱动单元等对同轴度要求较高的安装工况。区别于底脚安装的电机结构，法兰安装的核心优势在于无需额外调整安装基座的水平度，依靠法兰端面的止口定位即可快速完成电机与负载的同轴对接，能有效降低现场安装的调试工时，同时减少因安装偏差带来的轴系径向载荷，延长轴承与输出轴的使用寿命。

　　从结构设计逻辑来看，这款法兰与电机机座采用一体化铸造成型后精加工的工艺路线，法兰端面上的安装孔位按照IMB5安装尺寸标准排布，止口尺寸公差控制在H7级精度范围，能够与配套设备的法兰止口形成间隙配合，既保证装配时的导向便利性，又能控制径向跳动量在允许范围内。法兰端面的平面度要求控制在0.05mm以内，避免安装后结合面出现间隙导致的振动传递异常，同时端面预留的密封槽结构可以在有防护要求的工况下加装O型密封圈，满足IP55及以上的防护等级需求。电机本体的散热筋结构沿轴向均匀排布，筋条高度与厚度经过热仿真校核，在额定功率运行状态下，壳体表面温度能够稳定控制在绝缘等级允许的温升范围内，即使在连续工作制的工况下也不会出现过热降容的问题。

　　顶部的接线盒采用倾斜端面设计，接线口预留了防水格兰头的安装螺纹，能够适配不同线径的动力电缆接入，接线盒内部预留了接地端子与接线柱的安装空间，方便现场接线操作，同时接线盒与机座的结合面同样做了密封处理，防止粉尘与水汽进入腔体内部。输出轴端的轴伸尺寸按照标准公制轴径设计，轴端加工有标准键槽，能够配套普通平键实现扭矩传递，轴伸根部的油封安装位可以适配标准骨架油封，防止电机内部润滑脂泄漏同时阻挡外部杂质进入轴承腔。从安装边界尺寸来看，这款法兰的外径尺寸适配132M机座号的电机规格，法兰安装孔的中心圆直径符合对应机座号的标准尺寸，安装时只需要在配套设备的对接端面上加工对应位置的螺纹孔或者通孔，即可完成固定，不需要额外制作过渡连接法兰。

　　在实际选型应用中，需要注意对接负载的轴伸长度与这款电机的轴伸长度匹配，避免出现轴端顶死或者配合长度不足的问题，同时法兰结合面安装时需要涂抹均匀的密封胶，在有腐蚀介质的工况下还需要对法兰安装螺栓做防腐处理。结构建模过程中，对法兰与机座的过渡圆角做了优化，避免铸造过程中出现应力集中导致的铸件开裂问题，吊装环的安装位置经过重心校核，起吊时能够保证电机处于水平状态，方便现场吊装对位。端盖与法兰端的配合采用止口定位，螺栓均匀排布在端盖圆周上，保证端盖受力均匀，不会因为螺栓锁紧力不均导致轴承内圈偏斜。整体结构没有多余的冗余设计，所有尺寸都遵循对应的工业安装标准，能够直接适配市面上同机座号的标准安装接口，不需要做额外的结构修改即可投入使用，对于设备设计人员来说，在做动力单元选型时可以直接调用该结构完成整体装配校核，验证安装空间是否存在干涉，提前排查对接时可能出现的尺寸冲突问题。
