大尺寸四列圆锥滚子轴承结构设计

　　在冶金轧机、重型矿山采掘设备、大型起重输送装备这类长期承受重载、冲击载荷与复合径向轴向力的工况场景中，常规单列、双列轴承往往无法满足承载寿命与刚度要求，四列圆锥滚子轴承正是针对这类极端重载回转场景开发的核心支承部件。这类轴承的核心作用是在设备的回转副位置，同时承担大数值径向载荷与双向轴向载荷，通过多列滚动体的载荷分流设计，将作用在轴系上的复合力均匀分散到每一列滚子与滚道接触面上，避免局部应力集中导致的早期点蚀、压溃失效，保障重型设备在连续高负荷运行下的回转精度与结构稳定性。

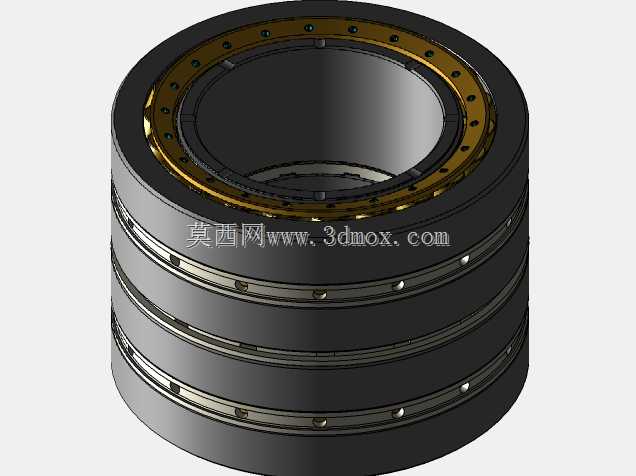

　　从结构设计逻辑来看，这款轴承采用四列圆锥滚子对称排布的结构形式，相邻列滚子的接触角经过匹配调校，能够在承受径向载荷的同时，自动平衡两个方向的轴向分力，无需额外配置成对的止推轴承来抵消轴向窜动，有效压缩了轴系支承部位的轴向安装空间。轴承的保持架采用分段式铜合金实体保持架设计，相比冲压保持架，实体铜保持架在重载冲击工况下具备更好的结构强度与耐磨性能，能够对每一粒圆锥滚子形成稳定的分隔与引导，避免滚子在高速回转过程中发生歪斜、相互摩擦，降低滚动体的运转温升与磨损速率。轴承的内外圈均采用可分离式结构设计，安装时可以分别将内圈组件与外圈装配到轴颈和轴承座孔内，再通过调整隔圈的厚度来精准控制轴承的径向游隙与预紧量，适配不同工况下对轴系刚度、回转精度的差异化要求，同时也便于后期设备维护时的拆卸、检查与零件更换，降低重型设备的运维成本。

　　从安装边界与尺寸适配角度，这款轴承的内径、外径与宽度尺寸经过严格的公差匹配设计，内圈与轴颈的配合面、外圈与轴承座孔的配合面均按照重载工况的配合公差要求设计，能够保证在大载荷冲击下配合面不会发生蠕变、跑圈问题。轴承的端面设置有均匀分布的定位销孔与润滑油孔，安装时可以通过定位销实现与相邻压盖、隔套的周向定位，避免轴承在运转过程中发生相对转动；润滑油孔则连通轴承内部的各列滚道空间，能够在设备运行过程中持续将润滑脂或润滑油输送到每一个滚动体与滚道的接触摩擦面，形成稳定的润滑油膜，降低接触摩擦系数，带走摩擦产生的热量，延长轴承的整体使用寿命。

　　在实际选型应用中，这类大尺寸四列圆锥滚子轴承通常用于轧钢设备的工作辊、支承辊支承位置，这类场景下轧辊需要同时承受轧制过程中巨大的轧制径向力，以及钢带跑偏、轧辊调整带来的双向轴向力，四列结构的轴承能够在有限的安装空间内提供数倍于普通轴承的承载能力，同时保证轧辊的回转精度，直接影响轧制板材的厚度精度与表面质量。此外在大型矿山破碎机的偏心轴支承、港口起重设备的回转机构、重型盾构机的刀盘支承部位，这类轴承也有着广泛应用，设计这类轴承的三维模型时，需要重点关注每一列滚道的锥度匹配、滚子的素线修形、保持架的兜孔间隙，以及密封结构的适配性，确保模型能够准确还原真实轴承的装配关系与受力传递路径，为后续的轴系有限元分析、装配干涉检查、运维工装设计提供精准的数字模型基础。建模过程中需要严格保证各列滚子的等分精度，内外圈滚道的锥面同轴度，以及油孔、定位孔的位置度，避免模型导入装配环境后出现配合错位、干涉报错的问题，同时要还原轴承的可分离特性，方便工程师在装配设计中模拟轴承的安装流程、调整游隙的操作过程，提前预判安装过程中可能出现的结构干涉问题，缩短重型装备的设计迭代周期。
