工业驱动用鼠笼式三相异步电动机结构

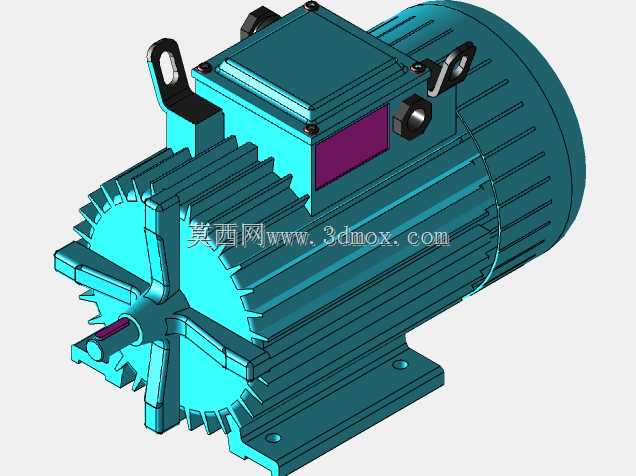

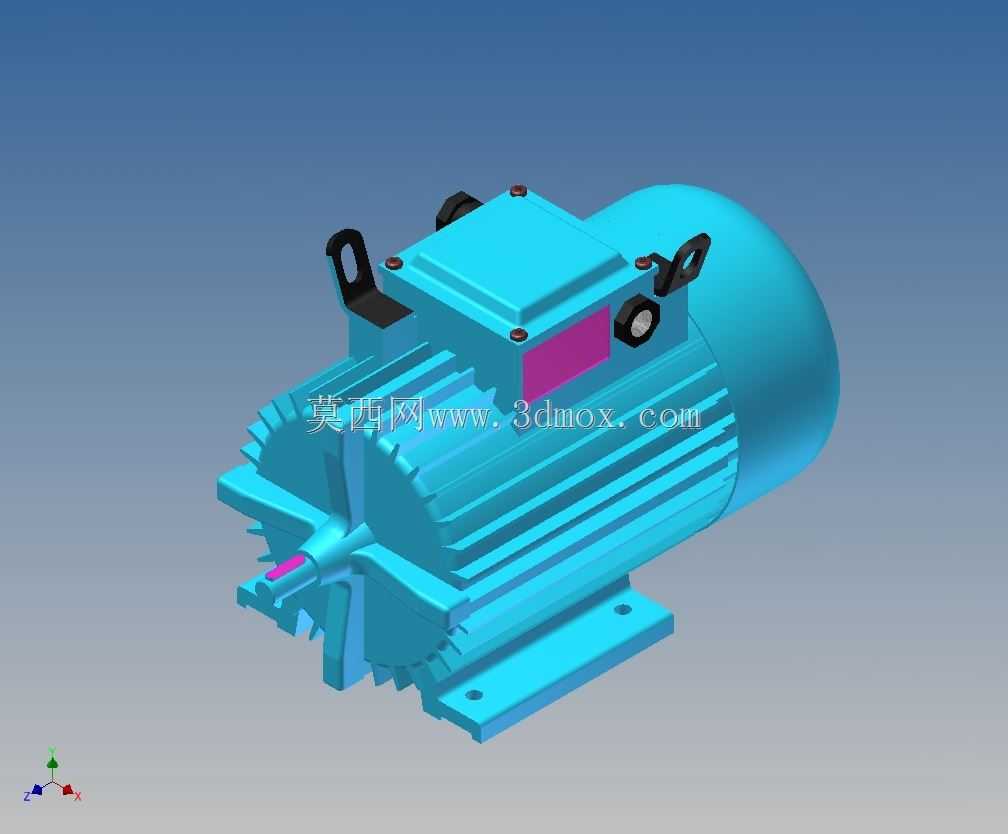

　　该三维结构还原的是工业场景中应用最广泛的鼠笼式三相异步电动机，这类动力部件广泛覆盖输送线驱动、机床主轴辅传、泵类负载拖动、风机配套等通用工业场景，是离散制造流程里动力输出环节的核心基础部件，从车间小型传送带的动力源，到中型水处理系统的水泵拖动，再到木工、建材加工设备的主轴动力输入，都能见到同结构电机的应用。从结构设计逻辑来看，该模型完整还原了电机的核心组成部分：外部的散热筋机壳采用一体铸造成型思路，外表面均匀分布的轴向散热筋是为了增大自然对流换热面积，匹配电机连续运行时的绕组散热需求，避免定子绕组长期超温导致绝缘老化加速；机壳顶部的接线盒结构做了密封防护设计，侧面预留的电缆锁紧结构可以在现场布线时压紧进线电缆，既防止粉尘、切削液进入接线腔造成相间短路，也能避免电缆受外力拉扯导致接线端子松脱。

　　输出端的风叶与风罩结构是自扇冷式电机的典型设计，风叶直接嵌套在电机输出轴的尾端，随转子同步转动，带动空气沿轴向流过散热筋表面，带走机壳传导出的热量，这种冷却方式不需要额外配置冷却风机，结构简单可靠，适合连续运行的恒定负载工况。安装底座采用的是标准B3卧式安装结构，底座上的两个长圆形安装孔可以适配一定范围内的安装中心距偏差，降低现场安装时的底座加工精度要求，安装面的平面度公差在设计时需要控制在0.1mm以内，避免电机安装后出现机壳变形导致定子转子气隙不均，引发运行异响、转子扫膛等故障。

　　从安装边界尺寸来看，该模型对应的机座号属于中小功率段通用电机，轴伸端的键槽尺寸、中心高、安装孔距都符合通用工业电机的安装互换标准，设备选型时只要匹配对应的功率、转速、安装尺寸，就可以直接替换同规格的其他品牌电机，不需要额外改动设备的安装机架。接线盒内部预留了三相绕组的六个接线端子，可以根据现场供电电压的不同，灵活接成星形或者三角形接法，适配380V、660V等不同的工业供电等级。机壳两侧的吊攀结构是为了方便电机在车间内的吊装转运，中小功率电机虽然重量不大，但车间安装时借助吊攀可以快速对位安装孔，避免人工搬运时磕碰轴伸或者散热筋。输出轴的轴伸端做了倒角处理，方便配套的联轴器、带轮或者齿轮的装配，轴表面的粗糙度要求控制在Ra1.6以内，保证传动部件装配后的同轴度，减少运行时的振动传递。端盖与机壳的配合采用止口定位结构，装配时止口的配合公差选用H7/js6的过渡配合，既可以保证端盖与机壳的同轴度，确保定子与转子的气隙均匀，也方便后期维护时的拆卸与重新装配。转子部分的鼠笼导条与端环采用铸铝一体成型结构，这种结构可靠性高，没有焊接点，不存在导条断裂的隐患，适合频繁启动的工况。

　　在实际设备设计选型时，选用这类电机需要提前核算负载的转动惯量、启动扭矩、运行功率，避免电机长期过载运行，同时要根据现场的防护需求，确认电机的防护等级是否匹配应用场景，比如存在大量切削液飞溅的机加工场景，需要选用防护等级更高的型号，而粉尘较多的建材加工场景，则需要考虑密封性能更好的轴承结构，避免粉尘进入轴承导致润滑脂失效，缩短轴承使用寿命。该三维结构完整呈现了电机的所有外部装配特征，在做设备整体布局设计时，可以直接导入该模型进行安装空间校核，确认电机与周边机架、传动部件、防护门板的安全间隙，避免实际装配时出现干涉问题，同时也可以基于该模型做接线方向的调整，根据现场布线需求旋转接线盒的朝向，优化设备的整体布线走向。
