博世手持角磨机高精度三维结构设计

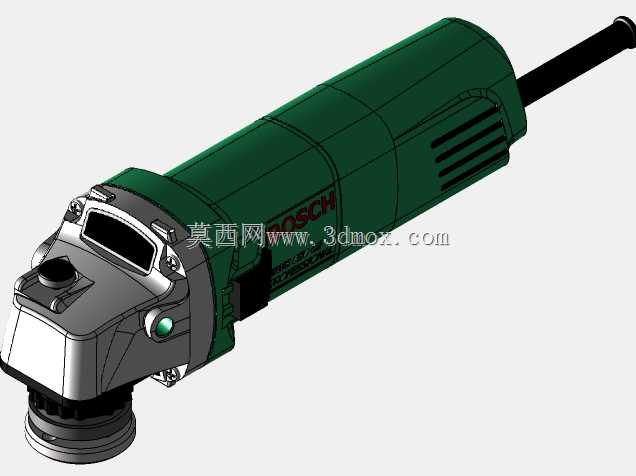

这款手持角磨机的三维结构设计，围绕金属加工、建筑装修、五金制造等多场景的实际作业需求展开，覆盖了从金属构件焊缝打磨、型材切割修边，到石材表面粗抛、家装瓷砖倒角等高频作业场景，是现场作业人员手中通用性极强的电动磨削类工具。在实际用途层面，该设备可适配不同规格的砂轮片、切割片、抛光轮，完成粗磨、精磨、切割、除锈、抛光等多类工序，无论是钢结构车间的构件焊后处理，还是装修现场的管材裁切、旧漆面打磨去除，都能稳定发挥作用，适配不同作业面的操作需求。在产品功能特性的设计上，模型完整还原了角磨机的核心结构逻辑：机身握持区域做了贴合手掌弧度的收腰设计，长时间握持作业不易产生过度疲劳；头部齿轮箱采用金属压铸结构，既保障传动结构的刚性，又能在作业磕碰中保护内部传动组件；机身侧面设置的散热格栅沿电机排布方向设计，可在电机高速运转时形成顺畅的进出风通路，带走绕组产生的热量，避免长时间高负载作业出现过热停机的问题；尾部出线位置做了防弯折护套设计，可应对作业过程中线缆频繁弯折拉扯的情况，降低线缆断裂的故障概率。在设计思路层面，整个模型从实际操作的人机工程逻辑出发，将开关按键设置在握持时手指可自然触碰的位置，无需大幅调整手部姿态即可完成启停操作；头部输出轴的锁紧结构设计清晰还原，可实现磨片的快速更换，减少作业中途的辅助时间；整机的重心被设计在靠近握持手柄的位置，作业时可更好地控制打磨力度，减少磨片跳动带来的加工面不平整问题。在外型尺寸与安装边界的设计上，模型严格还原了手持角磨机的紧凑尺寸比例，机身长度适配单手握持的操作范围，头部齿轮箱的外径尺寸预留了磨片护罩的安装空间，护罩的安装卡位结构可实现护罩角度的快速调整，适配不同角度的打磨、切割作业需求；输出轴的螺纹尺寸、安装位直径完全匹配常规通用角磨机磨片的安装标准，可兼容市面上多数同规格的耗材配件；机身尾部的线缆接口位置做了密封结构设计，可阻挡作业过程中产生的金属碎屑、粉尘进入机身内部，提升设备在多粉尘作业环境下的运行可靠性。
