家用壁挂式一氧化碳探测报警装置结构设计

　　这款壁挂式一氧化碳探测装置的三维结构设计，首先围绕民用住宅燃气安全防护的核心场景展开，日常应用中主要覆盖家庭厨房、燃气采暖设备旁、封闭式车库、燃煤取暖的卧室区域等易产生一氧化碳积聚的空间，核心用途是实时监测环境空气中的一氧化碳浓度，当浓度达到阈值时触发声光报警，提醒现场人员及时采取通风、撤离、排查泄漏源等措施，避免一氧化碳中毒事故发生。从结构设计思路来看，整体采用一体化圆角长条形壳体，所有外露棱边均做R3以上的圆角过渡，一方面避免家用场景下磕碰划伤人员，另一方面适配家装墙面的视觉协调性，不会过于突兀。壳体主体采用阻燃ABS材质设计，壁厚均匀控制在2.2mm，既满足家用安防设备的阻燃等级要求，也能在注塑生产时保证成型精度，减少缩水、

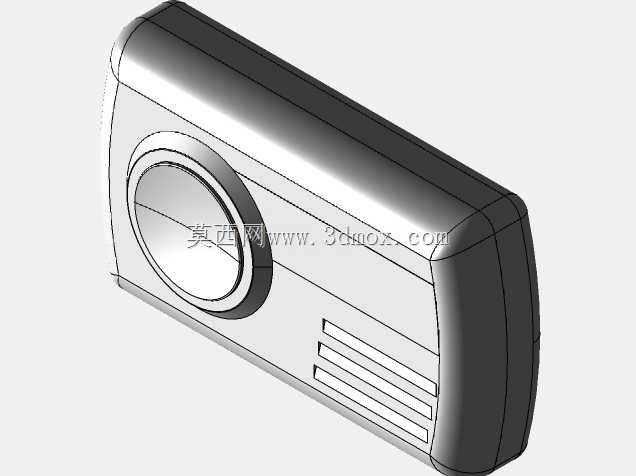

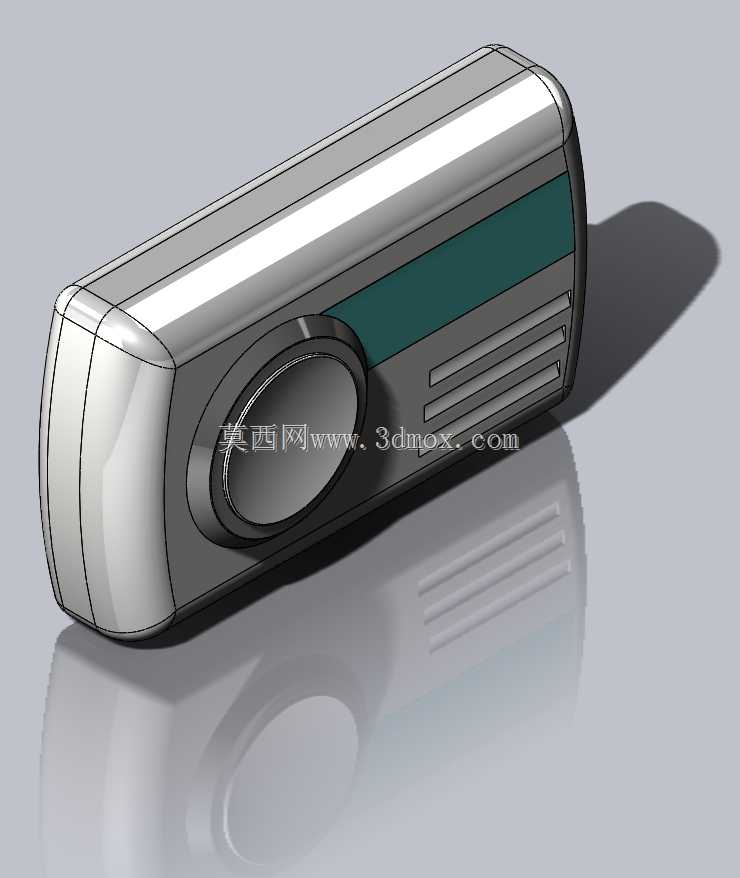

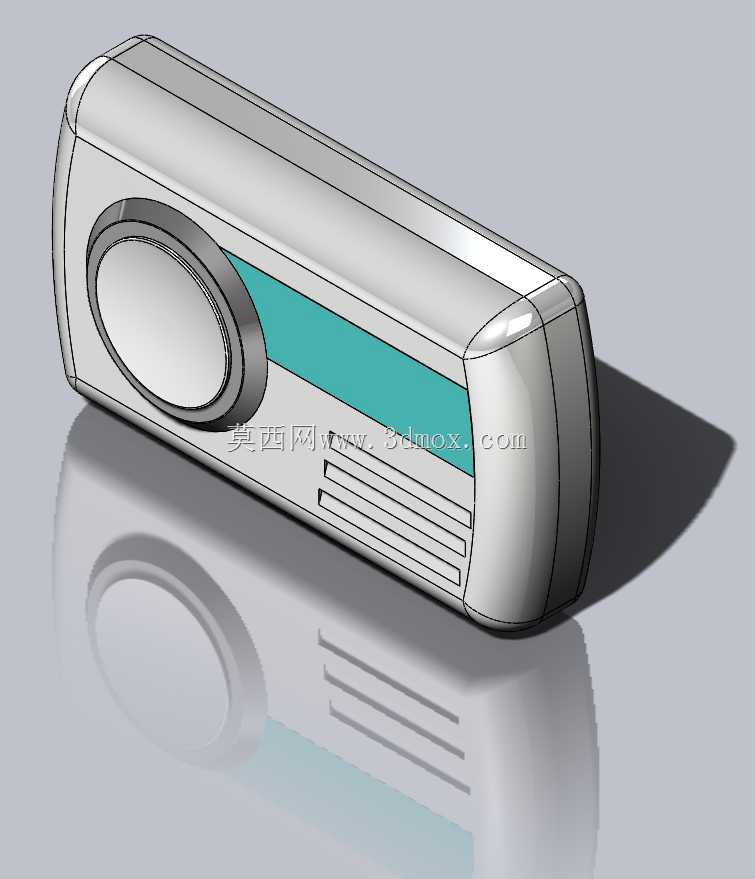

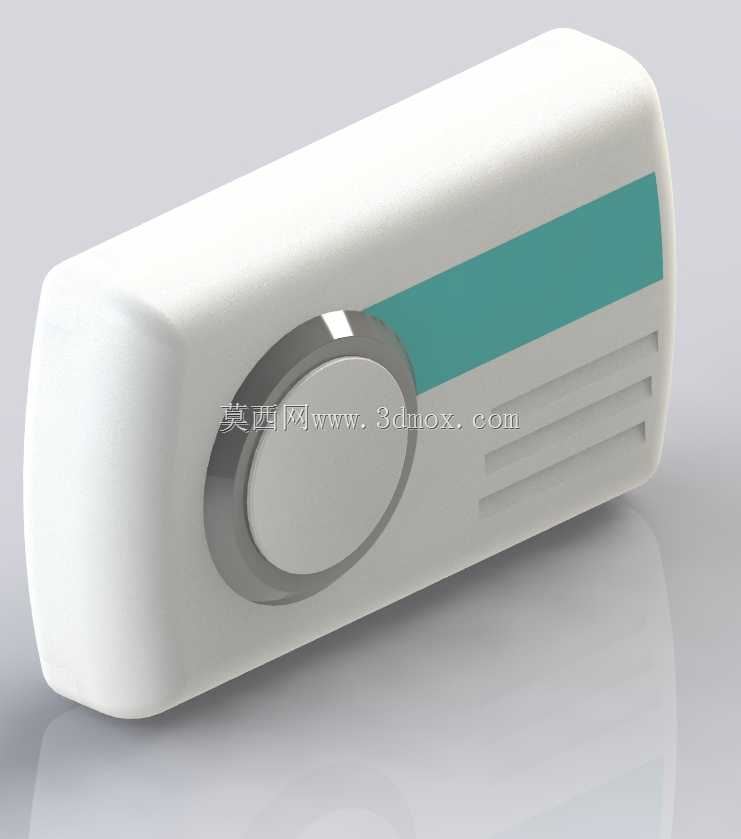

　　翘曲等成型缺陷。正面的圆形区域为测试按键与声光报警出音的集成结构，按键外圈做银色装饰圈的分层设计，按键本身采用微凸的弧面结构，手指按压时的触感反馈清晰，按键下方的壳体内部预留蜂鸣器安装位，出声孔通过按键与壳体的配合缝隙导出，无需额外在壳体表面开设密集出声孔，既提升了正面外观的整体性，也能减少灰尘、蚊虫进入壳体内部的概率。按键旁的长条形青绿色区域为状态指示区，内部预留导光件安装槽，导光件采用磨砂PC材质，能将内部PCB板上的电源、故障、报警三个状态指示灯的光线均匀导出，不会出现局部亮斑，用户在距离设备5米范围内即可清晰识别设备运行状态。壳体下半部分开设三条横向的进风槽，槽宽控制在1.2mm，

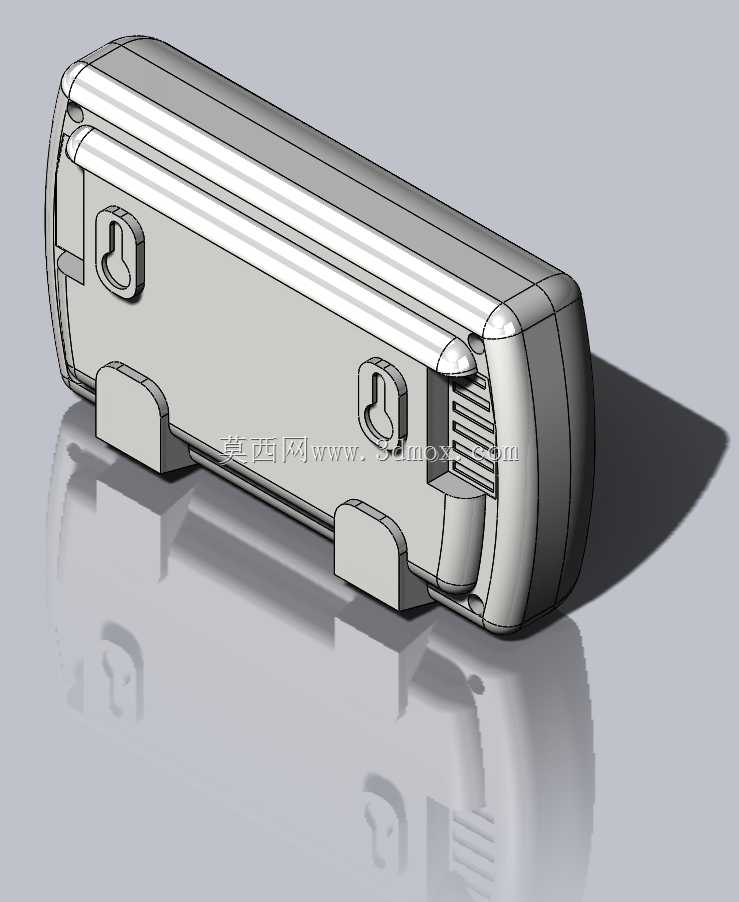

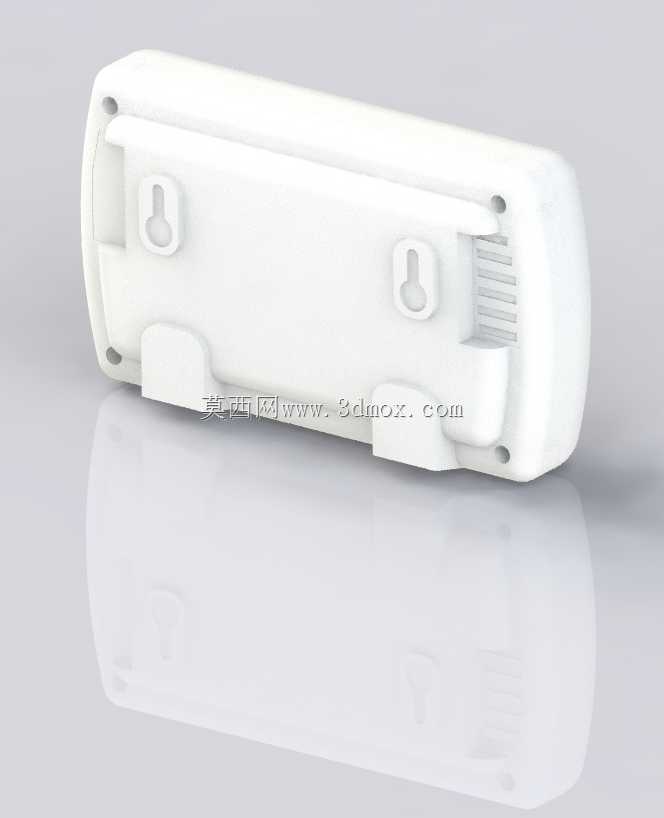

　　既能保证环境空气顺畅进入壳体内部接触传感元件，也能阻挡日常环境中的浮尘、毛发等大颗粒杂物进入设备内部，进风槽的位置设计在壳体下半部分，刚好避开壁挂安装时与墙面贴合的区域，不会因为墙面遮挡影响进气效率。从安装边界尺寸来看，设备整体长度控制在120mm，宽度55mm，厚度38mm，属于小巧型壁挂设备，背部设计有两个挂装孔位，孔距符合家用86型暗盒的通用安装间距，既可以直接通过膨胀螺丝固定在墙面，也可以适配标准86盒安装，无需额外打孔定位，安装时设备底部距离地面高度建议保持在1.5-1.8m，远离直接的通风口、灶具明火区域，避免气流直吹或者高温影响检测精度。内部结构设计上，采用上下壳卡扣加螺丝的固定方式，上下壳配合面设计有一圈0.

　　8mm的止口，配合处加装薄型EVA密封泡棉，既能提升壳体的防尘能力，也能避免内部蜂鸣器工作时出现壳体共振异响。PCB板采用四个定位柱固定在下壳内部，定位柱高度预留3mm间隙，避免PCB板上的传感元件直接贴靠壳体，保证传感元件周围空气流通顺畅，电池仓设计在壳体背部，采用两节5号电池供电的结构方案，电池仓盖做滑扣式设计，无需工具即可开启更换电池，仓盖内部设计有电池极性防呆结构，避免用户装反电池导致设备损坏。设计过程中也充分考虑了设备的长期使用可靠性，所有内部筋位均做圆角过渡，避免应力集中导致的壳体开裂，挂装孔位周边设计有加强筋，提升挂装处的结构强度，避免设备长期使用后出现脱落风险。正面的状态指示区与壳体采用双色注塑或者嵌件装配的方案，保证长期使用后指示区不会出现脱落、变色问题，按键的按压行程设计为1.5mm，按压力度控制在2-3N，既不会因为误触触发测试，也能保证老人小孩都能轻松按压操作。进风槽的边缘做斜角导向设计，清洁时可以直接用干布擦拭表面，灰尘不会卡在槽内难以清理。整体结构没有多余的复杂异形结构，所有零部件都适合批量注塑生产，装配工序简单，不需要复杂的工装夹具即可完成整机组装，能有效控制生产制造成本，适配民用安防产品的成本控制要求。
