图尔克T30UXIBQ8超声波检测元件

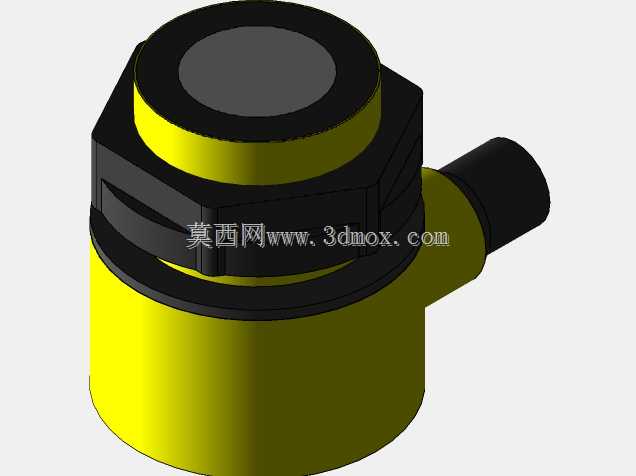

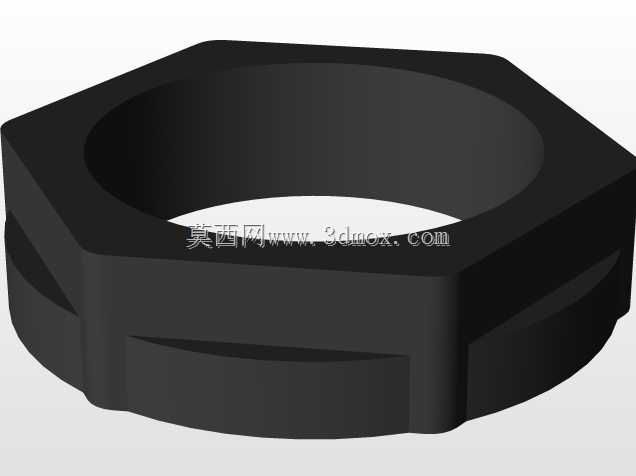

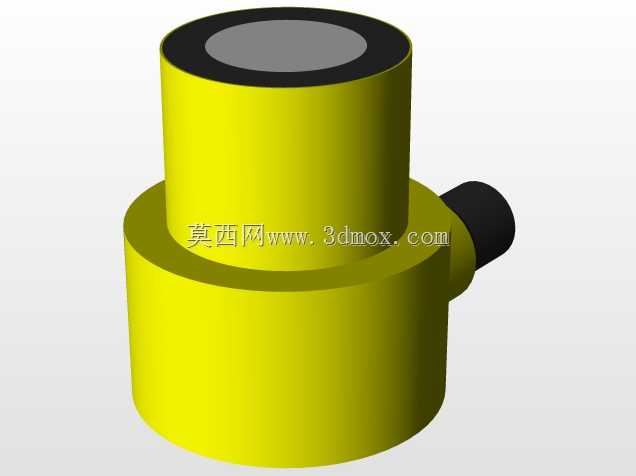

　　现场安装时可以用标准开口扳手卡在这个位置拧紧锁紧螺母，不用管钳夹伤柱身表面的喷涂防护层，也不会因为受力不均导致内部换能器的安装角度出现偏移。下部的亮黄色柱体是电路仓，内部集成了声波发射驱动电路、回波信号放大滤波模块、信号处理运算单元以及输出驱动电路，所有电路都做了灌封处理，能适应车间里的粉尘、轻微溅水、轻度油污的使用环境，侧出的黑色接线弯嘴可以避免接线时线缆过度弯折，也能减少线缆根部被外力拉扯导致的接线松脱问题。从安装边界来看，这类M30规格的圆柱型传感器，安装时需要在设备安装板上开对应直径的通孔，用两个六角锁紧螺母从安装板两侧夹紧固定，安装时要注意换能器工作面和被测面保持平行，倾斜角度不能超过产品允许的范围，在自动化产线的物料到位检测、立体仓库的货位高度识别、AGV小车的避障测距、灌装设备的液位监测场景里，这类圆柱型超声波检测元件的出镜率一直很高，和光电类检测元件相比，它不受被测物体表面颜色、透明度、反光特性的影响，哪怕是检测透明塑料瓶、深色橡胶件、高反光金属面，都能稳定输出检测信号，不会因为被测物表面光学特性变化出现误触发。这款侧出接线的圆柱型超声波检测元件，主体采用两段式柱体结构，上部的黑色环带是换能器的安装固定基座，顶端的灰色圆形面是超声波收发振子的工作面，负责向外发射超声波脉冲并接收反射回波，通过计算声波往返时间换算出和被测物体之间的实际距离。柱身中部的黑色六角结构是专门为安装设计的受力位，

　　否则会导致反射回波偏离接收面，出现检测距离变短或者信号丢失的问题。接线端的出线方向可以根据现场布线需求调整，侧出结构相比尾部直出的款式，在安装空间纵深不足的场合更有优势，不会因为尾部线缆弯折半径不够导致线缆外皮长期受力开裂。从功能特性上看，这类超声波传感器的检测盲区和最大检测距离是选型时的核心参数，安装时要保证被测物体的最近距离大于盲区值，否则会出现检测信号紊乱，无法输出稳定的开关量或者模拟量信号；同时检测范围内不能有固定的遮挡结构，比如安装支架的横梁、固定螺丝的头部，不然这些固定遮挡物会产生持续的回波信号，干扰正常的检测逻辑。在实际做三维建模的时候，要重点还原柱身的六角安装位尺寸、换能器工作面的直径、侧出接线嘴的外径和出线方向，

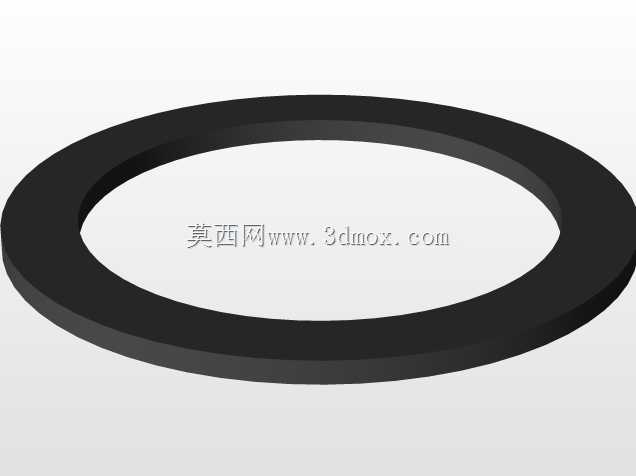

　　这些尺寸直接关系到后续做安装板开孔、支架设计、布线空间预留的准确性，如果建模时把六角位的对边尺寸做小了，现场安装时扳手就卡不进去，没法拧紧固定螺母；如果侧出接线嘴的位置和角度建错了，布线时就会和旁边的其他元器件产生干涉。另外柱身上的环形凹槽是安装密封圈的位置，建模时要准确还原凹槽的宽度和深度，方便后续做密封结构选型的时候参考，保证传感器安装后能达到对应的防护等级，在有溅水或者粉尘的工位也能长期稳定工作。在不同的应用场景里，这类传感器的安装方式也有区别，比如在输送线侧边做物体到位检测的时候，一般会配L型安装支架，把传感器水平固定在支架上，工作面正对输送线上的被测物体；在做料位检测的时候，会把传感器垂直安装在料仓顶部，

　　工作面朝下对着料面，通过检测回波时间计算料仓内的物料高度；在AGV小车上做避障检测的时候，会把传感器安装在车体的前后端，根据检测范围调整安装角度，覆盖车体行进方向的障碍物区域。建模的时候还要注意外观细节的还原，黄色柱体的表面是哑光塑粉喷涂质感，黑色的六角结构和接线嘴是工程塑料注塑成型的哑光质感，顶端的换能器工作面是磨砂质感的声学匹配层，这些外观细节虽然不影响安装尺寸的准确性，但是在做设备整体装配效果展示、三维方案评审的时候，能让模型的真实感更强，方便非机械专业的方案人员快速识别对应的元器件，减少沟通成本。另外要注意，这类传感器的柱身不是完全等直径的结构，上部换能器基座的直径和下部电路仓的直径有细微差别，建模时不能简单做一个等直径圆柱拉伸，要对照实物的各段直径尺寸做分段建模，保证各段的台阶位置准确，不然在做安装干涉检查的时候，会出现实际装配有干涉但模型里没检查出来的问题，导致现场安装时需要重新加工安装板，耽误设备调试进度。
