涡轮壳体机械结构三维设计作品

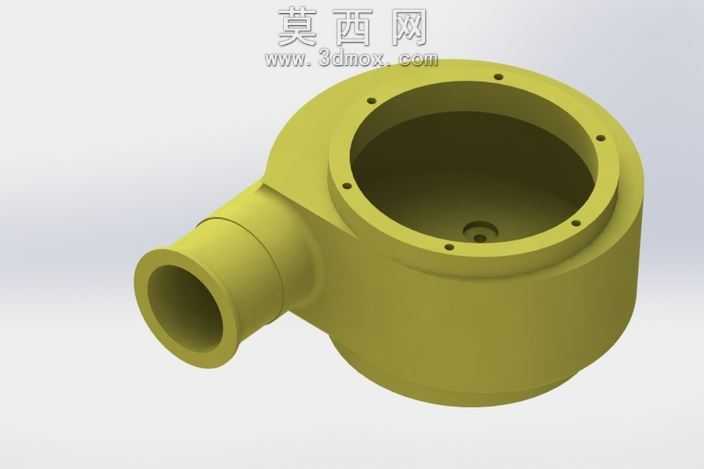

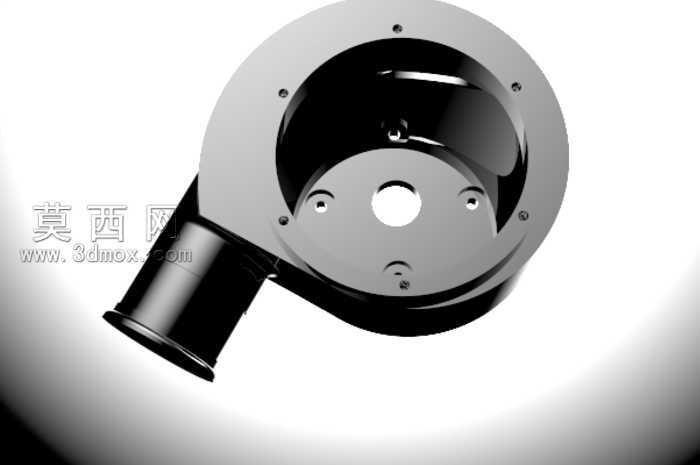

本作品为涡轮配套的壳体类机械零件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理涡轮组件的装配配合关系，确定壳体的安装定位基准、内部流道走向、外部接口尺寸后逐步细化特征。建模阶段首先绘制主体腔体的旋转截面草图，通过旋转特征生成蜗壳的主体环形腔体结构，保证腔体内部圆弧过渡顺滑，避免流体运行过程中出现不必要的湍流损耗；随后绘制侧向接口的拉伸截面，通过拉伸与布尔合并特征生成侧向的连通管道结构，管道与主体腔体的衔接处采用圆角过渡处理，消除结构应力集中点。针对壳体上端的安装法兰面，通过阵列特征均匀布置安装孔位，保证孔位的位置度公差符合装配要求，法兰端面预留合理的密封面宽度，满足后续装配时的密封件安装需求；腔体底部中心位置设计有涡轮轴的定位安装凸台，凸台中心预留轴孔，孔位与主体腔体保持严格同轴度，确保涡轮装配后转动顺畅。材质渲染阶段选用哑光工程塑料材质模拟实际产品的铸造成型质感，调整材质的漫反射、粗糙度参数还原铸件表面的细微颗粒质感，渲染时采用柔和的环境光搭配定向补光，清晰展现壳体的内外结构轮廓、壁厚均匀性以及各衔接位置的过渡细节。整体结构设计充分考虑零部件的加工工艺性，所有壁厚保持均匀一致，避免出现壁厚突变导致的铸造缺陷，各边角位置均设置合理的工艺圆角，既提升结构强度也适配铸造、注塑等成型工艺的脱模需求，侧向管道的接口处设计有定位止口，方便与外部管路进行快速对接装配，法兰面的安装孔采用沉孔设计，保证紧固件安装后端面平整无凸起。整个建模过程严格遵循机械设计规范，所有特征均保留完整参数化历史记录，可根据配套涡轮的尺寸参数快速调整壳体的腔体直径、接口管径、安装孔位等关键尺寸，适配不同功率规格的涡轮组件使用需求，模型结构完整无破面，可直接用于后续的工程图导出、装配干涉检查、流体仿真分析以及3D打印样件验证等工作环节。
