90度螺旋重力滚筒输送设备结构设计

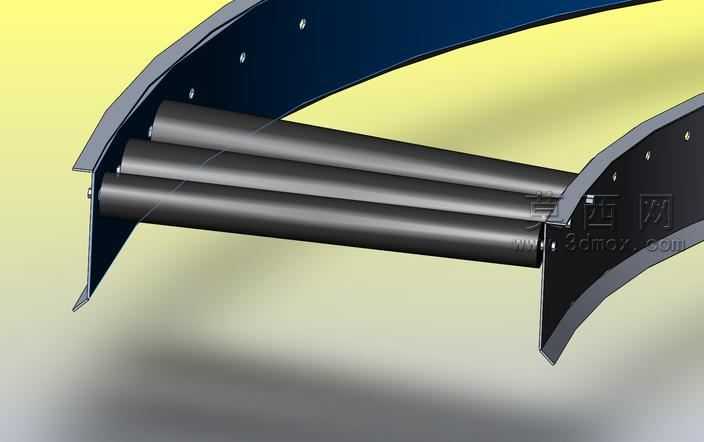

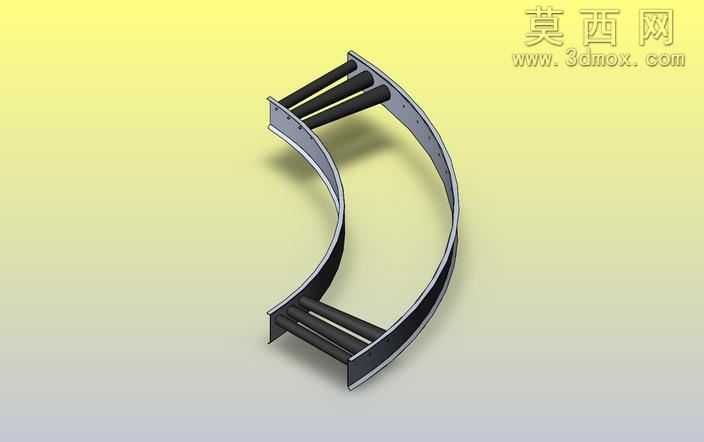

本作品为90度转向的螺旋重力滚筒输送机三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原真实输送设备的尺寸逻辑，确保各部件装配关系完全符合机械设计规范。建模阶段首先完成螺旋弯曲主架体的参数化构建，通过螺旋线引导放样生成两侧弧形护边架体，架体采用钣金折弯工艺的结构逻辑设计，预留滚筒安装的定位孔位，孔位沿螺旋轨迹等距排布，保证每根滚筒的安装轴线与螺旋切线方向垂直，确保物料输送过程中运行顺畅无卡滞。滚筒部件采用模块化建模思路，单根滚筒包含辊轴、辊筒、端盖、轴承位四个核心结构，所有滚筒尺寸统一，可沿螺旋架体轨迹批量阵列装配，大幅提升建模效率的同时，也还原了真实设备的模块化设计逻辑，便于后续生产制造中的零件替换与维护。渲染阶段采用工业产品渲染逻辑，架体部分赋予哑光喷塑金属材质，还原碳钢钣金喷塑后的细腻磨砂质感，边缘处做轻微倒角反光处理，体现钣金加工的工艺细节；滚筒部分赋予高耐磨光滑材质，模拟聚氨酯包胶辊筒的表面质感，与架体材质形成明确的视觉区分，清晰展现设备的结构层次。整体场景采用渐变浅黄背景配合柔和顶光渲染，光线在弧形架体表面形成自然的明暗过渡，突出螺旋结构的曲线美感，同时清晰展现每一层滚筒的排布位置与架体的支撑结构。设计思路上，该设备主打无动力重力输送场景，依靠90度螺旋弯道的高度差实现物料的自动转向输送，无需额外配置动力组件，可有效降低生产线的能耗与运维成本；螺旋曲率经过反复参数调试，既保证90度转向的空间利用率，又避免曲率过小导致物料在输送过程中卡顿或甩出，两侧加高的弧形护边可对输送物料形成有效防护，适配箱装、袋装等多种规则形态物料的转向输送需求，可直接对接直线输送段，完成生产物流线的直角转向布局，整体结构紧凑，安装便捷，无需复杂的地基固定即可投入使用。
