带径向通孔外螺纹连接短轴结构设计

　　在各类轻载传动、工装夹具定位、流体管路旋转导通以及小型设备的动力衔接场景中，这类带径向通孔的短轴是应用频次极高的结构件，区别于常规长轴的大跨距传动需求，这类短轴的核心作用是在有限安装空间内完成扭矩传递、介质导通或者部件定位锁紧，常见于小型旋转接头、通讯设备的天线转轴、工装夹具的定位销轴、小型气动元件的连接轴等位置。

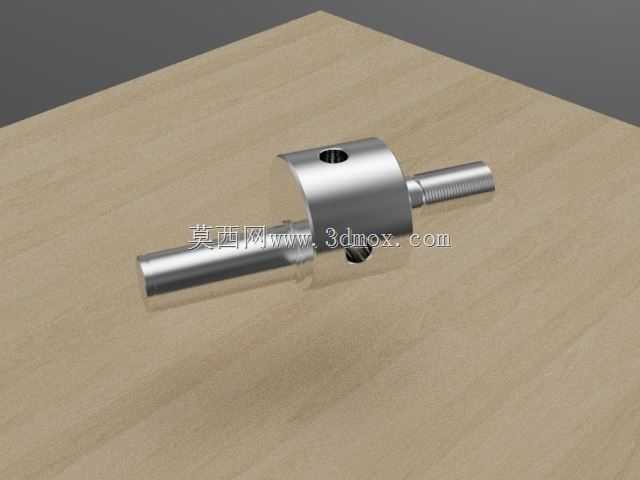

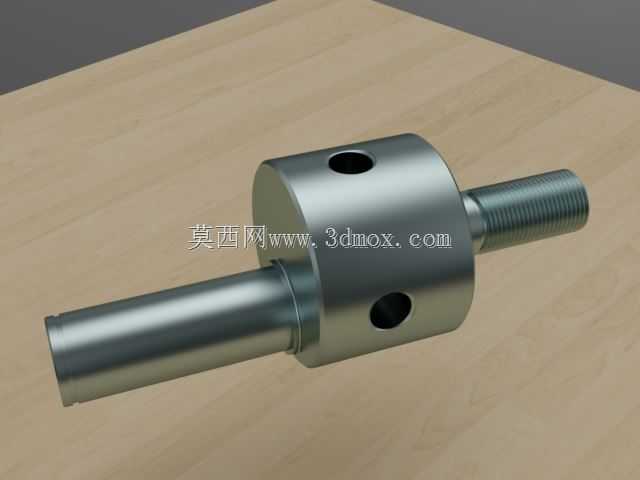

　　从结构设计逻辑来看，该轴采用阶梯轴结构设计，中间段为大直径圆柱主体，两端为直径更小的轴伸段，其中一端轴伸加工有外螺纹，用于配套锁紧螺母完成轴向位置固定，另一端为光轴段，用于插入配套的轴承孔或者安装孔内完成径向定位。中间大直径段上对称加工两个径向贯通的通孔，这两个孔的作用根据应用场景不同存在差异：如果用于旋转接头类场景，这两个孔是介质流通通道，可将轴中心的流体介质从径向导出至外部管路；如果用于传动锁紧场景，这两个孔可穿入锁紧销或者紧定螺钉，实现轴与配套轮毂的周向固定，避免传动过程中出现相对打滑。

　　设计这类短轴时，首先要明确安装边界的尺寸约束：两端轴伸的直径需要与配套的轴承内孔、安装座孔保持公差配合，通常光轴段采用h6或者g6的公差等级，满足间隙配合或者过渡配合的装配需求，带螺纹的轴伸段需要匹配标准公制螺纹的公差要求，保证螺母可以顺畅旋入同时不会出现过大的配合间隙。中间大直径段的外径需要根据所承受的扭矩、径向载荷进行核算，避免轴工作时出现扭转变形或者弯曲变形，两个径向通孔的位置需要避开轴的应力集中区域，孔口位置需要做倒角处理，减少装配时的刮擦同时降低应力集中系数，提升轴的疲劳强度。

　　实际选型应用时，需要先确认轴的总长度是否适配安装腔的轴向空间，两端轴伸的长度要满足配套部件的安装厚度要求，螺纹段的长度需要预留足够的螺母锁紧行程，同时要保证锁紧后螺母不会突出安装面干涉其他部件。径向通孔的直径需要匹配流通介质的流量需求或者锁紧销的直径要求，如果用于介质导通场景，孔的内壁需要做光滑处理，减少介质流动阻力，同时轴的内部流道与径向孔的交接位置需要做圆角过渡，避免流道死角造成介质残留或者压力损失。

　　从加工工艺角度，这类轴通常采用圆钢棒料作为毛坯，经车床车削完成外圆、阶梯、端面的加工后，再通过铣床或者钻床完成径向孔的加工，螺纹段采用套丝或者车削螺纹工艺完成，加工完成后需要做调质处理提升轴的综合力学性能，表面根据使用需求做发黑或者镀锌处理，提升防锈能力。装配时需要注意光轴段与安装孔的同轴度，避免强行压入造成轴的弯曲变形，螺纹段锁紧时要控制扭矩，避免扭矩过大造成螺纹滑牙或者轴的轴向变形，径向孔如果用于穿销固定，需要保证销钉与孔的配合紧密，避免工作过程中销钉脱出造成传动失效。

　　这类短轴的结构通用性极强，通过调整各段直径、长度、径向孔的位置与直径、螺纹规格，可以适配不同场景的使用需求，在小型自动化设备、通讯类旋转结构、轻工机械、工装夹具等领域都有广泛应用，建模时需要严格按照公差要求标注各配合尺寸，同时要考虑加工工艺的可行性，避免出现无法加工的结构特征，比如径向孔的深度不能超过轴的半径过多，避免钻削时出现钻头偏移造成孔位超差，阶梯位置的退刀槽尺寸要匹配加工刀具的参数，保证车削加工时可以顺利退刀，不会在阶梯位置留下加工残留影响装配精度。
