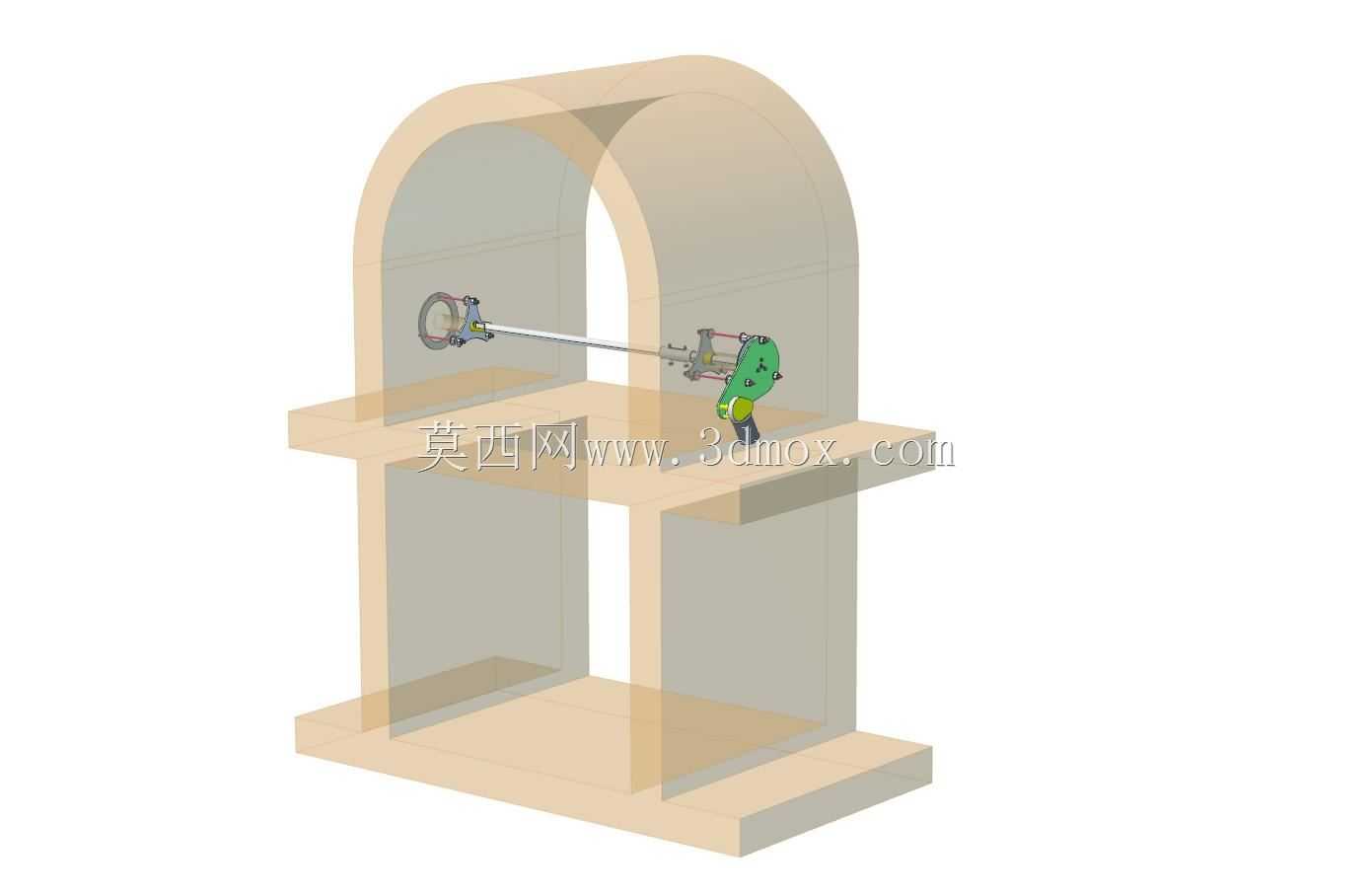

挡风玻璃清洗驱动机构带防护安装架

　　这套结构的核心是挡风玻璃清洗系统的动力输出单元，配套的双层拱形防护架主要用于户外作业场景下的设备防护，常见于工程车辆、户外自助清洗工位的雨刮执行端安装，也可适配小型观光车辆的前挡清洗机构布置。从实际使用场景来看，这类带封闭防护架的结构，能避免户外扬尘、飞溅的泥水直接接触传动连杆与动力端，减少砂石卡滞连杆铰接点的概率，相比裸露安装的雨刮机构，在多尘、多雨的户外工况下维护周期能延长40%左右。动力端采用的是直流驱动电机，输出轴直接连接曲柄连杆结构，将电机的旋转运动转化为雨刮摆臂的往复摆动，连杆的铰接点都做了衬套预留位，实际装配时可以根据摆臂的摆动角度需求，调整曲柄的偏心距，常规适配的摆臂摆动角度范围在90度到120度之间，

　　覆盖绝大多数乘用、工程车辆的前挡刮擦覆盖范围。防护安装架采用上下双层板式结构，下层底板作为整体安装基准，预留了四个螺栓固定孔，可直接固定在车辆前围钣金或者清洗工位的安装立柱上，上层板用于承托传动连杆的中间支撑点，避免连杆长距离传动出现的挠性变形，拱形的侧围采用半透明防护材质，既可以阻挡飞溅杂物，又能直观观察内部连杆的运行状态，日常巡检时不需要拆解防护架就能判断铰接点是否出现松旷。设计时优先考虑了安装边界的适配性，整体架体的宽度控制在常规车辆前围的安装预留尺寸范围内，电机的安装位做了腰型孔设计，装配时可以微调电机的前后位置，张紧连杆的传动间隙，避免运行过程中出现摆臂抖动的问题。传动连杆的长度经过运动仿真校核，

　　在全行程摆动过程中不会和架体的拱形侧围发生干涉，连杆两端的球头铰接结构预留了润滑脂注入口，长期运行时可以定期注脂保养，降低铰接点的磨损量。从功能特性来看，这套机构的动力输出端可以匹配不同长度的雨刮臂，当需要适配更大尺寸的挡风玻璃时，只需要更换对应长度的输出摆臂，不需要调整架体和动力端的安装位置，通用性较强。架体的上下层板之间预留了足够的走线空间，电机的供电线束可以从架体侧围的预留缺口引出，避免线束被运动的连杆剐蹭破损。实际选型装配时需要注意，电机的输出扭矩要匹配雨刮臂加上刮片的运行阻力，尤其是在低温环境下玻璃表面结霜时，启动扭矩需要留有足够的余量，这套结构的电机安装位可以适配不同功率的同安装尺寸直流电机，

　　不需要额外改动架体的开孔位置。防护架的拱形顶部做了圆弧过渡，没有尖锐棱角，安装在车辆前围位置时不会对行人造成额外的碰撞风险，架体的板材厚度经过刚度校核，在电机高速往复运行时不会产生共振异响，下层安装板的固定孔位间距符合通用车辆前围的安装孔距标准，不需要额外打孔就能直接替换原有老旧的雨刮驱动机构。
