弧形对开松木百叶窗结构设计方案

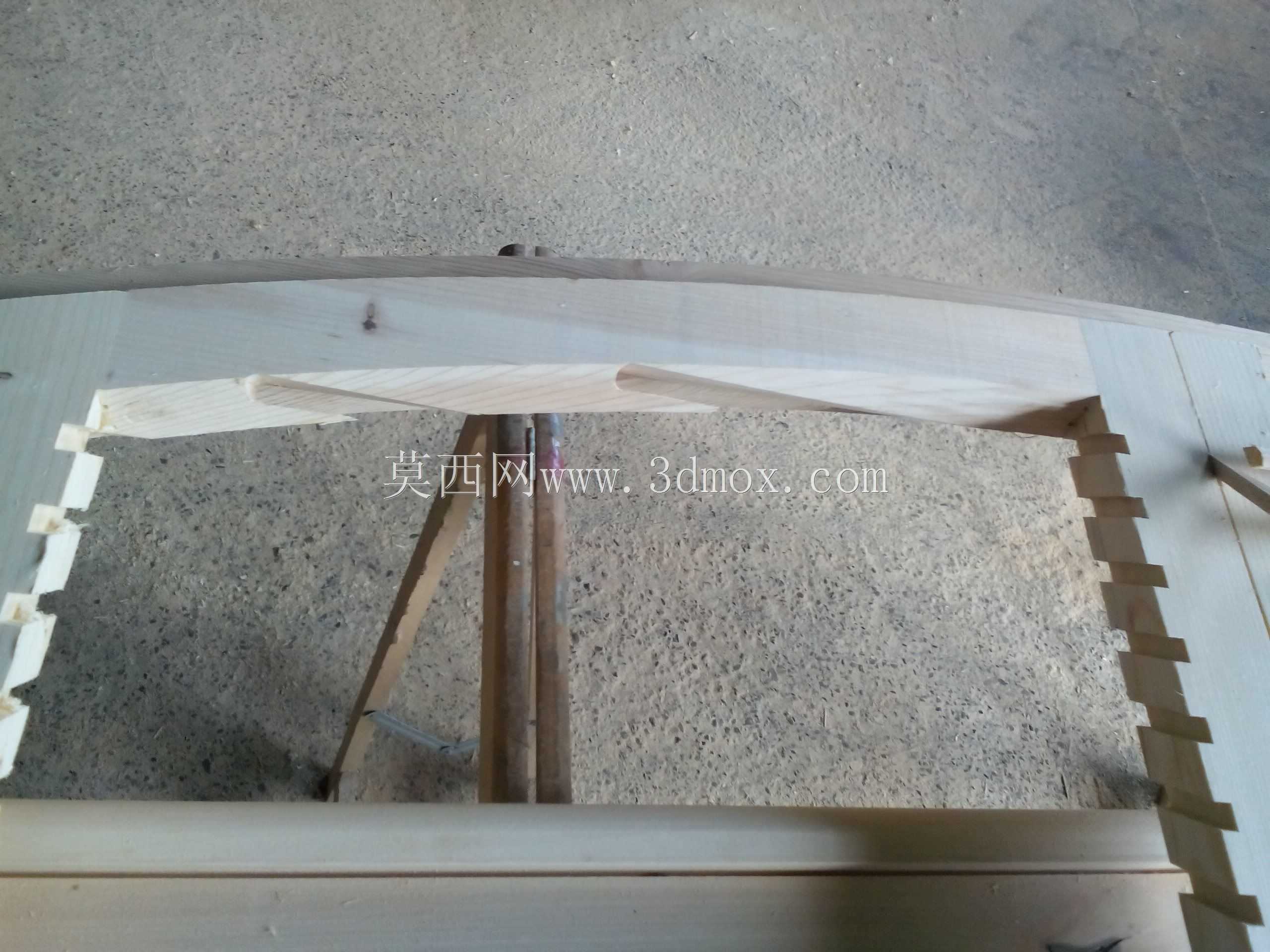

　　做家装木作结构设计快十二年，经手的窗型方案里，弧形对开百叶是最考验细节把控的品类之一，这次的松木百叶结构，从一开始就锚定了适配拱形窗洞的安装场景，没有走常规平直百叶的通用化思路。先从安装边界说起，常规平直百叶窗的框体都是直边，打膨胀螺栓或者木楔固定的时候，受力点可以均匀排布在直框的上下左右四个边，但弧形顶的窗洞，上沿是圆弧曲率连续的曲面，如果直接把直框切角拼接，不仅安装后框体和窗洞之间的密封胶缝宽窄不一，后期使用中还容易因为木材干缩湿胀出现框体变形、扇叶卡滞的问题，所以在结构设计阶段，就把上框的弧形曲率和对应适配的窗洞曲率做了0.5mm的负公差预留，安装时可以通过发泡填充层微调，既保证密封严实，也给木材的形变留足了余量。

　　再看实际用途，这类松木百叶窗大多用在阳光房、露台衔接的拱形门洞或者窗洞位置，核心需求不是完全密闭遮光，而是在保证通风效率的同时，过滤直射的强光，同时兼顾视觉上的通透感，不会像实心木门那样把空间完全隔断。所以扇叶的倾角没有用常规百叶窗的45度固定角，而是调整到37度，这个角度下，人站在室内平视窗外的时候，视线不会被扇叶完全遮挡，能看到室外的大致景观，同时正午的直射阳光会被扇叶完全遮挡，不会直接晒到室内的家具或者地面，通风量也比45度倾角的扇叶高12%左右，是兼顾通风、遮光、视线通透性的最优倾角。

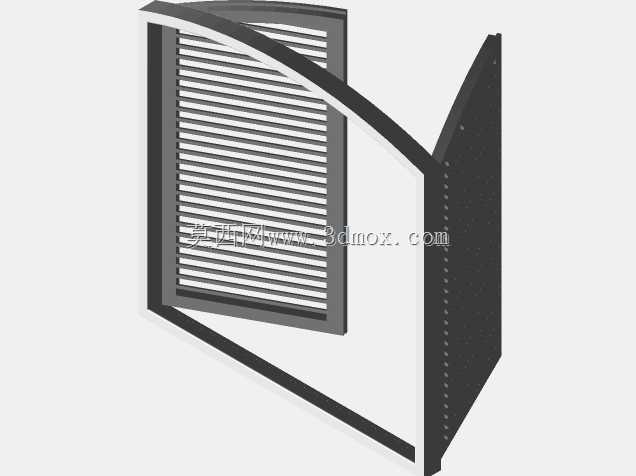

　　结构设计上，两侧的对开扇采用了外框包边的结构，松木扇叶的两端不是直接插在框体的开孔里，而是在每个扇叶的两端加了隐形的PVC耐磨轴套，避免松木长期转动磨损出现框孔变大、扇叶下垂的问题。很多小厂做的木百叶用个两三年就会出现扇叶歪扭、闭合不严的问题，核心就是扇叶和木框直接摩擦，木材磨损后间隙变大，加上松木本身质地偏软，反复开关调节的过程中很容易出现孔位扩松的情况，加了轴套之后，转动摩擦的部位变成PVC和木质框体的接触，磨损量降到直接接触的十分之一不到，使用寿命能提升数倍。

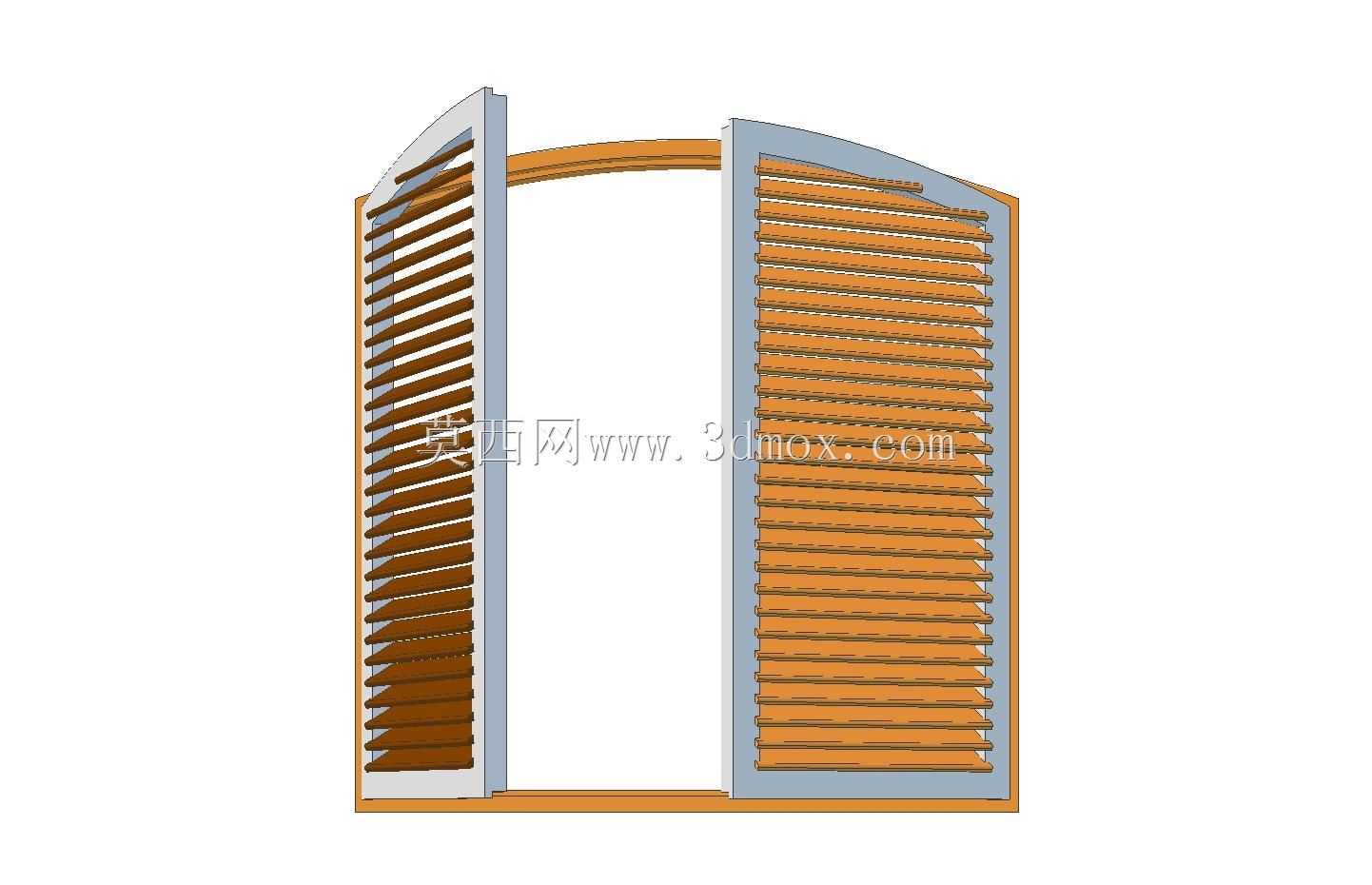

　　外形尺寸方面，单扇百叶的宽度控制在450mm以内，高度适配常规2100mm的拱形门洞高度，扇叶的宽度做了60mm，厚度8mm，这个厚度的松木扇叶在保证结构强度的同时，不会因为过厚导致整体窗扇重量过大，合页的负载控制在安全承重的60%以内，长期开关不会出现合页变形、扇叶下坠的问题。两扇对开的中间位置做了错位的密封企口，闭合的时候两扇的框边能互相嵌合，不会出现中间留缝漏光漏风的情况，企口的深度做了5mm，既保证密封效果，也不会因为企口过深导致开关的时候出现摩擦卡顿。

　　从安装适配的角度，整个窗的框体厚度做了两种规格，分别适配120mm和240mm的墙体厚度，安装的时候可以根据墙体的实际厚度选择对应的框体，不需要现场裁切框体，避免现场加工破坏松木表面的涂装层。框体的背面预留了密封胶条的安装槽，胶条采用三元乙丙材质，耐老化性能好，和墙体接触的位置能形成有效的密封层，阻挡室外的灰尘和雨水渗入室内。另外，扇叶的调节机构采用了隐藏式的连杆结构，连杆藏在扇框的侧边槽内，不会外露在窗扇表面破坏整体的木质外观，调节的时候只需要转动侧边的调节旋钮，就能带动所有扇叶同步转动，调节过程顺滑没有卡顿，也不会出现单个扇叶角度不一致的情况。

　　很多人觉得木百叶的设计很简单，不就是一堆木片装在框里，但实际落地的时候，从曲率匹配、倾角选择、耐磨结构到安装公差预留，每一个细节没考虑到，后期使用都会出问题。比如之前接触过一个项目，用的弧形百叶窗没有做曲率公差预留，安装的时候硬把框体掰到贴合窗洞，结果过了一个梅雨季节，木材吸湿膨胀，框体直接被内应力撑裂，扇叶全部卡滞没法调节。这次的设计里，除了曲率预留公差，还在松木构件的加工阶段做了三次烘干处理，把木材的含水率控制在8%到12%之间，适配国内大部分地区的平衡含水率，减少后期干缩湿胀的变形量。另外，扇叶的边缘做了1mm的圆角倒边，不会有锋利的棱角，日常清洁或者开关窗的时候不会划伤手，细节上更符合家装使用的安全要求。
