车床进给传动齿轮箱结构设计

　　这套齿轮变速结构主要适配普通卧式车床的主传动与进给传动链路，在车间实际加工场景中，承担着将主轴电机输出的恒定转速，按照不同车削工艺需求转换为多档输出转速的核心作用，不管是端面车削、外圆粗车、螺纹车削还是精细镗孔工序，都需要通过该结构的档位切换，匹配刀具与工件之间合理的相对切削速度，避免因转速不匹配导致的刀具崩损、工件表面粗糙度超标或者加工效率低下的问题。从结构布局来看，整体采用封闭箱式壳体设计，壳体采用灰铸铁材质铸造后经时效处理加工而成，既能够为内部啮合的齿轮组提供稳定的支撑刚性，也可以储存润滑油脂，同时隔绝车间内的金属切屑、切削液飞溅进入传动啮合面，减少齿轮副的磨粒磨损，延长整套传动组件的使用寿命。

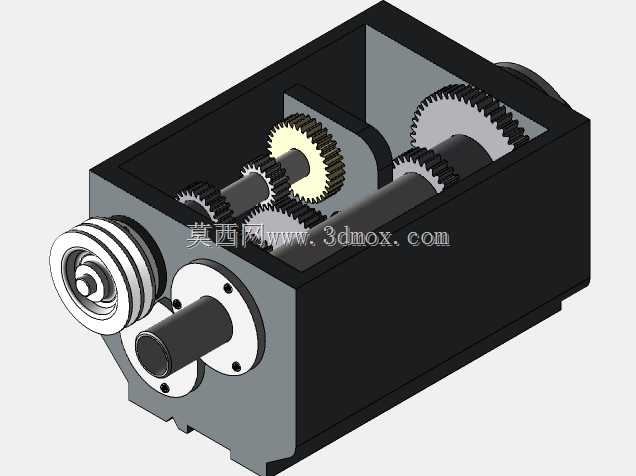

　　内部的齿轮组按照定轴传动的思路排布，不同齿数的圆柱直齿轮分别固定在平行布置的传动轴上，通过外部操纵机构推动滑移齿轮轴向移动，实现不同齿数齿轮副的啮合切换，以此获得不同的传动比，最终从输出轴传递至车床主轴或者进给光杆、丝杆。输入端设计有带轮安装位，可匹配三角带与电机输出端的带轮连接，带轮旁设置的密封端盖能够防止箱体内的润滑油顺着输入轴渗漏，同时阻挡外部粉尘进入轴承位。输出轴端采用法兰式安装结构，可直接与车床的主轴箱输入端口对接，安装时需要保证输出轴与车床主轴的同轴度误差控制在0.02mm以内，避免运转过程中出现额外的径向载荷，加剧轴承与齿轮的磨损。在设计这套结构的三维模型时，首先要确定各档位的传动比分配，结合车床常用的切削转速范围，

　　反推每一级啮合齿轮的齿数、模数，确保齿轮啮合时的重合度满足传动平稳性要求，避免低速重切削时出现打齿风险。所有传动轴的支撑位都匹配了对应的深沟球轴承，轴承位的轴肩高度按照轴承安装规范设计，既能够保证轴承内圈的轴向定位可靠，也不会因为轴肩过高影响后续轴承的拆卸维护。箱体的内壁设计有加强筋结构，在不额外增加箱体整体壁厚的前提下，提升壳体的抗扭刚性，避免满负荷切削传动时箱体出现共振异响，影响加工表面质量。齿轮的齿宽参数按照传递扭矩的大小核算，确保齿面接触强度与齿根弯曲强度都能满足车床满负荷切削时的载荷要求，滑移齿轮的齿端都做了倒角引导处理，方便换档时齿轮能够顺利滑入啮合位置，避免出现换档卡滞、打齿的问题。从安装边界来看，

　　整套齿轮箱的外部轮廓方正，底部设置有定位销孔与螺栓安装孔，可直接固定在车床床身的预设安装基面上，输入轴与输出轴的中心高尺寸与常规卧式车床的安装尺寸完全匹配，不需要额外做转接适配，外部的换档操纵杆伸出位置预留了足够的操作空间，方便操作人员在机床侧面完成档位切换操作，不会与床身的其他防护结构、拖板移动路径产生干涉。箱盖位置预留了注油孔与油位观察窗，日常维护时可以直接通过注油孔补充润滑油，通过油位窗观察箱体内的润滑油存量，避免缺油导致的齿轮干磨问题，箱体底部设置有放油螺塞，更换润滑油时可以直接拧开螺塞排空旧油，维护操作十分便捷。在实际运转过程中，齿轮啮合产生的径向力会通过传动轴传递到箱体的轴承座孔位置，因此在建模时对轴承座孔的位置公差做了严格的约束，确保相邻两根传动轴的中心距误差控制在允许范围内，保证齿轮啮合时的齿侧间隙处于合理区间，既不会因为间隙过大导致传动换向时出现冲击空程，也不会因为间隙过小导致齿轮运转卡滞、发热严重。
