封闭式两级圆柱齿轮变速箱结构设计

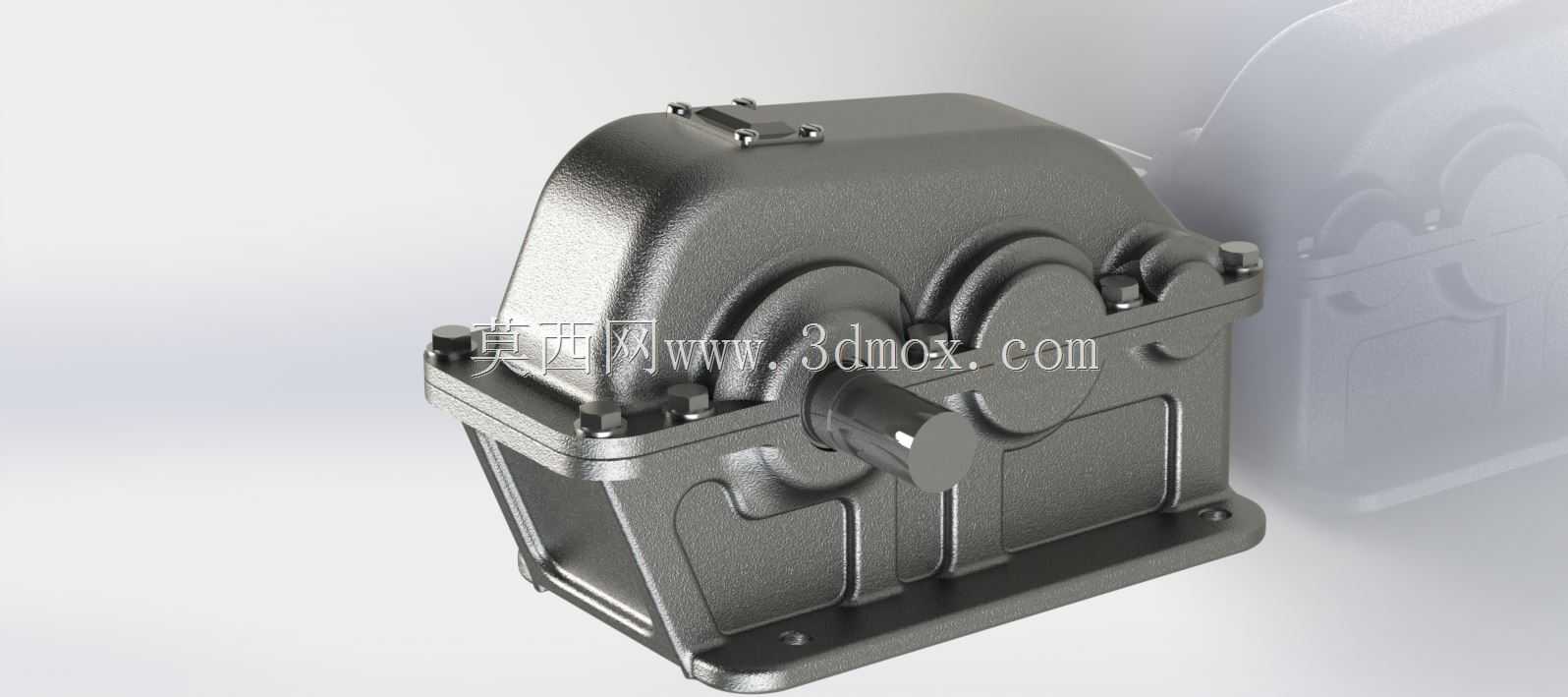

　　这款变速箱采用两级圆柱斜齿轮传动布局，整体为剖分式铸铁箱体结构，上箱盖与下箱体通过沿齿轮轴线所在平面布置的螺栓组实现紧固连接，结合面经过精密铣削加工保证密封性能，避免齿轮润滑介质渗漏。箱体侧面预留输入、输出轴的伸出端孔位，孔位内配置适配的轴承安装座，可根据载荷等级选配深沟球轴承或圆锥滚子轴承，轴伸端设置毡圈油封结构，阻挡外界粉尘侵入箱体内部，同时防止润滑油沿轴面泄漏。从实际应用场景来看，这类变速箱常配套在输送线驱动端、小型物料提升设备、轻工生产流水线的动力传递环节，可将原动机输出的高转速低扭矩动力，转换为适配作业端需求的低转速大扭矩输出，匹配不同工况下的负载转速要求。设计过程中，齿轮参数的匹配经过严谨的载荷校核，

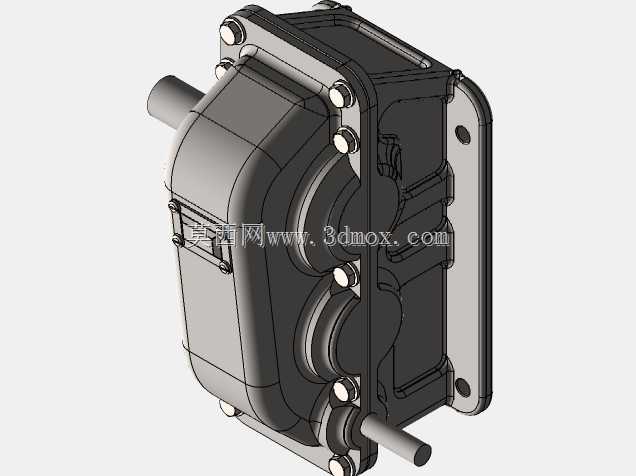

　　两级传动的速比分配遵循等强度原则，让高速级与低速级齿轮的接触疲劳强度、弯曲疲劳强度保持在相近的安全系数区间，避免单级齿轮过早出现点蚀、断齿等失效问题。箱体外部的加强筋结构沿轴承座受力方向延伸布置，既能够提升箱体整体刚性，减少齿轮啮合过程中因箱体变形带来的轴线偏移，也可以增大箱体散热面积，帮助齿轮啮合产生的热量更快散发到外界环境中，维持箱内润滑油的工作温度在合理区间。安装边界方面，箱体底部设置带螺栓通孔的安装脚座，脚座的安装平面经过铣平加工，保证与设备安装机架的贴合度，安装孔的中心距尺寸按照通用配套标准设计，可直接适配多数常规输送设备、小型加工设备的安装位，不需要额外加工转接板。输入轴与输出轴的轴伸长度、

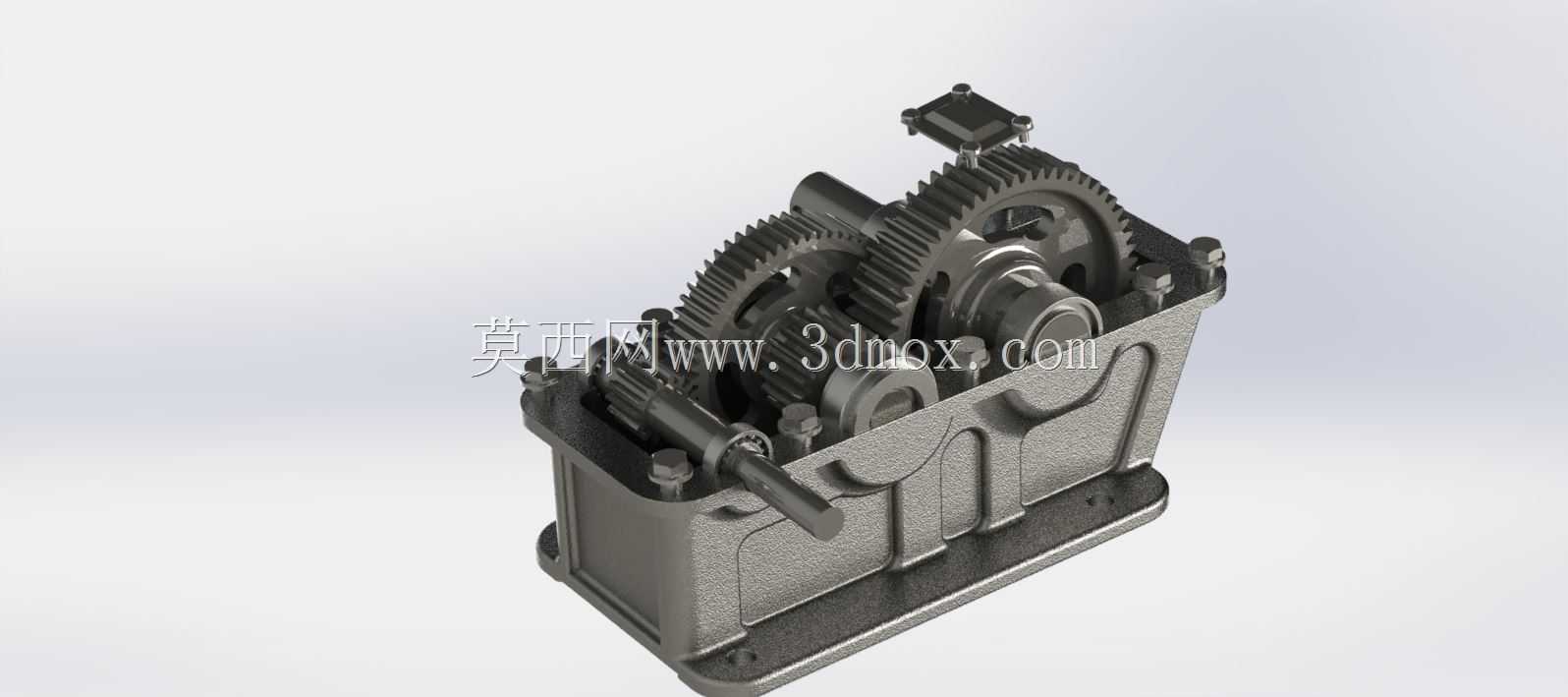

　　轴径尺寸符合通用传动件的配合公差要求，可直接通过联轴器、链轮或者带轮与原动机、作业负载实现连接，轴伸端的键槽尺寸按照国标设计，能够传递额定工况下的扭矩不发生滚键失效。箱盖顶部设置有透气塞安装位，设备运行过程中箱内温度升高导致的内部压力升高，可通过透气塞平衡内外压差，避免密封件因压差过大出现渗漏问题；箱体下部侧面设置油位观察孔与放油螺塞，可随时观察箱内润滑油的液位高度，换油时可通过底部的放油螺塞排空旧油，日常维护操作便捷。齿轮与轴的连接采用平键过盈配合结构，保证传动过程中齿轮与轴不发生相对转动，齿轮两侧设置轴套实现轴向定位，限制齿轮在轴向上的窜动间隙，保证齿轮啮合的接触斑点处于合理范围，降低传动过程中的冲击与噪音。

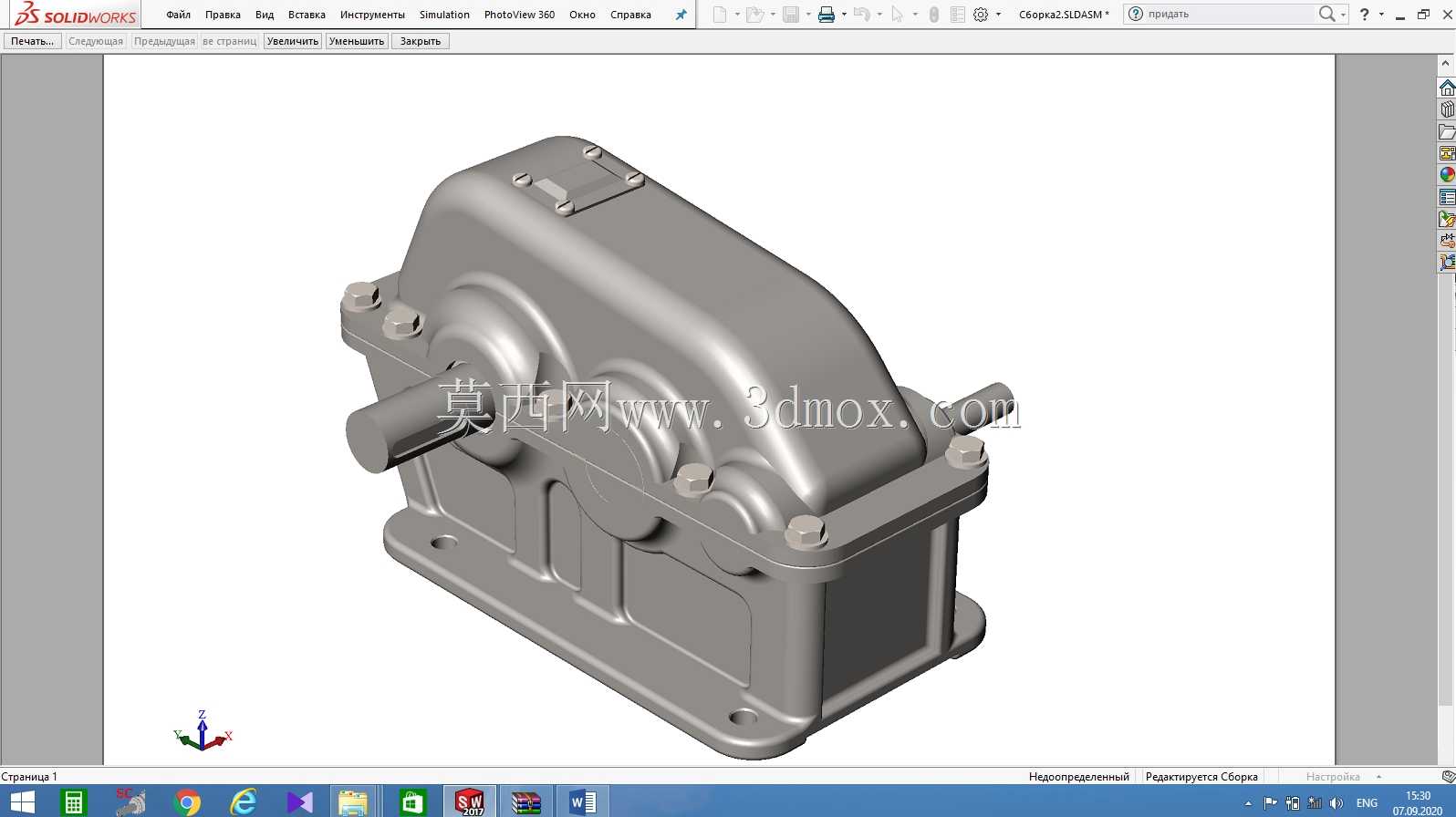

　　整体结构没有多余的冗余设计，所有外部结构都服务于刚性提升、密封保障、维护便捷性的实际需求，箱体的圆角过渡设计既能够降低铸造过程中的应力集中问题，也可以避免尖锐棱角带来的安装维护安全隐患。在进行三维建模过程中，所有配合面的公差、螺栓孔的位置度都按照实际加工要求进行约束，可直接导出工程图用于生产加工，也可用于设备整体装配的干涉校验，提前排查安装过程中可能出现的部件碰撞、间隙不足问题。
