乘用车多辐条轻量化铝合金轮毂结构设计

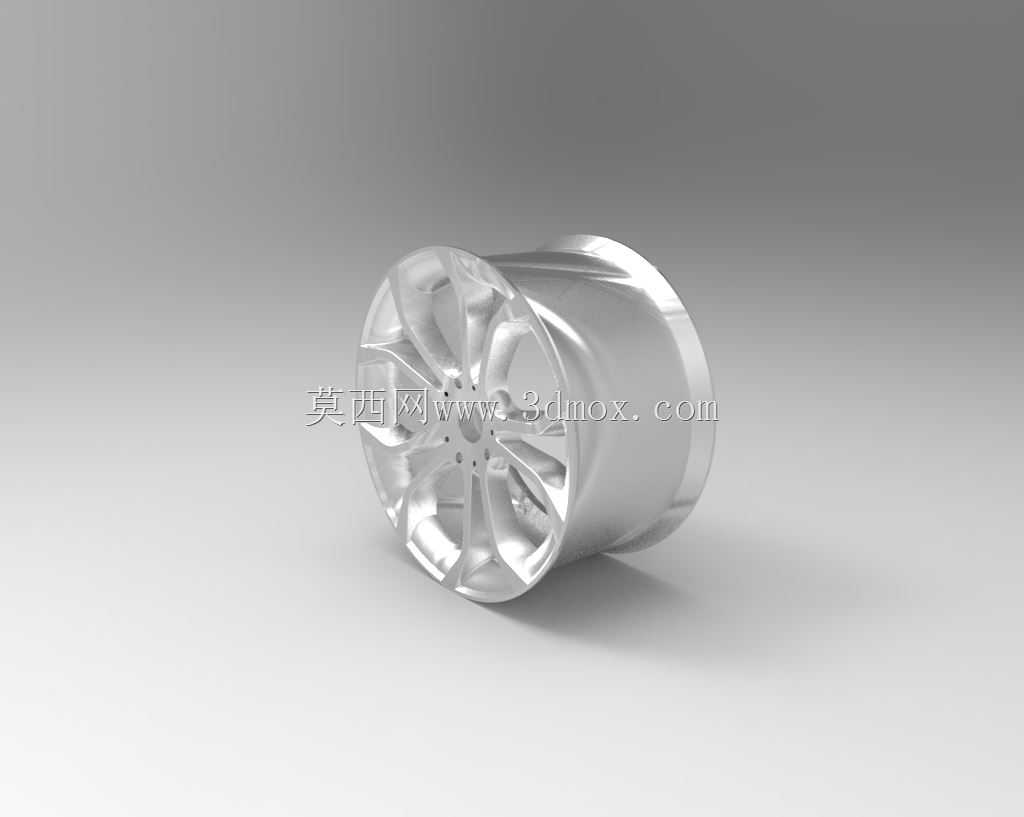

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与转向节的核心承载构件，这个多辐条铝合金轮毂的建模逻辑，完全围绕量产乘用车型的实际装车需求搭建，没有做概念化的夸张造型，所有曲面、安装位都符合量产加工的工艺边界。先从安装匹配的核心边界说起，轮毂中心的定位孔是与车轴轴头过盈配合的基准，建模时严格按照轴头的配合公差带做了尺寸约束，周围均匀分布的螺栓孔，孔位分度圆直径、螺栓孔孔径都对应常规家用前驱车型的五孔安装规格，螺栓孔周边做了局部加厚的凸台结构，避免车辆过颠簸路面时螺栓紧固面出现应力集中导致的开裂，这个细节很多新手建模时容易忽略，直接做等厚的轮盘结构，实际装车后很容易在紧固位置出现疲劳裂纹。轮辐部分采用了渐变式的多辐条设计，

　　不是单纯为了视觉效果做的造型，每根辐条从中心安装盘位置向外延伸到轮辋结合处，截面厚度是逐步变化的，靠近中心盘的位置截面更厚，承载整车传递下来的纵向、横向载荷，靠近轮辋的位置适当减薄，在保证辐条整体抗弯、抗扭强度的前提下，尽可能降低簧下质量——做底盘调校的工程师都清楚，簧下质量每降低1kg，对整车操控响应、悬挂滤震效果的提升，远大于簧上质量减重5kg的效果，这个辐条的厚度渐变逻辑，就是在结构强度和轻量化之间找的平衡。轮辋部分的结构完全匹配常规真空胎的安装尺寸，轮缘位置做了标准的凸峰结构，防止车辆在急转弯、胎压不足时轮胎脱圈，轮辋的槽底深度、气门嘴安装孔位都严格遵循行业通用的尺寸规范，不需要二次修改就能直接匹配对应规格的民用轿车轮胎。

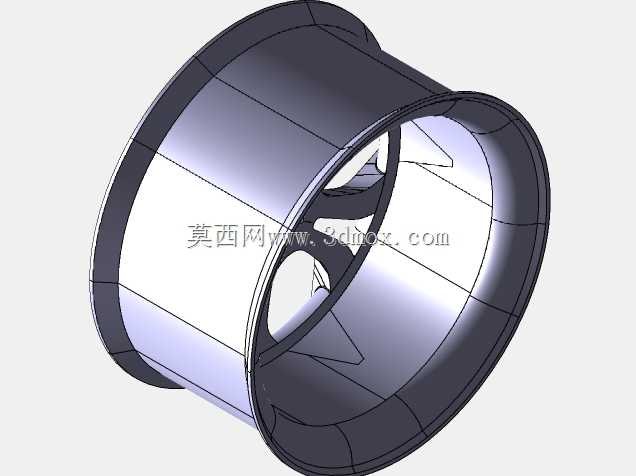

　　建模过程中特意对轮辐和轮辋的连接位置做了大圆角过渡处理，避免直角结构带来的应力集中，这个位置是轮毂承受冲击载荷时最容易出现断裂的位置，日常遇到车辆过深坑爆胎的情况，很多时候就是轮毂这个位置的应力集中导致的开裂，圆角过渡的曲率是参考了同级别量产轮毂的疲劳测试数据设定的，既不会因为圆角过大影响轮辋内部的平衡块安装空间，也不会因为圆角过小导致应力集中系数超标。做渲染效果时用了金属抛光的材质表现，实际量产中这个结构可以适配亮面车削、哑光喷涂等多种表面处理工艺，轮辐背面预留了刹车卡钳的避让空间，对应常规16寸轮毂配套的单活塞浮动卡钳，不需要额外加垫片就能避开卡钳本体，不会出现装车后卡钳蹭轮辐的问题。

　　整个轮毂的安装偏距也是按照家用前驱车的常用值设定的，装车后车轮的轮距变化在合理范围内，不会出现轮胎蹭翼子板内衬、转向角度不足的问题，轴承的受力点也在设计允许的范围内，不会因为偏距异常导致轮毂轴承过早磨损。从建模的曲面质量来看，所有的辐条曲面都是G2连续的，不管是后续做CNC手板加工，还是开模做低压铸造，曲面都不会出现褶皱、曲率突变的问题，拔模角度也按照铸造工艺的要求做了预留，不需要后续做工艺性修改就能直接进入生产准备环节。日常做底盘配件的选型匹配时，这类轮毂结构也可以通过调整辐条厚度、安装孔分度圆尺寸，快速适配不同载荷等级的车型，从紧凑型家用车到小型SUV都能通过参数调整完成匹配，不需要重新搭建整体曲面结构，建模时的参数化关联逻辑也考虑到了这一点，修改核心安装尺寸时，轮辐、轮辋的关联曲面会自动更新，不会出现特征报错的问题。
