航空喷气发动机高压压气机结构设计

　　在航空燃气涡轮动力装置的核心流道布局中，高压压气机是衔接低压压气机出口与燃烧室进口的核心做功部件，其气动效率、结构刚度直接决定整台发动机的推力输出水平与巡航油耗表现。从实际装机场景来看，该部件工作在整台发动机流道压力最高、转速最快的区间，前端承接低压级组输送来的初步压缩空气，通过多级转子叶片与静子叶片的逐级配合，将空气压力提升至燃烧室点火工作所需的额定区间，同时保证出口流场的压力均匀性、流速稳定性，避免燃烧室出现局部富油、燃烧振荡等异常工况。

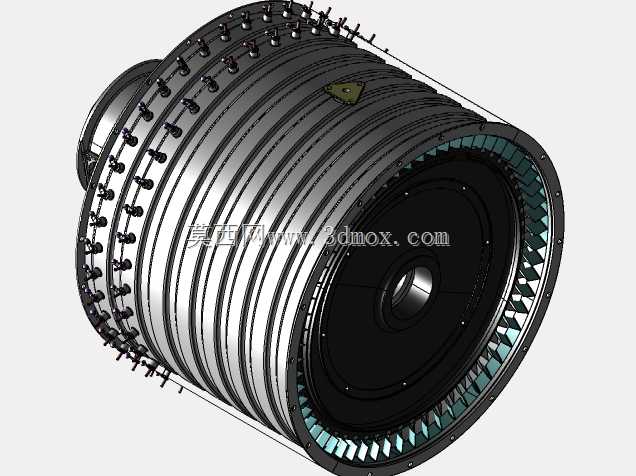

　　从结构设计逻辑来看，该压气机采用整体式鼓筒转子结构，各级轮盘与鼓筒段采用一体化加工成型方案，相比传统的螺栓连接式转子，大幅降低了高速旋转下的连接松动风险，同时减少了转子整体的不平衡量，适配高压转子每分钟上万转的工作转速需求。转子外缘周向均布的螺栓连接座，用于实现各级轮盘与前端轴颈、后端涡轮连接盘的刚性固定，螺栓孔的位置度公差严格控制在微米级，保证装配后转子的整体同轴度，降低高速运转下的振动幅值。机匣部分采用多层分段式结构，外层为承力机匣，承担转子支撑、外部管路安装的载荷传递，内层为可调静子机匣，预留静子叶片安装槽位，可根据不同工况下的气流攻角调整静叶安装角度，拓宽压气机的稳定工作裕度，避免高工况下出现喘振、失速等气动故障。

　　从安装边界与尺寸匹配角度来看，该压气机的前端接口尺寸与低压压气机出口流道完全适配，采用法兰边周向螺栓连接，配合高温密封胶圈实现流道密封，防止高压空气泄漏影响压缩效率；后端接口直接对接燃烧室头部扩压器，出口流道采用渐扩型面设计，将压气机出口的高速气流减速增压，以适配燃烧室低速稳定燃烧的流速要求。机匣外壁预留的多个安装凸台，分别用于引气接口、转速传感器安装座、振动监测探头的固定，其中引气接口可引出不同压力等级的压缩空气，用于飞机座舱增压、涡轮叶片冷却、进口防冰等辅助功能，传感器安装座的位置经过振动模态计算，避开转子运转时的机匣共振点，保证监测数据的准确性。

　　在气动设计层面，各级叶片采用三元流设计方法，叶片型线从叶根到叶尖采用不同的弯掠角度，适配不同半径处的气流线速度，减少叶尖间隙泄漏损失，提升级效率。叶片与轮盘的连接采用燕尾型榫头结构，榫头与榫槽的配合面经过精密研磨，保证接触应力均匀分布，承受高速旋转下的巨大离心载荷，同时预留微小的热膨胀间隙，避免工作状态下热胀导致的榫头卡滞。静子叶片采用悬臂式安装结构，一端固定在机匣内壁的安装槽内，另一端与转子鼓筒之间保留微米级的密封间隙，配合蜂窝密封结构减少级间漏气，提升压缩效率。

　　从实际工程应用的角度，这类高压压气机的三维结构建模需要充分考虑热变形、离心变形的耦合影响，在冷态装配时预留合适的间隙补偿量，保证工作状态下转子与静子之间既不发生碰磨，又不会因间隙过大导致效率损失。机匣上的周向连接螺栓采用不等距排布方案，调整机匣的固有振动频率，避开转子的激励频率，防止出现共振导致的结构疲劳损伤。整个压气机的重量控制也经过严格优化，在保证结构强度、刚度满足适航要求的前提下，尽可能采用轻量化结构设计，降低转子的转动惯量，提升发动机的油门响应速度，适配军机快速机动、民机快速调整推力的实际使用需求。
