柴油机喷油器精密结构三维数模

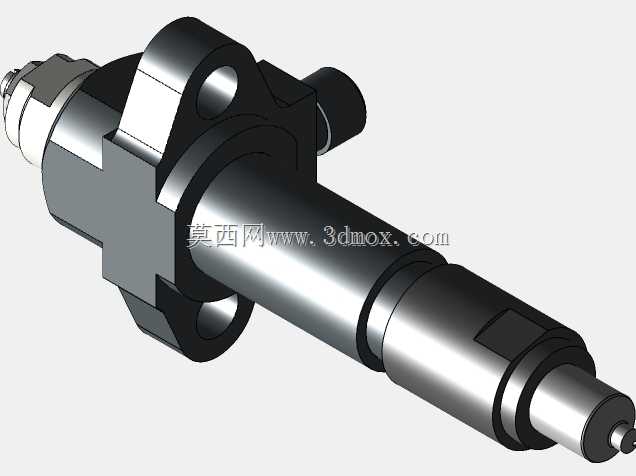

　　这款喷油器是柴油发动机燃油供给系统的核心执行部件，主要应用在中小排量直喷柴油机的气缸盖上，承担燃油精准计量、高压雾化、按喷油正时将柴油喷入燃烧室的核心功能，直接决定柴油机的燃烧效率、动力输出表现与尾气排放水平。从结构设计来看，该模型完整还原了喷油器的实际装配形态：上部的法兰安装座带有两个对称的光孔，用于通过螺栓将喷油器压紧固定在气缸盖的安装孔内，安装面的平面度、螺栓孔的位置度在实际加工中都有严格公差要求，避免安装后出现密封失效、喷油角度偏移的问题。中部的细长杆身是喷油器的主体承压结构，内部集成了针阀偶件、调压弹簧、燃油油道，杆身的外径尺寸与气缸盖安装孔的配合间隙控制在0.02-0.05mm区间，既保证装配时的顺利导入，

　　又能限制喷油器工作时的径向窜动，同时配合安装孔内的铜垫圈实现燃烧室高压燃气的密封，避免燃气窜入喷油器内部造成偶件卡滞。下部的喷油嘴端带有定位轴肩，伸入燃烧室的部分长度经过精确匹配，保证喷孔的伸出高度符合燃烧室涡流匹配要求，让雾化燃油能均匀分布在燃烧室凹坑内，与压缩空气充分混合。顶端的燃油进油接头与回油接头分别对应高压燃油输入与多余燃油回流的通路，进油端的密封锥面需要承受最高上百兆帕的燃油压力，设计时采用了硬密封结构，避免高压燃油泄漏。侧置的电气接头是喷油正时控制的信号连接端，用于接收ECU的喷油触发信号，控制针阀的开启与关闭时刻，实现喷油提前角、喷油量的精确调控。在建模逻辑上，该数模按照实际装配关系拆分了各个子零件，

　　针阀与针阀体的配合间隙、调压弹簧的预紧行程、油道的通径都按照实际工程参数还原，可直接用于发动机外围布置的干涉检查、安装工装的设计验证，也可作为燃油系统教学演示的直观载体。实际选型匹配时，该结构的喷油器适配缸径80-110mm的四冲程柴油机，广泛配套在轻卡、农用机械、小型工程机械的动力单元上，安装时需要保证喷油器的轴线与气缸盖安装孔同轴度偏差不超过0.1mm，压紧螺栓的拧紧力矩按照工艺要求分两次对称拧紧，避免壳体变形导致内部针阀卡滞。喷油器的工作环境十分恶劣，下端持续接触燃烧室上千摄氏度的高温燃气，内部反复承受高压燃油的压力冲击，因此各零件的材料选型、热处理工艺都有极高要求，针阀偶件采用高速钢制造并经过氮化处理，表面硬度达到HRC62以上，配合面的粗糙度达到Ra0.05级别，保证长期往复运动的耐磨性与密封性能。
