带加力燃烧室结构的航空喷气发动机喷嘴

　　航空喷气发动机的加力燃烧室喷嘴，是军用超声速飞行器动力系统热端的核心功能部件，主要承担加力工况下燃油雾化喷射、组织加力燃烧的核心作用，直接决定发动机加力状态的推力增益、燃烧稳定性与热端部件工作寿命。这类部件的应用场景集中在需要短时间获取大推力的飞行工况，包括军用战机超声速巡航、起飞阶段大推力爬升、机动飞行时的瞬时推力补充，部分高速靶机、超声速巡航弹的动力段也会采用同类结构的喷嘴组件来满足短时间大推力输出需求。

　　从实际功能逻辑来看，加力燃烧室喷嘴的核心作用，是在涡轮后的燃气流场中实现燃油的精准喷射与高效雾化，让燃油与高温燃气快速充分混合，在加力筒体内组织稳定的燃烧场，避免出现燃烧振荡、局部过热烧蚀构件、燃油未充分燃尽排出的问题。和主燃烧室喷嘴不同，加力段喷嘴面对的来流是经过涡轮做功后的高温燃气，气流速度高、流场紊流度大，同时加力工况下燃油喷射量会出现数倍的跃升，这就对喷嘴的喷射角度、雾化粒径分布、安装位置的流场适配性提出了极高要求。

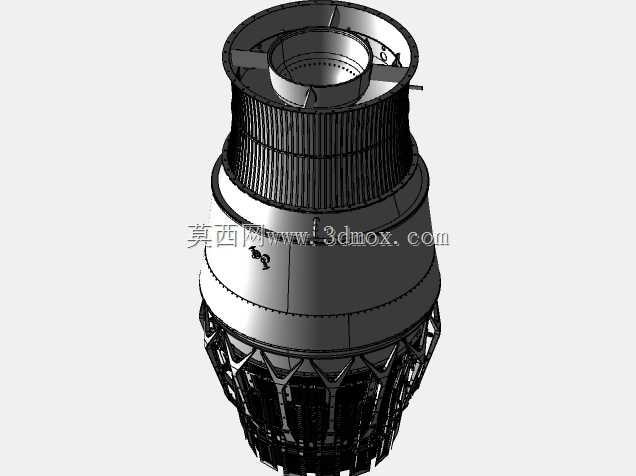

　　该喷嘴的整体结构采用环形分层布局，外层为承力安装机匣，机匣上设计有均布的桁架式支撑结构，一方面用于传递加力筒体的轴向与径向载荷，另一方面可以在支撑结构间预留冷却气流通道，让外涵道的低温气流沿支撑结构表面形成气膜，降低高温燃气对承力构件的热冲击。内层为环形燃油集流腔，集流腔上布置多组不同喷射角度的喷孔，不同层级的喷孔分别对应不同加力档位的燃油供给：小加力工况下仅内层喷孔工作，保证核心流场的燃油浓度匹配燃烧稳定边界；全加力工况下内外层喷孔同时供油，在整个加力筒体截面上形成均匀的油气混合场，避免局部富油或贫油导致的燃烧不稳定。

　　设计过程中首先需要匹配加力燃烧室的流场特征，涡轮出口的燃气流存在径向的速度梯度与温度梯度，核心区域燃气温度高、流速快，靠近壁面区域流速低、温度相对更低，因此喷孔的喷射角度需要针对性调整：核心区域的喷孔采用顺流小角度喷射，让燃油喷入高速核心流后快速破碎雾化，避免燃油直接喷射到对面的火焰稳定器上造成积碳；靠近壁面的喷孔采用一定角度的侧向喷射，利用壁面附近的低速回流区实现初步的油气混合，同时配合壁面气膜冷却结构，避免火焰直接贴壁造成筒体烧蚀。

　　安装边界方面，该喷嘴组件的前端通过法兰边与涡轮后机匣对接，对接面设计有密封槽，用于安装高温金属密封环，防止高温燃气从对接面泄漏影响外涵道气流；后端与加力筒体的隔热衬套相连，径向定位通过外层的桁架支撑结构实现，支撑结构的端部设计有滑动配合面，能够补偿加力工况下高温带来的热膨胀量，避免构件热胀冷缩产生的热应力导致结构变形或开裂。喷嘴的燃油接口采用均布的径向进油方式，进油管路与发动机的燃油调节系统相连，能够根据油门杆的位置信号实时调整供油量，匹配不同飞行工况下的加力推力需求。

　　从结构细节来看，喷嘴的喷孔边缘采用了圆弧过渡设计，避免加工过程中产生的应力集中在高温工作环境下发展成裂纹；集流腔内部设计有燃油导流结构，让进入集流腔的燃油能够均匀分配到每一个喷孔，避免不同位置喷孔的喷油量差异导致的流场温度分布不均；外层支撑结构采用镂空的桁架形式，在保证结构强度与刚度的前提下尽可能降低构件重量，符合航空动力部件轻量化的设计要求，同时镂空结构能够让冷却气流顺利穿过，带走支撑结构上的热量，降低构件的工作温度。

　　实际工程应用中，这类喷嘴的雾化性能直接影响加力燃烧室的点火成功率与燃烧效率，如果雾化粒径过大，燃油无法在有限的筒体长度内充分燃烧，会导致加力推力不足、排气温度过高，甚至出现尾喷口喷火的异常工况；如果喷射角度不合理，燃油喷到火焰稳定器或筒体壁面上，会造成局部积碳、壁面烧蚀，严重时会导致加力筒体结构失效。因此建模过程中需要精准还原每一组喷孔的角度、孔径与位置，同时还原承力结构的截面形状与安装配合尺寸，确保后续仿真分析过程中能够准确计算流场分布与结构热应力，为部件的性能验证与结构优化提供准确的三维数模基础。
