内燃机进排气用发动机气门结构设计

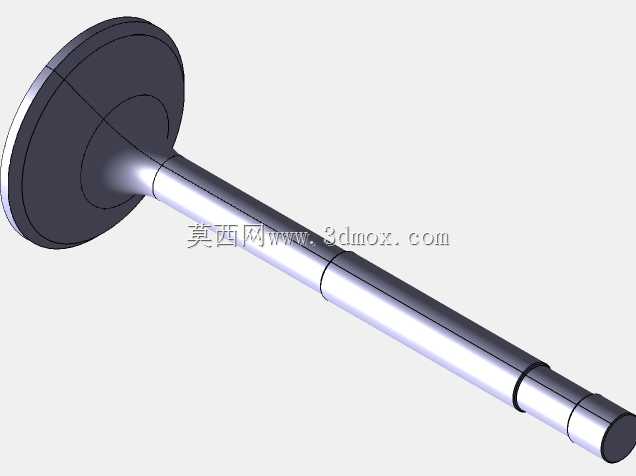

　　在往复式内燃机的配气机构中，气门是直接控制进排气通路启闭的核心执行零件，其工作状态直接决定发动机的充气效率、燃烧稳定性与动力输出表现，日常工况下需要承受高温燃气冲刷、高速往复冲击载荷以及落座时的高频撞击，对结构强度、形位公差与表面耐磨性能都有极高要求。这款气门的整体结构采用一体式杆盘设计，头部为大直径圆盘形密封端，工作时盘部锥面与缸盖气门座圈紧密贴合，实现燃烧室的高压密封，避免压缩与做功行程出现燃气泄漏，保证缸内压缩压力满足设计阈值；杆部为细长等直径圆柱结构，与缸盖导管孔形成高精度间隙配合，既为气门往复运动提供精准导向，保证盘部落座时与座圈的同轴度，也能将盘部吸收的部分热量通过导管传递到缸盖水套完成散热。

　　从实际应用场景来看，这类气门广泛适配小排量通用汽油机、摩托车发动机以及小型通用动力设备，在进排气侧分别承担新鲜混合气导入与燃烧废气排出的通路控制功能，工作过程中会跟随凸轮轴的型线轨迹做高频往复运动，转速越高，气门的往复运动频率越快，对杆部的直线度、盘部的跳动公差要求就越严苛。设计过程中首先需要匹配对应机型的气道口径确定气门盘部外圆尺寸，盘部过大则会挤占缸盖气道布置空间，增加相邻气门的干涉风险，盘部过小则会降低进排气流通截面积，直接影响发动机的充气效率，导致动力输出不足；杆部直径的选取需要兼顾导向刚度与往复运动惯量，杆径过粗会增加运动质量，加大凸轮与挺柱的接触载荷，加剧配气机构的磨损，杆径过细则会降低导向精度，长期工作后容易出现杆部弯曲变形，导致气门密封偏磨、漏气等故障。

　　杆部靠近末端的环槽结构用于安装气门锁片，与气门弹簧上座形成可靠锁止连接，保证气门弹簧的回弹力能够精准传递到气门本体，驱动气门及时落座封闭，环槽的位置精度直接决定气门的安装高度，进而影响配气相位的准确性，设计时需要严格控制环槽到盘部密封锥面的尺寸公差，避免出现气门间隙过大或过小的问题。盘部与杆部的过渡区域采用大圆角平滑过渡，避免截面突变带来的应力集中，因为发动机工作过程中这个区域既要承受盘部传递的高温燃气热负荷，也要承受往复运动的惯性冲击载荷，应力集中很容易导致气门在高负荷工况下出现断裂故障，造成活塞顶气门等严重的发动机损毁事故。

　　安装边界方面，气门的总长度需要匹配对应缸盖的气门弹簧压缩行程与凸轮轴基圆位置，保证气门最大升程时不会与活塞顶面发生运动干涉，杆部的表面粗糙度需要控制在合理区间，既保证与导管的配合间隙处于最优范围，减少机油窜入燃烧室的概率，也能降低往复运动的摩擦阻力，减少磨损量。密封锥面的角度通常采用行业通用的45度设计，这个角度能够在落座压力相同的情况下获得更好的密封比压，同时兼顾气流通过时的流通阻力，保证进排气过程顺畅；盘部背面的流线型过渡设计能够引导气流平顺进入或排出燃烧室，减少气道内的气流涡流损失，进一步提升充气效率。

　　在建模过程中，需要重点保证各段同轴度公差，尤其是盘部密封锥面与杆部外圆的同轴度，直接决定气门落座后的密封性能，若同轴度超差，会出现锥面局部接触压力不足，高温燃气从缝隙处冲出，烧蚀气门密封面，导致气门早期失效。杆部的圆柱度公差同样需要严格控制，避免出现锥度、椭圆度误差，导致气门在导管内运动卡滞，出现气门关闭不严的故障。整体结构没有多余的冗余设计，所有尺寸参数都围绕配气机构的实际工作需求设定，既满足高温高负荷下的强度可靠性要求，也尽可能控制往复运动质量，降低配气机构的驱动损耗，适配高转速工况下的使用需求。
