三芯卡侬音频公插头三维结构设计

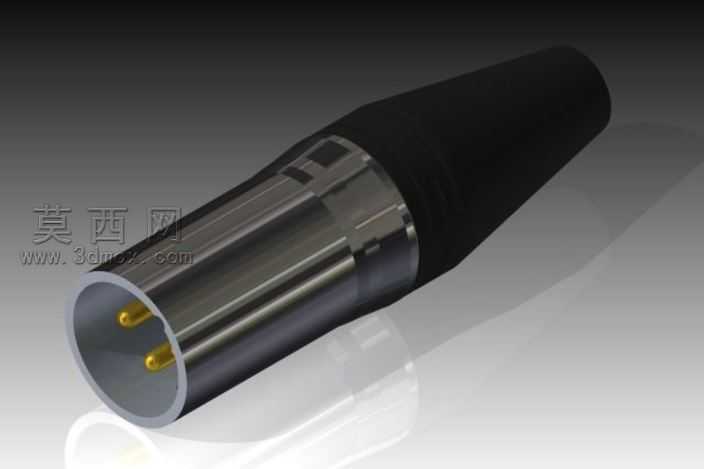

本作品为三芯卡侬音频公插头的三维参数化建模作品，建模过程中严格遵循专业音频接插件的工业尺寸规范，完整还原了该类插头的全部结构细节。建模阶段首先以公头插芯的同轴圆柱基体为基准，精准定位三个镀金插针的排布角度与伸出长度，保证插针的同轴度公差符合音频信号传输的接触要求，插针根部设计有绝缘隔层结构，避免不同针脚之间出现信号串扰问题。外壳部分采用金属屏蔽壳体与尾部橡胶护套组合的结构设计，金属壳体部分通过拉伸、切除、倒角等建模特征，还原了壳体表面的防滑滚纹、定位卡槽与卡扣结构，保证建模完成后可实现与对应母座的虚拟装配验证，壳体表面做了金属镀铬的材质质感处理，还原金属外壳的哑光金属光泽与细微的表面拉丝纹理。尾部的橡胶护套采用柔性材质建模，通过放样特征还原护套从壳体端到线缆端的锥度过渡形态，表面设计有防滑的凹凸纹理，材质参数调整为哑光黑色橡胶质感，还原橡胶部件的漫反射特性与轻微的弹性视觉观感。内部的绝缘基座采用工程塑料材质建模，精准设计了三个插针的固定孔位与线缆焊接的避让空间，保证内部结构的合理性。渲染阶段采用影棚级三点布光方案，主光从侧上方打亮金属壳体的反光面，突出金属材质的质感，辅光补亮插针部分的金色金属细节，轮廓光勾勒插头整体的外形轮廓，背景采用渐变深灰色调，让主体插头的视觉层次更加突出。设计过程中充分考虑了该类插头的实际使用场景，所有结构的尺寸比例都参考实物进行校准，既保证了外观的高度还原，也让内部结构具备实际的装配参考价值，可用于音频设备连接方案的展示、接插件结构教学以及相关产品的设计参考使用。
