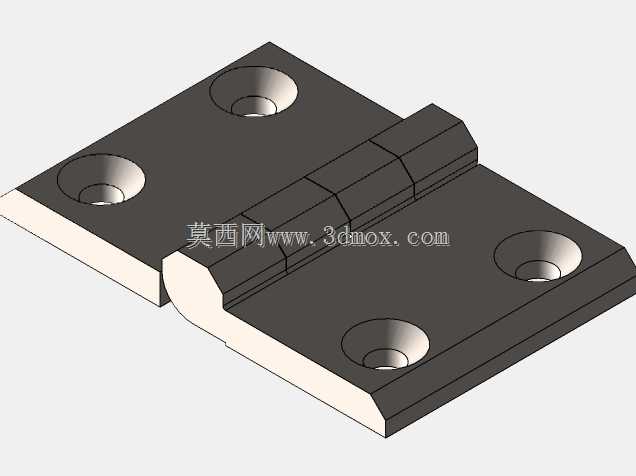

50×76规格不锈钢平开合页结构设计

　　日常做设备防护门、小型机柜、户外箱体的结构设计时，合页选型往往是容易被忽略但直接影响整机使用体验的环节，很多新手设计师会随便选个标准件凑数，等到现场安装后才发现开合卡滞、承重不足、安装孔位干涉等问题，反而要反复改图返工。这款50×76规格的不锈钢合页，是针对中小型转动副连接场景做的参数化结构设计，完全贴合常规钣金件、薄型材的安装需求。从实际应用场景来看，这类尺寸的合页覆盖范围很广，车间里的小型设备检修门、户外防雨配电箱的侧开门、实验室不锈钢操作台的柜门、民用家装的卫生间平开门、轻型仓储货架的侧封板转动连接，甚至是小型自动化设备的透明防护挡板铰接，都能用到这个规格的合页，它的承重阈值刚好匹配10kg以内的门板重量，

　　单扇门搭配2-3个合页就能满足长期开合的强度需求，不会出现门板下坠蹭框的问题。从功能特性上看，这款合页采用304不锈钢作为基材，本身具备优秀的防锈耐腐蚀能力，在潮湿、多粉尘甚至有弱腐蚀介质的车间环境里长期使用，也不会出现锈迹卡滞转轴的问题，合页的转轴部分采用卷边包轴结构，两个页片的卷圆配合间隙控制在0.05mm以内，开合时没有明显的旷量，转动全程阻尼均匀，不会出现某一段松某一段紧的情况，页片上的四个安装孔全部做了沉头设计，安装后螺丝头完全沉入页片平面，不会突出刮蹭门板或者操作人员的衣物，沉头孔的倒角角度适配标准十字沉头螺丝，不需要额外加工沉头位就能直接安装。设计思路上，这款合页没有做多余的装饰性结构，完全从工程实用性出发，

　　页片的边缘全部做了R0.5的圆角去毛刺处理，避免安装时划手，页片的厚度经过受力仿真校核，在额定承重下页片的最大变形量不超过0.02mm，完全满足长期使用的刚度要求，转轴的销轴采用同材质不锈钢棒，两端做了铆压封边，不会出现长期开合后销轴脱出的问题，两个页片的开合角度可以达到180度，完全满足常规柜门全开的使用需求，不会因为合页本身的结构限制门板的开启角度。外形尺寸与安装边界方面，这款合页展开后的总长度为76mm，单页片的宽度为50mm，页片厚度为2mm，四个安装孔的孔距分别对应页片的对称中心位置，横向孔距为38mm，纵向孔距为25mm，沉头孔的直径适配M4规格的沉头螺丝，安装时只需要在门板和门框对应的位置打4.2mm的通孔，

　　就可以直接用螺丝固定，不需要额外做避让位，合页闭合后的总厚度为4mm，在门板和门框之间预留的安装间隙只需要4.5mm就可以完全容纳合页的闭合厚度，不会出现门缝过大或者合页被夹死的问题。在做三维建模的时候，这个模型的所有配合面都做了公差预留，转轴和卷圆之间的转动配合间隙按照实际加工精度做了偏移，导入装配体后可以直接做开合运动仿真，不需要再调整配合参数，对于做设备结构设计的工程师来说，直接调用这个模型就能完成门板铰接部分的装配设计，不需要自己从零开始画合页的细节结构，能节省不少重复建模的时间，而且模型的安装孔位、外形尺寸都和实际量产的标准件完全一致，不会出现设计完了买不到对应配件的问题。很多工程师在选合页的时候容易忽略页片的折弯边细节，这款合页的转轴侧做了微小的让位切边，当门板闭合到和门框齐平的位置时，页片的边缘不会和门框的侧边产生硬干涉，不需要在门框上额外开避让槽，这一点对于薄钣金箱体的设计来说非常实用，薄钣金本身厚度只有1.2-1.5mm，如果要开避让槽很容易导致钣金变形，用这款合页就完全避免了这个问题。另外合页的表面处理采用拉丝工艺，没有多余的涂层，不会出现长期使用后涂层脱落的问题，外观质感和不锈钢设备、钣金机柜的风格统一，不需要额外做表面装饰处理。
