多工位级进冲压模具装配结构

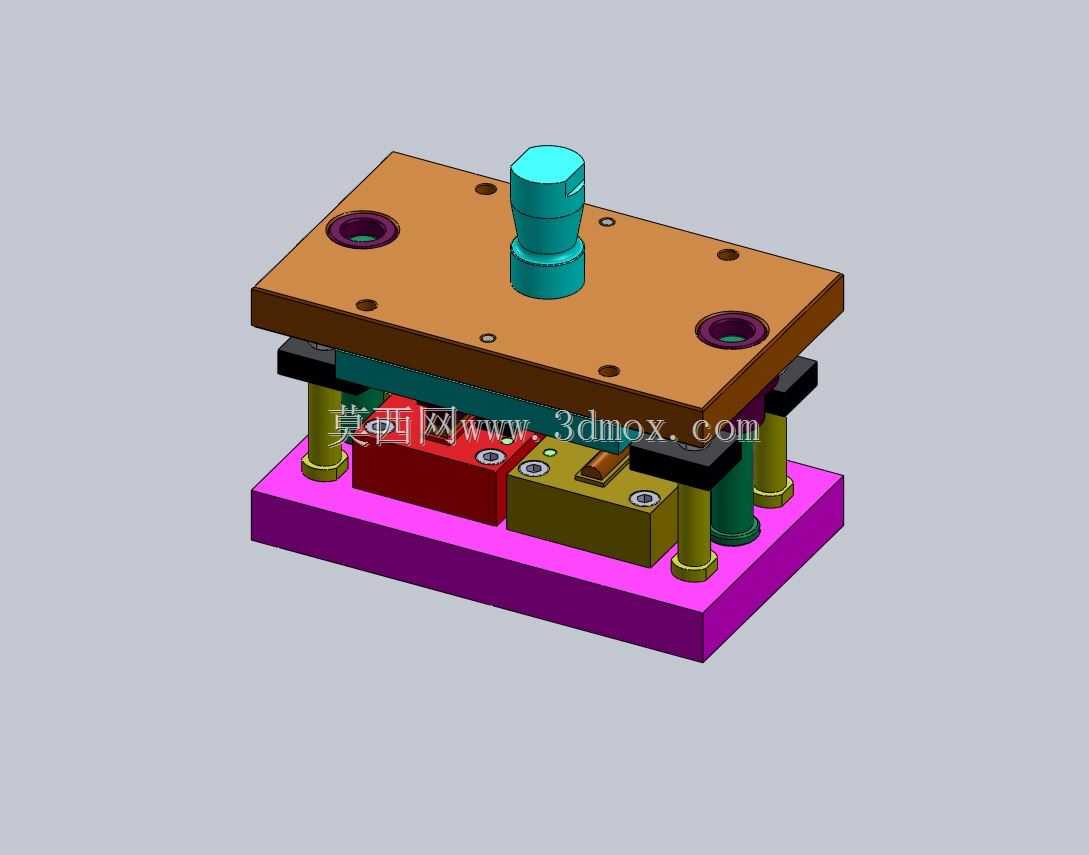

　　这套三维装配体呈现的是一套典型板料冲压级进模的完整模架与工作部件布局，在五金冲压车间的连续冲压生产线中承担薄板零件的多工序成形作业。模具整体采用后侧或四导柱导向的标准模架架构，上下模座通过四根独立导柱配合导套实现精准合模导向，冲床滑块下行时，模柄将压力机的公称压力均匀传递至上模座，带动凸模完成对条料的冲裁、弯曲或浅拉深动作，下模侧的凹模镶块则提供成形支撑与刃口配合。

　　从实际产线布局来看，这类模具通常安装在开式固定台压力机或高速精密冲床上，条料沿送料方向从模具一端进入，通过气动送料器按设定步距间歇送进，依次经过多个工位完成冲孔、落料、折弯、整形等工序，最终在下模末端输出成品冲压件。模具上下平面的安装边界直接匹配压力机工作台面与滑块底面的T型槽分布，模柄外径与滑块孔采用间隙配合并通过夹持块锁紧，下模座通过压板螺栓固定在工作台上，闭合高度需在压力机装模高度调节范围内预留足够余量。

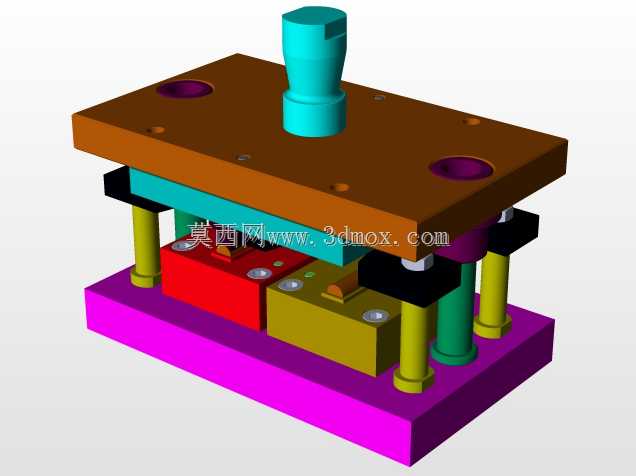

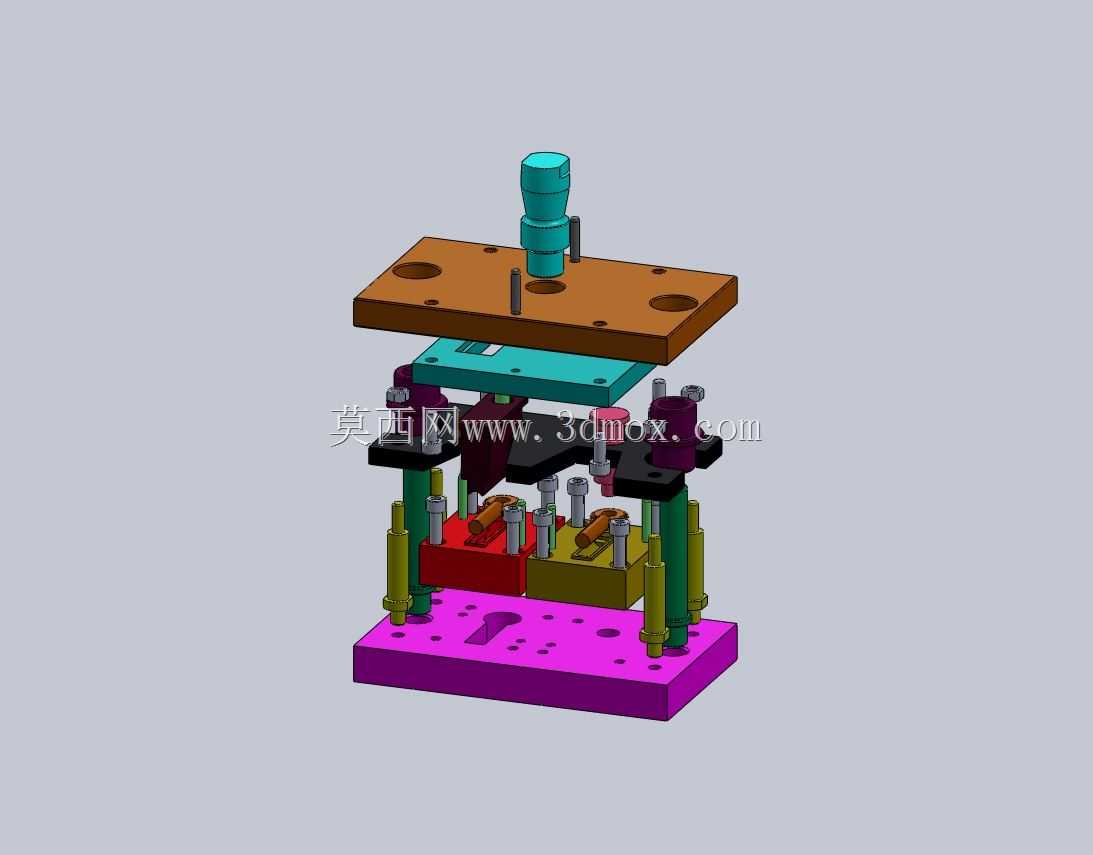

　　结构设计上，上模座顶面居中设置带法兰的阶梯模柄，用于传递滑块驱动力；棕色上模座与洋红色下模座均采用厚钢板铣削加工，保证刚性与平行度；四根黄绿色导柱沿模座四角对称布置，导套压入上模座对应孔位，合模过程中导柱先于凸模进入导套，抵消冲裁过程产生的侧向力，避免凸凹模啃刃。工作区内部，红色与橄榄黄色块体对应不同工位的凹模镶块或卸料板镶件，青色部件为固定板与卸料板本体，绿色圆柱为大尺寸成形凸模，紫色套筒类零件对应弹性卸料装置或导料部件，各镶块采用螺钉与销钉定位固定，便于刃磨后拆装更换。

　　卸料系统通常内置矩形弹簧或氮气弹簧，开模状态下卸料板将包在凸模上的条料及时卸下，防止带料上浮；导料销与侧刃组件布置在条料行进两侧，控制送料步距与横向位置，多工位之间预留空位便于排出废料与安装检测传感器。模具外形长宽尺寸依据排样图的料宽与工位数确定，闭合高度需核算凸模进入凹模的有效深度、卸料板行程以及弹性元件预压量，下模座漏料孔位置与工作台落料孔对齐，保证冲裁废料直接滑落至机床下方废料槽。

　　建模过程中需严格保证各板件的平行度与同轴度：导柱导套配合段按H7/h6间隙配合建模，凸模与凹模刃口间隙根据板厚取料厚的5%~10%，固定板、卸料板、凹模上的对应型孔保持位置一致；所有螺钉孔、销钉孔按标准件库调用，避免干涉。这套结构兼顾了冲压生产的导向精度、维修便利性与工序扩展能力，是中小型五金复杂件连续冲压的典型工装方案。
