铝型材机架简易辊式直线输送装置

　　这款直线输送结构以标准工业铝型材作为主体承载机架，整体采用模块化拼接思路搭建，无需复杂焊接工序，所有连接点位均依托铝型材自带的T型槽完成紧固件装配，现场安装时可根据实际产线布局灵活调整接驳位置，适配电子组装、小件包装、轻型零部件周转等多类轻载输送场景。主体输送面采用平行排布的圆柱形辊子作为承载输送单元，辊子两端通过内嵌式衬套卡接在铝型材机架的安装槽内，相邻辊子的间距经过匹配测算，可稳定承托底面平整的硬质周转箱、工装板以及小型加工件，输送过程中工件不会出现卡滞、下陷的问题，依靠工件与辊面的接触摩擦力即可实现工件的直线滑移，既可以搭配无动力端作为人工推送的周转段，也可在端部加装驱动组件拓展为动力输送段，适配不同节拍的产线需求。

　　整体机架的截面宽度控制在250mm，单段标准长度为3000mm，安装时底部可搭配铝型材专用脚杯或者脚轮完成高度调平，机架侧边的T型槽可直接加装光电传感器安装支架、工件挡停机构、侧边导向条等附属配件，无需额外在型材上钻孔焊接，大幅缩短产线搭建的改造成本与周期。从结构设计逻辑来看，这款输送装置刻意简化了冗余的结构部件，没有采用复杂的钣金折弯机架与重型辊筒，所有零部件均为工业领域通用的标准件，辊子磨损后可直接从型材槽内抽出更换，日常维护无需拆解整体机架，单段机架的自重控制在较低区间，单人即可完成搬运与对位安装，非常适合用于车间内零散工位之间的短距离工件转运，或是作为自动化设备的上下料接驳输送段使用。在实际工况适配中，

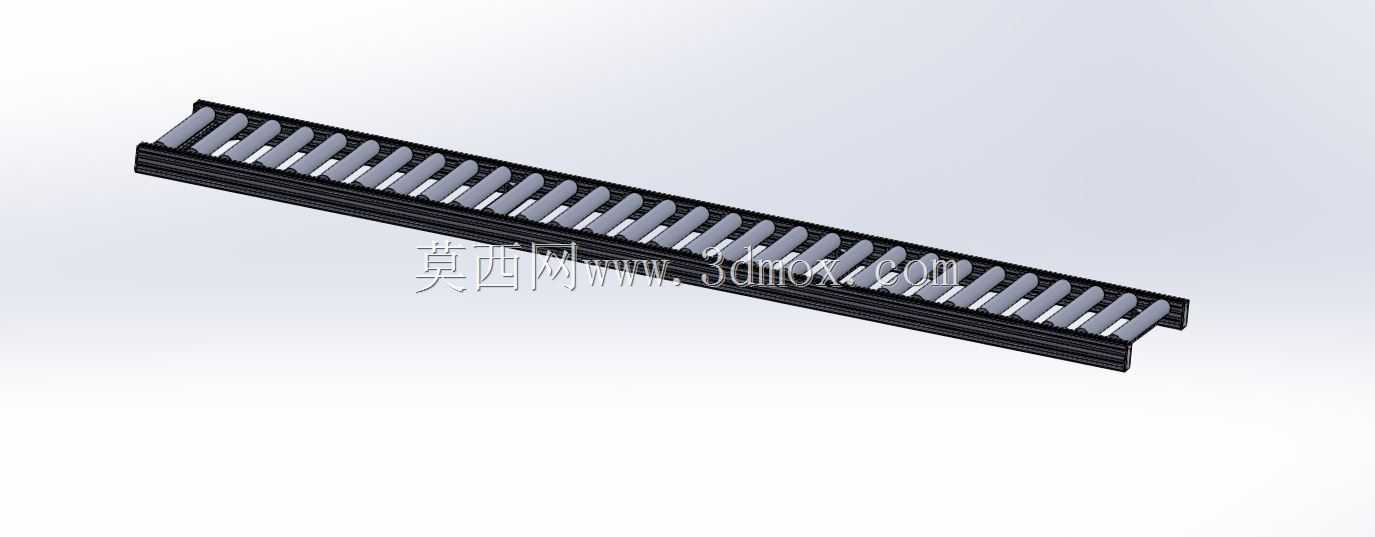

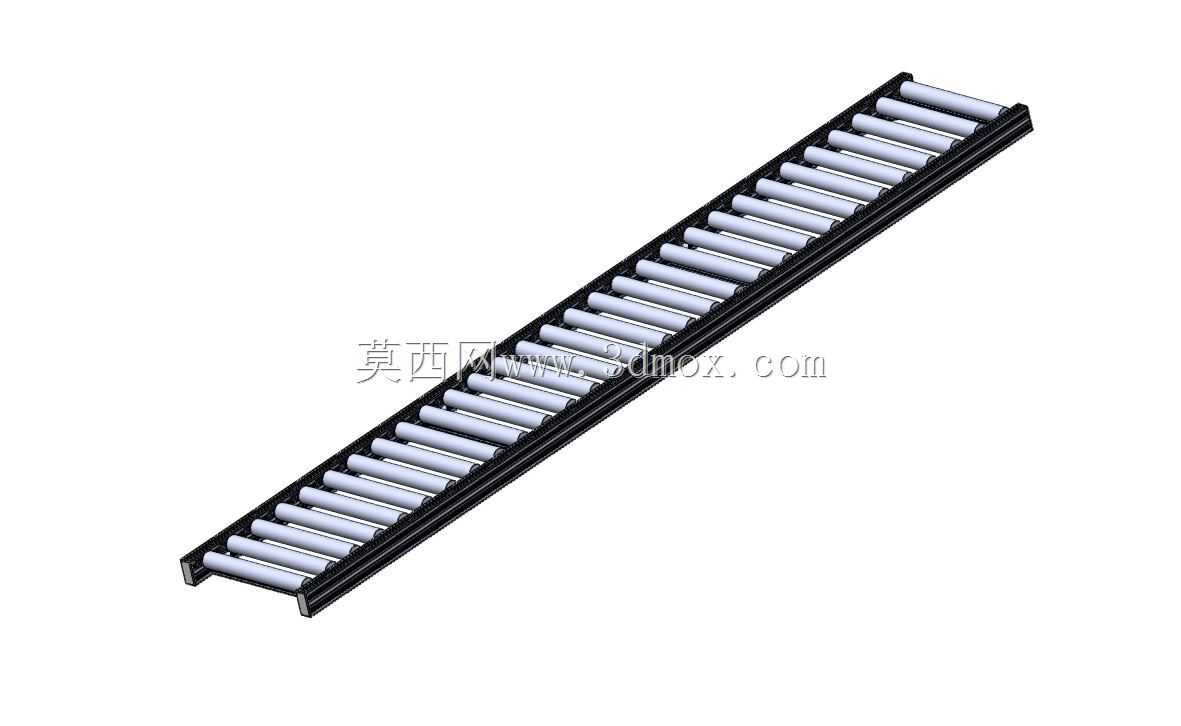

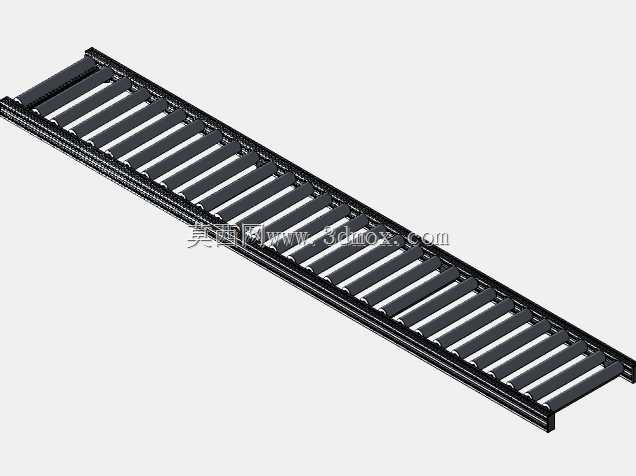

　　该结构可输送的单工件重量上限匹配铝型材的承载能力，适合输送重量在50kg以内的轻型工件，输送面的高度可通过底部支撑型材的拼接长度自由调整，能够与不同高度的工作台、加工设备出料口完成平顺对接，辊子表面可根据输送工件的材质需求更换为包胶辊面，避免刮伤工件表面，也可更换为金属辊面适配有油污、切削液残留的机加工工件输送场景。机架的铝型材表面采用阳极氧化处理，具备基础的防锈耐刮能力，在常规车间环境下长期使用不会出现表层锈蚀脱落的问题，衬里部件采用耐磨工程塑料材质，可降低辊子转动时的摩擦噪音，同时减少辊轴与型材安装位之间的磨损，延长整体结构的使用寿命。在进行三维建模时，该结构所有的型材截面、辊子尺寸、安装孔位均按照工业标准件的实际参数绘制，

　　可直接导出工程图用于零部件采购与装配指导，建模过程中预留了侧边附件的安装空位，设计人员可直接在该模型基础上根据实际项目需求添加挡停、定位、检测等功能组件，无需从零开始搭建基础输送架结构，能够大幅缩短非标输送设备的设计周期。
