三爪自定心车床卡盘夹持工装结构

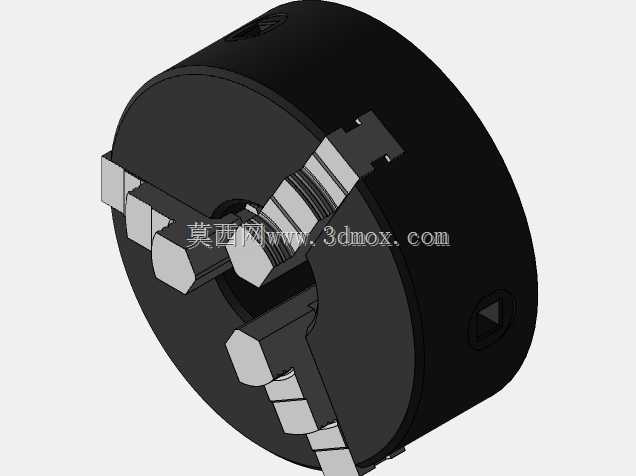

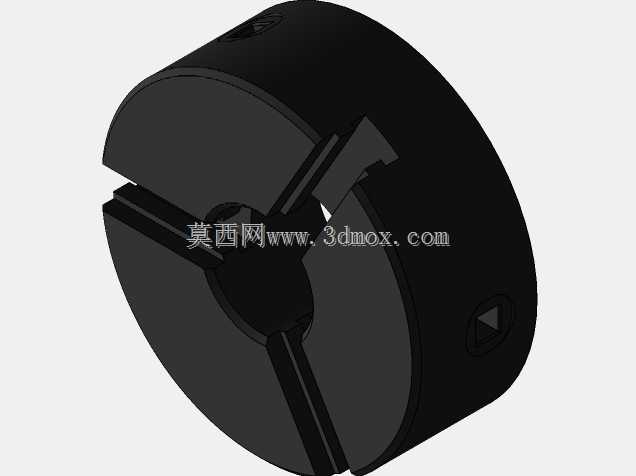

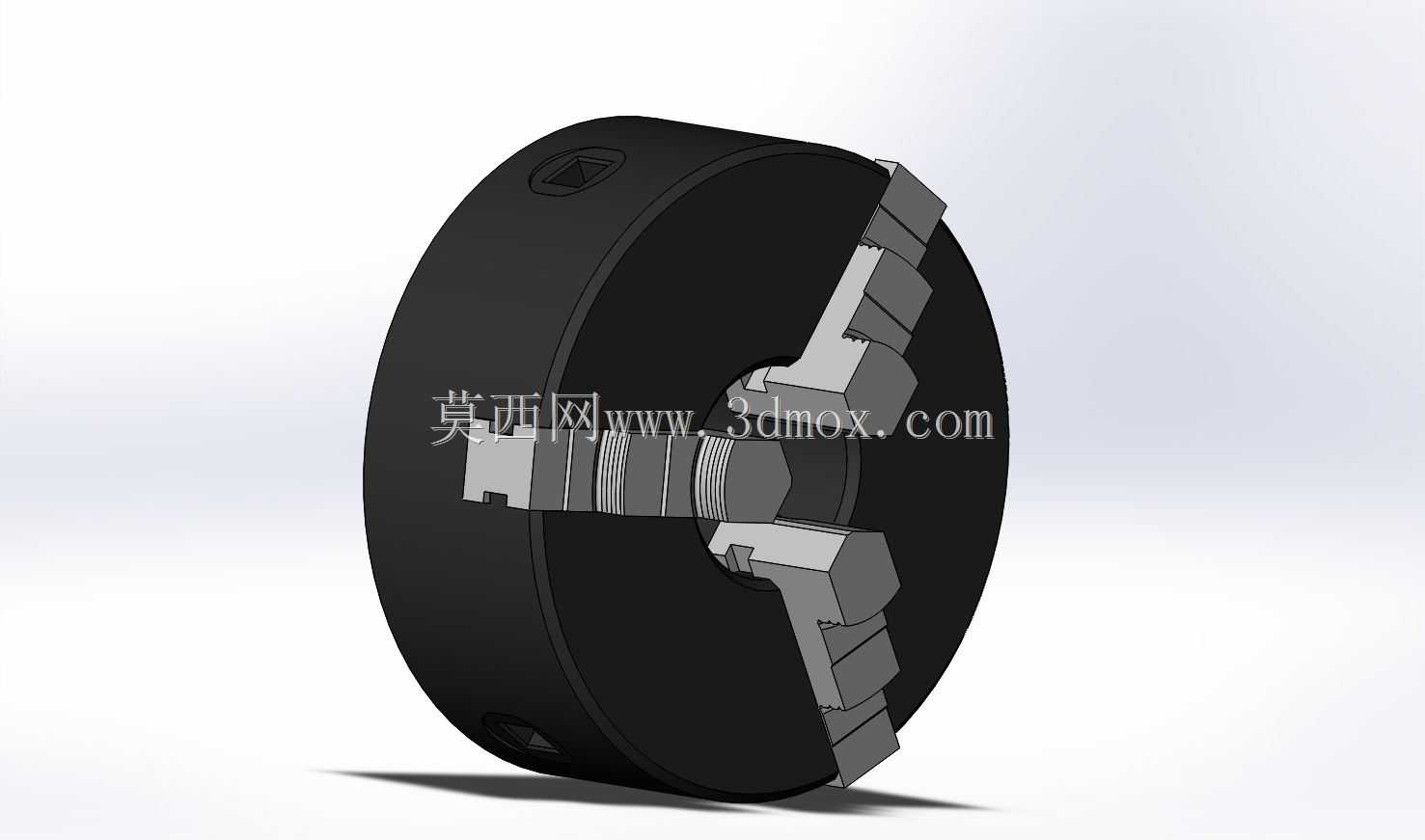

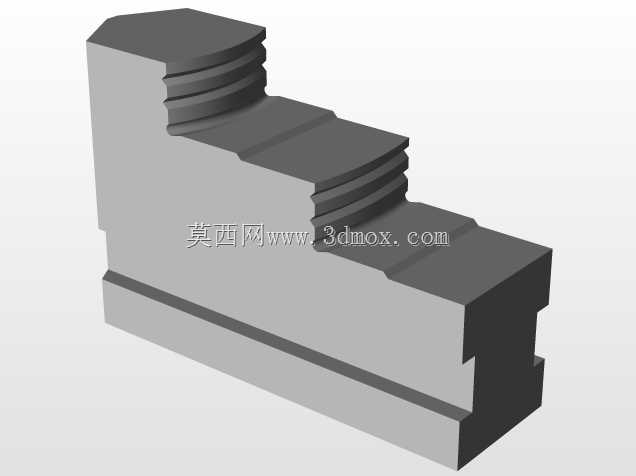

　　在普通卧式车床、经济型数控车床的回转加工场景中，三爪自定心卡盘是应用占比最高的工件装夹部件，承担着棒料、盘类、套类回转零件的装夹定位任务，其装夹精度直接决定工件的同轴度、端面跳动等核心形位公差表现。这款卡盘采用盘式主体结构，主体为高强度铸铁材质，经时效处理消除内应力，避免长期使用过程中出现形变偏移，保证装夹基准的稳定性。三个卡爪沿盘体周向120°均匀分布，采用平面螺纹传动结构，当使用卡盘扳手插入盘体侧方的方孔转动时，平面螺纹同步驱动三个卡爪沿径向同步移动，实现对工件的自动定心夹紧，无需逐个调整卡爪位置，大幅缩短装夹辅助时间，适配中小批量回转零件的快速装夹需求。卡爪采用分离式设计，包含基爪与顶爪两部分，顶爪可根据装夹工件的外形、

　　直径范围更换正爪或反爪：正爪用于夹持直径较小的棒料、盘类工件，夹持时卡爪向中心收拢；反爪用于夹持直径较大的盘类、套类工件，卡爪向外撑开抵住工件内孔或外圆大径位置，适配不同尺寸范围的工件装夹。从安装边界来看，卡盘背部采用标准短圆锥连接结构，可直接匹配对应规格车床主轴的端部法兰，通过锁紧螺栓完成周向固定，安装时需保证卡盘定位端面与主轴轴线的垂直度误差控制在0.02mm以内，避免装夹后工件出现偏心振颤。盘体上的三个卡爪导轨面经高频淬火处理，硬度达到HRC45-50，具备优异的耐磨性能，长期反复滑动后仍能保持卡爪的移动精度，减少定心误差。在实际加工场景中，该卡盘可承受的最高回转转速根据直径规格不同存在差异，大直径卡盘需适当降低转速，

　　避免高速回转时卡爪受离心力作用出现夹持力下降，引发工件飞出的安全隐患。日常使用过程中，需定期向盘体侧方的注油孔注入润滑脂，保证平面螺纹与卡爪啮合面的润滑状态，减少磨损卡顿，同时每次装夹工件前需清理卡爪夹持面、卡盘定位端面的切屑与油污，避免杂质垫入导致装夹定位偏差，影响加工精度。针对薄壁套类零件的装夹，可通过在卡爪与工件接触位置加装软爪，提前车削软爪夹持面至与工件直径匹配的尺寸，进一步提升装夹接触面积，减少装夹变形，保证薄壁零件的加工圆度。卡盘的三个卡爪具备自定心特性，常规装夹下定心精度可控制在0.05mm以内，能够满足绝大多数普通回转零件的加工精度要求，若需更高的装夹精度，可在装夹后通过百分表打表校正工件外圆或端面，

　　微调卡爪位置补偿装夹误差。在设备维护层面，长期闲置的卡盘需在夹持面、导轨面涂抹防锈油，避免锈蚀导致卡爪移动卡滞，拆卸卡盘时需在车床导轨上放置木板承接，避免卡盘坠落砸伤导轨或操作人员。这款卡盘的结构设计充分考虑了车床加工的实际工况，传动结构简单可靠，装夹操作便捷，适配绝大多数常规回转加工场景，是车床类设备不可或缺的核心配套工装部件，其结构设计的合理性直接影响加工效率与成品零件的质量稳定性，建模过程中完整还原了平面螺纹传动副、卡爪阶梯齿啮合结构、盘体安装定位面、扳手孔等细节结构，可用于机床教学演示、卡盘结构改进设计、车床虚拟装配仿真等场景。
