WN-135焊接螺母结构设计三维数模

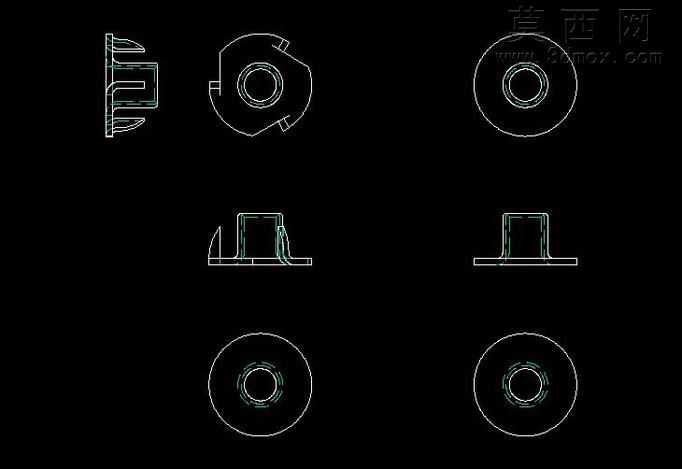

本模型为适用于木材、塑料等软性基材连接的WN-135焊接螺母，建模过程严格遵循紧固件设计规范，首先通过草图绘制完成螺母各视角的轮廓线绘制，精准定位内螺纹公称直径、法兰盘外径、焊接定位凸点的尺寸参数，保证各视图投影关系完全匹配机械制图标准。建模阶段采用参数化设计逻辑，先构建螺母主体的回转基体，通过拉伸、切除特征完成内螺纹牙型的精细化建模，螺纹牙距、牙型角完全匹配通用公制螺纹标准，确保与对应规格螺栓的配合精度；针对焊接定位结构，通过凸台拉伸特征构建三个均匀分布的焊接定位凸耳，凸耳的高度、倾斜角度经过反复校核，既能够保证焊接过程中螺母与基材的定位稳定性，又可避免焊接应力集中导致的基材变形。法兰盘部分采用圆角过渡处理，所有锐边均做倒角优化，既消除了安装过程中的割手风险，也能提升焊接后连接部位的结构强度，避免应力开裂。模型完成后通过装配干涉检查验证，确保与配套螺栓、焊接工装的配合无干涉，材质参数预设为常用低碳钢材质，渲染阶段赋予金属哑光质感，清晰呈现各结构的边界与轮廓，多视角工程视图完整展示了螺母的剖面结构、外形轮廓、焊接点位分布，能够直接用于生产加工的图纸参考、紧固件选型的结构验证，以及装配工艺的模拟演示，设计过程中充分考虑了软性基材的连接特性，通过增大法兰盘接触面积分散压应力，避免螺母在压入、焊接过程中出现基材凹陷、开裂的问题，焊接凸点的设计能够让焊锡均匀填充连接缝隙，提升连接后的抗扭、抗拉拔性能，完全满足家具、塑料制品、轻型木结构等场景的紧固连接需求。
