平方根函数数学原理演示机械装置

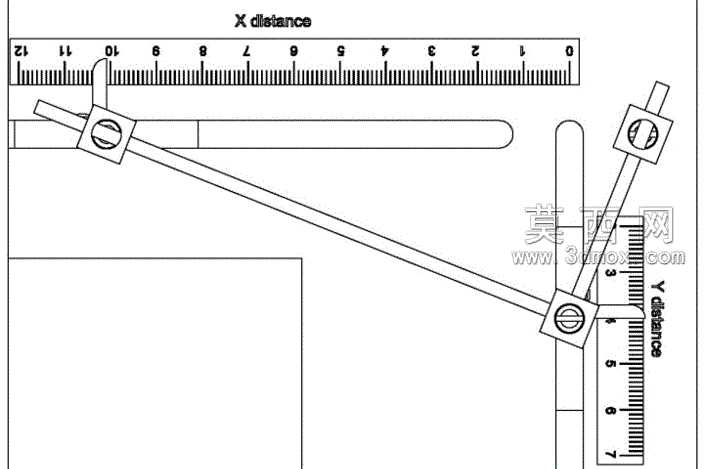

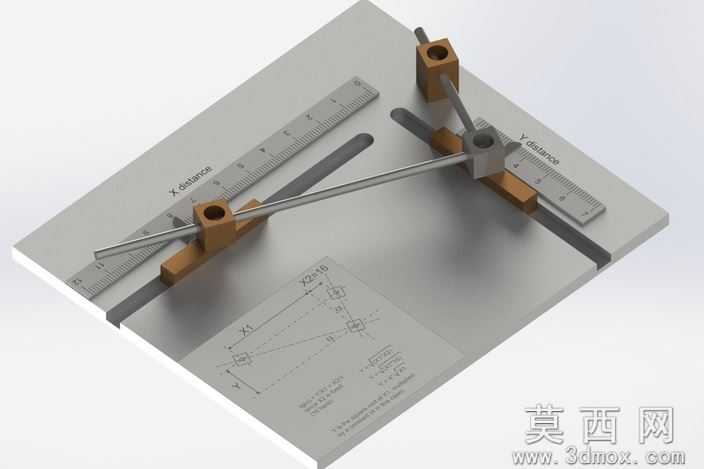

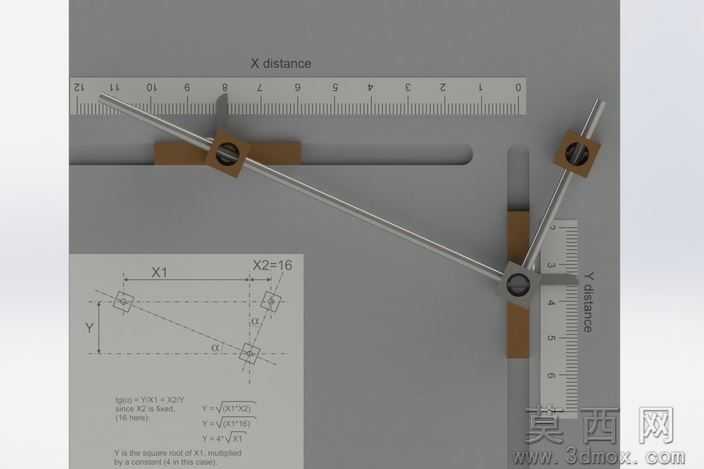

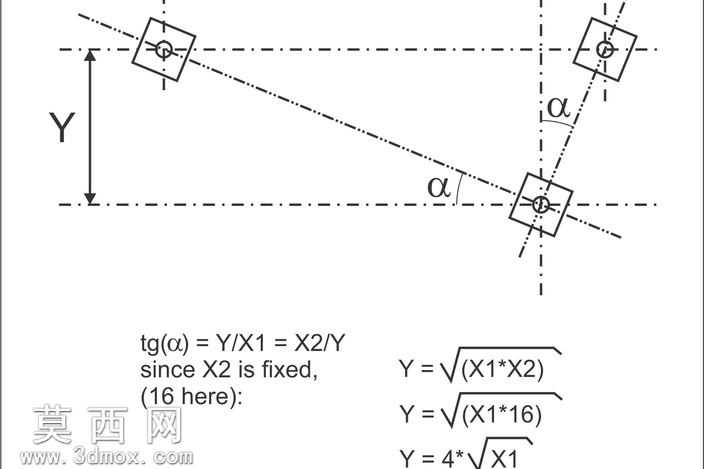

本作品是用于演示平方根函数运算关系的机械教学装置，采用三维建模软件完成全参数化设计，整体以平整的安装底板作为承载基座，底板表面设置正交排布的滑移导轨，搭配两个可沿导轨独立滑动的铜质滑块，滑块之间通过定长刚性连杆实现运动耦合，以此将X方向的输入位移转化为Y方向的输出位移，精准复现Y等于X平方根的函数对应关系。建模过程中对所有零件进行了严谨的尺寸约束与配合定义，导轨与滑块之间采用间隙配合模拟真实滑动状态，连杆与滑块的铰接处设置同轴心配合，保证机构运动过程无卡顿、无过定位，运动轨迹完全符合数学推导结果。渲染阶段采用哑光金属材质模拟底板的金属质感，为铜质滑块赋予暖调金属材质区分功能部件，导轨采用镀铬亮面金属材质提升视觉层次，连杆采用哑光钢材材质还原工业构件质感，底板上印制的刻度标尺与原理示意图采用贴图材质实现，清晰标注X、Y轴方向与刻度数值，同时在底板一角放置原理推导示意图，直观展示机构的几何运算逻辑。设计思路围绕数学原理的具象化表达展开，通过纯机械结构的运动传递，将抽象的平方根函数关系转化为肉眼可见的位移对应关系，无需电子元件即可完成函数运算演示，适用于数学教学、机械原理科普场景。建模时充分考虑了3D打印与实物加工的可行性，所有零件均设置合理的拔模斜度与壁厚，铰接孔预留标准销轴的安装余量，导轨的截面尺寸采用通用型材规格，既可以通过3D打印制作教学演示样机，也可以采用金属切削加工制作高精度展示模型。整体机构运动顺滑无死点，当输入滑块沿X轴移动至对应刻度位置时，输出滑块在Y轴停留的位置刻度恰好为输入值的平方根，直观展现了几何作图求解平方根的机械实现方式，将抽象的数学公式转化为可操作、可观察的实体机械结构。
