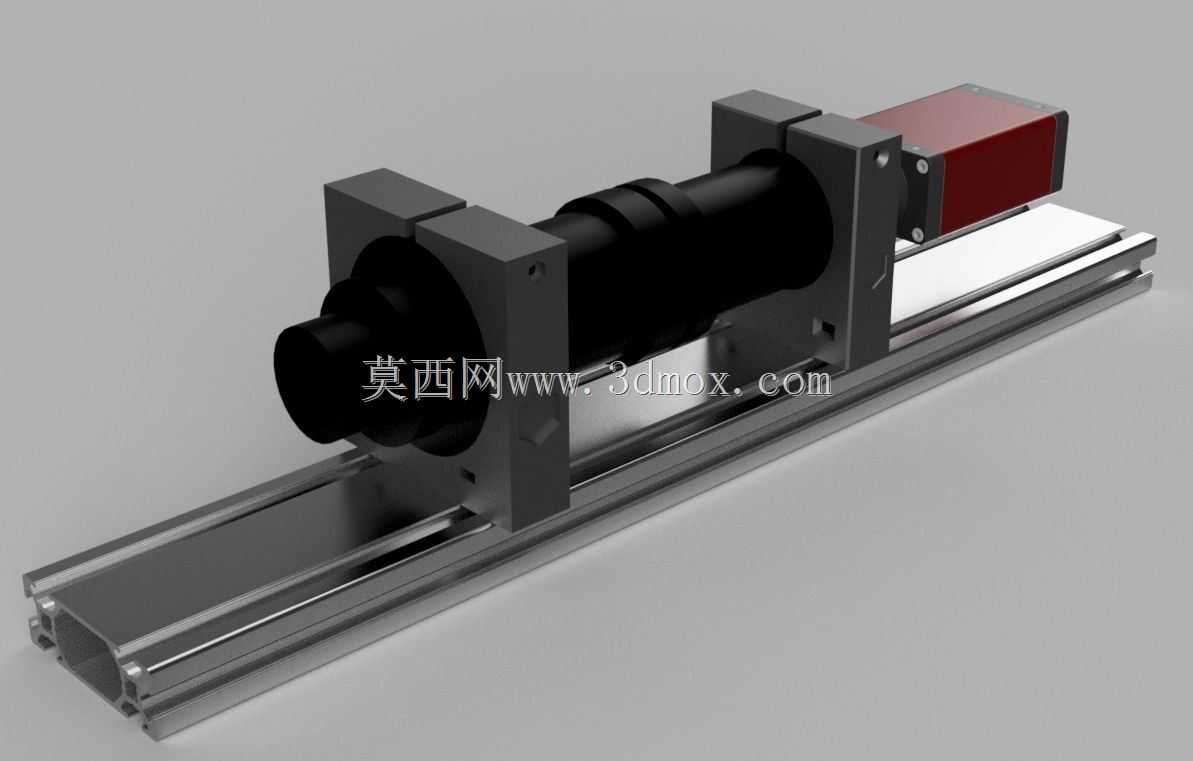

远心透镜铝型材安装固定结构设计

　　这套安装结构针对机器视觉检测场景的镜头部署需求设计，核心是将Moritex ML-Z07545远心透镜稳定固定在60x20mm规格的工业铝型材上，适配自动化产线上的尺寸测量、缺陷识别、定位引导类视觉工位的搭建需求。在3C电子零部件检测、精密五金件尺寸筛查、半导体封装对位这类对成像光路稳定性要求极高的场景中，远心镜头的安装刚性直接决定成像一致性，哪怕微米级的位置偏移，都可能导致测量数据跳变、检测误判率上升，这套安装结构的设计逻辑完全围绕这类实际工况的痛点展开。

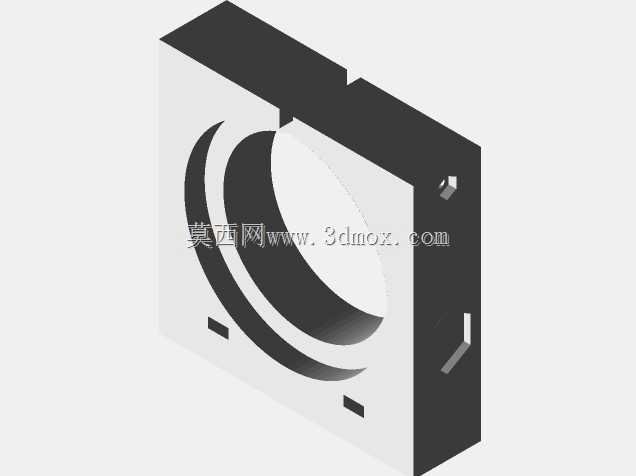

　　从结构功能来看，整套组件分为镜头夹持座、型材连接滑块、锁紧调节单元三个核心部分。镜头夹持座采用分体式抱箍结构，内孔匹配ML-Z07545远心透镜的镜身外径，接触面做了微倒角处理避免刮伤镜身阳极氧化层，抱箍的锁紧间隙控制在0.2mm，既保证足够的夹持力防止镜头在设备启停、型材受外力振动时发生轴向窜动或周向转动，又不会因为锁紧力过大导致镜身变形影响内部光学镜片的同轴度。型材连接部分直接适配60x20mm工业铝型材的标准槽宽，滑块嵌入型材槽内后可沿型材长度方向自由滑动，调整镜头的轴向工作距离，调整到位后通过内六角紧定螺钉实现无间隙锁止，不需要额外加工安装孔，能大幅缩短视觉工位的调试周期。

　　设计过程中优先考虑了安装边界的适配性，整套夹持结构在铝型材上安装完成后，总高度不超过镜头光轴到型材安装面的设计距离，侧向突出尺寸控制在35mm以内，不会和产线上的工件输送机构、光源安装支架、其他检测传感器产生运动干涉。镜头的光轴高度可以通过夹持座与滑块之间的微调垫片进行0.1mm梯度的高度补偿，适配不同工作距离下的镜头与被测工件的高度差，不需要重新加工连接件就能完成光路校准。结构的材质选型兼顾刚性与重量，夹持座采用6061铝合金经数控铣削加工，表面做黑色阳极氧化处理，既可以减少环境光在结构件表面的反射对成像造成的杂光干扰，又能控制整体重量，避免长时间使用后铝型材受重载产生弯曲变形，影响光轴水平度。

　　在实际设备集成场景中，这套安装结构不需要对铝型材做二次裁切、钻孔加工，直接利用铝型材的标准T型槽就能完成装配，对于需要频繁调整镜头位置的视觉打样工位、多品种小批量的柔性检测产线来说，能大幅降低机构改造的工作量。结构的锁紧单元做了防松设计，紧定螺钉的端部镶嵌尼龙防滑垫，即使设备长时间运行产生持续振动，锁紧位置也不会发生偏移，能长期维持镜头光轴与被测面的垂直精度，减少日常运维中的光路校准频次。考虑到远心镜头通常需要搭配同轴光源、环形光源使用，夹持座侧面预留了标准M4螺纹孔位，可以直接安装光源支架，不需要额外加装连接件，进一步压缩整个视觉检测单元的安装空间，让整体结构更紧凑。

　　整个结构的设计完全遵循工业铝型材的模块化装配逻辑，所有连接尺寸都符合工业自动化的通用标准，既可以单独用于单镜头的检测工位，也可以多组并排安装在长段铝型材上，搭建多镜头同步检测的阵列式视觉系统，适配不同幅宽的工件检测需求。在结构强度校核阶段，针对设备运行中常见的10-2000Hz频率范围的振动做了模拟验证，夹持结构的固有频率避开了产线常见的振动频段，不会在设备运行时产生共振导致成像模糊。
