光学检测用底置式滑动支架结构设计

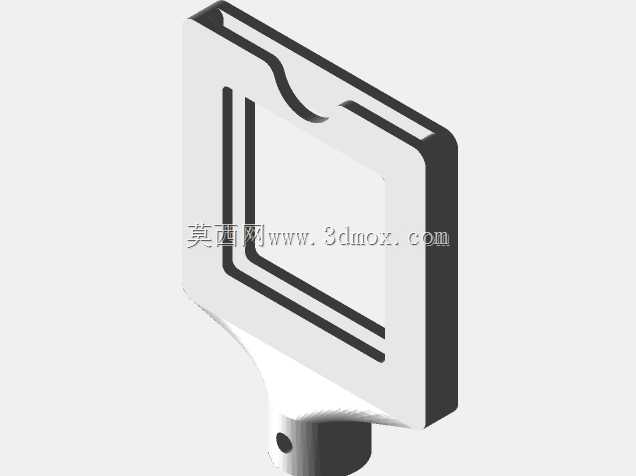

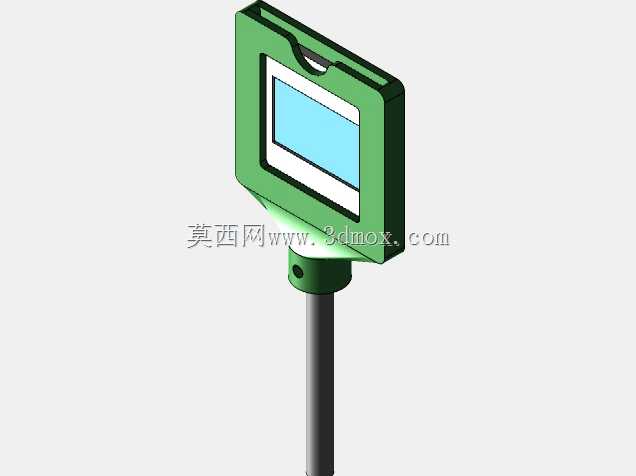

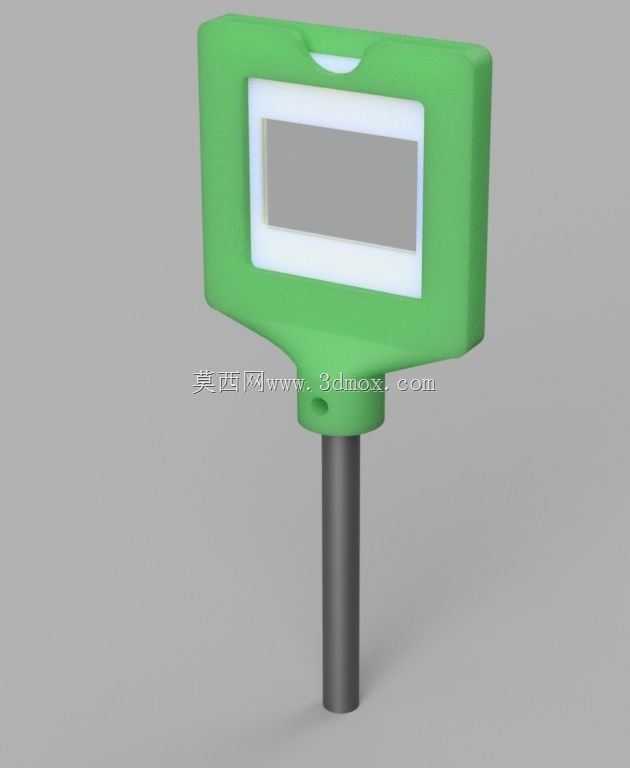

　　在精密光学检测、光路校准类通讯器件生产工位中，这类滑动支架是承载光学镜片、滤光片或小型成像模组的核心定位构件，区别于常规侧装或吊装支架，底置式的安装结构能让光路从支架上方垂直穿过，避免侧向安装带来的重心偏移问题，尤其适配50x50mm规格的标准光学滑片安装需求，在通讯光模块耦合、端面检测工序中，能减少支架本身对光路的遮挡，保证检测光束的完整通过率。从结构设计逻辑来看，支架上部的绿色握持壳体采用圆角过渡的矩形造型，正面预留的矩形开窗刚好匹配光学滑片的安装视窗，开窗边缘做了0.8mm的凸台限位，滑片装入后不会出现横向窜动，壳体顶部的内凹缺口是为了方便操作人员用指尖取放滑片，不需要额外借助镊子等工具，减少精密光学元件被夹伤的概率。

　　下部的圆柱形安装柱是整个支架的定位基准，柱体直径与工作台面的安装孔做H7/g6的间隙配合，安装时可以直接插入对应工位的定位孔中，不需要额外的紧固件就能实现快速换装，柱体与上部壳体的连接位置做了环形加强筋，避免频繁插拔导致的连接部位断裂，同时柱体长度经过核算，装入工作台后滑片的中心高度刚好匹配检测光路的光轴高度，不需要额外调整垫片就能满足光路同轴度要求。滑动功能的实现依托壳体与内部滑块的配合结构，滑块采用耐磨POM材质加工，与壳体内部的导轨槽做小间隙配合，滑动行程控制在15mm范围内，刚好覆盖光学检测中常用的对焦调整范围，滑动阻尼经过调校，既可以手动顺畅推动调整位置，调整到位后又能依靠材料本身的摩擦力保持位置稳定，

　　不会因为设备的轻微振动出现位置偏移。在实际产线应用中，这类支架主要用在通讯光器件的端面外观检测、插损测试工位，每个工位会根据检测点位的数量配置4-6个同规格支架，统一安装在光学工作台的定位孔阵列中，因为安装柱的直径统一，不同工位之间的支架可以通用互换，减少备件库存的种类。设计时特意将支架的握持部分做了防滑的哑光表面处理，操作人员手上沾有少量无尘擦拭液时也能稳定拿取，不会出现打滑掉落的情况，壳体边缘全部做了R2以上的圆角处理，避免尖锐边角刮伤无尘服或者刮擦光学元件的镀膜表面。从安装边界来看，支架装入工作台后，上部壳体的下表面与工作台面保留2mm的间隙，避免滑动时壳体与工作台面产生摩擦，同时也方便清理工作台面的灰尘和碎屑，

　　不会因为积尘导致支架安装倾斜。支架的整体重量控制在28g左右，频繁更换工位时操作人员的手部疲劳度更低，适合产线批量作业的使用场景。在结构强度校核阶段，针对安装柱的插拔寿命做了专项验证，经过1000次插拔试验后，柱体的磨损量小于0.02mm，依然能满足定位精度要求，上部壳体的开窗位置平面度控制在0.05mm以内，保证装入的光学滑片不会因为支架变形出现倾斜，导致光路偏折。不同于通用型的光学调整架，这款支架没有配置复杂的微分头调整结构，针对固定焦距的检测工位做了简化设计，在保证定位精度满足使用要求的前提下，大幅降低了构件的加工成本，适合通讯制造产线大批量配置使用，滑动结构的配合间隙控制在0.03mm以内，调整过程中不会出现明显的空程，位置重复定位精度可以达到0.02mm，完全满足光器件检测的精度要求。
