工业视觉检测用Moritex标准远心透镜结构

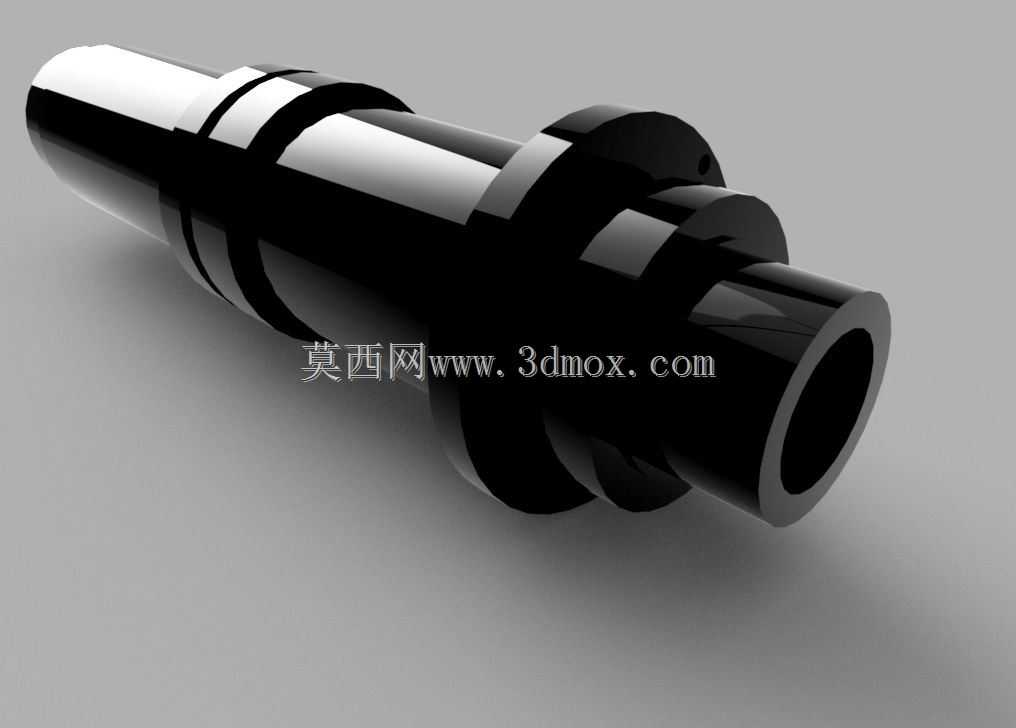

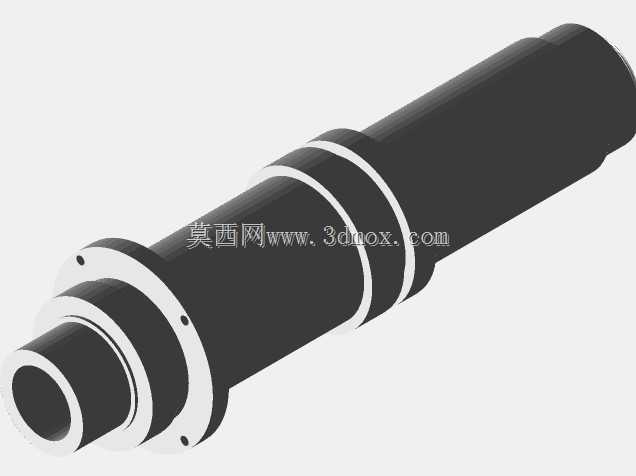

　　这款远心透镜的结构设计完全围绕工业机器视觉检测场景的实际需求展开，在精密尺寸测量、外观缺陷筛查类工位上，这类光学部件是决定检测精度的核心硬件。不同于普通成像镜头，远心透镜通过特殊的光路设计消除透视畸变，当被测工件存在高度差、或者工位上工件摆放存在小幅上下位移时，成像倍率不会发生偏移，这一特性直接决定了它在3C电子零部件尺寸检测、精密五金件形位公差测量、半导体晶圆外观筛查这类对精度要求达到微米级的工位上不可替代。从结构外形来看，整个镜筒采用分段式阶梯轴设计，不同直径的轴段分别承担光学镜片固定、安装基准定位、调焦行程限位的功能，最靠近被测物的前端镜筒直径最小，能够深入狭窄的工件内腔完成局部特征成像，避免镜筒外壁与工件、工装夹具发生干涉；

　　中段的大直径凸缘是整个镜头的安装基准面，加工时严格保证凸缘端面与镜筒光轴的垂直度，安装时该端面与视觉支架的安装面贴合，配合圆柱面的定位公差，能将光轴与相机靶面的倾斜误差控制在极小范围内，避免出现成像一侧清晰一侧模糊的问题。镜筒尾部的接口段适配标准工业相机的C/CS安装接口，接口处的螺纹公差经过严格控制，旋转安装时不会出现光轴偏移，同时预留的锁紧结构能在调焦完成后固定镜筒位置，避免设备运行过程中受振动影响出现焦距漂移。设计过程中，光学镜片的固定结构充分考虑了工业现场的温变与振动工况，每片镜片都采用隔圈加压圈的固定方式，隔圈的厚度尺寸经过精确计算，保证各镜片之间的空气间隔符合光学设计要求，压圈的拧紧力矩控制在合理范围，

　　既不会因为压力过大导致镜片产生内应力影响成像质量，也不会因为压力不足在设备长期振动后出现镜片移位。镜筒内壁全部做了消光螺纹处理，减少内部杂散光的反射，避免成像画面出现眩光、鬼影问题，即使在高对比度打光的检测场景下，也能保证工件边缘的成像锐度。从安装边界来看，这款镜头的整体长度适配常规200mm工作距离的视觉检测工位，最大外径处不会遮挡同轴光源的光路，当搭配环形光源、同轴光源或者碗状漫射光源使用时，镜筒结构不会在工件表面形成额外阴影，保证打光的均匀性。在实际产线应用中，这类镜头常搭配百万至千万像素级的黑白工业相机使用，用于检测精密冲压件的毛刺尺寸、注塑件的缩水缺陷、电子连接器的针脚共面度、印刷电路板的线路偏移等项目，相比普通工业镜头，

　　它的测量重复精度能提升一个数量级，不会因为工件的位置小幅波动出现测量数据跳变，能大幅降低视觉检测系统的误判率。镜筒的材质选择兼顾了重量与结构稳定性，采用轻量化的金属材质加工，表面做黑色阳极氧化处理，既减少环境光的反射干扰，也具备一定的耐磨与抗腐蚀能力，能适应车间内存在少量切削液、粉尘的常规工业环境，长期使用不会因为表面锈蚀影响安装精度。整个结构没有多余的冗余设计，所有阶梯轴段的直径变化都服务于光学路径与安装需求，没有为了外观增加不必要的曲面结构，加工工艺性良好，普通的数控车床就能完成所有外形结构的加工，后续的镜片装配工序也设计了对应的装配基准，不需要复杂的专用工装就能完成光轴校准，能有效控制生产与装配成本。在选型适配时，只需要确认镜头的工作距离、视场范围与相机靶面尺寸匹配，就能直接替换同规格的标准远心镜头，安装尺寸完全兼容市面上主流的视觉调整支架，不需要额外加工转接配件，能缩短视觉检测设备的组装调试周期。
