大功率近紫外LED封装发光组件结构

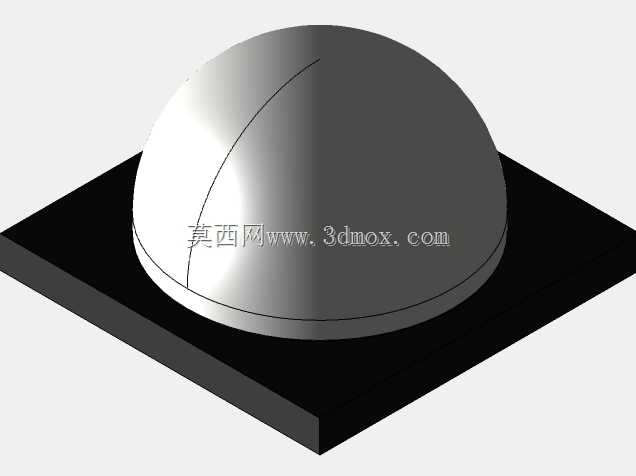

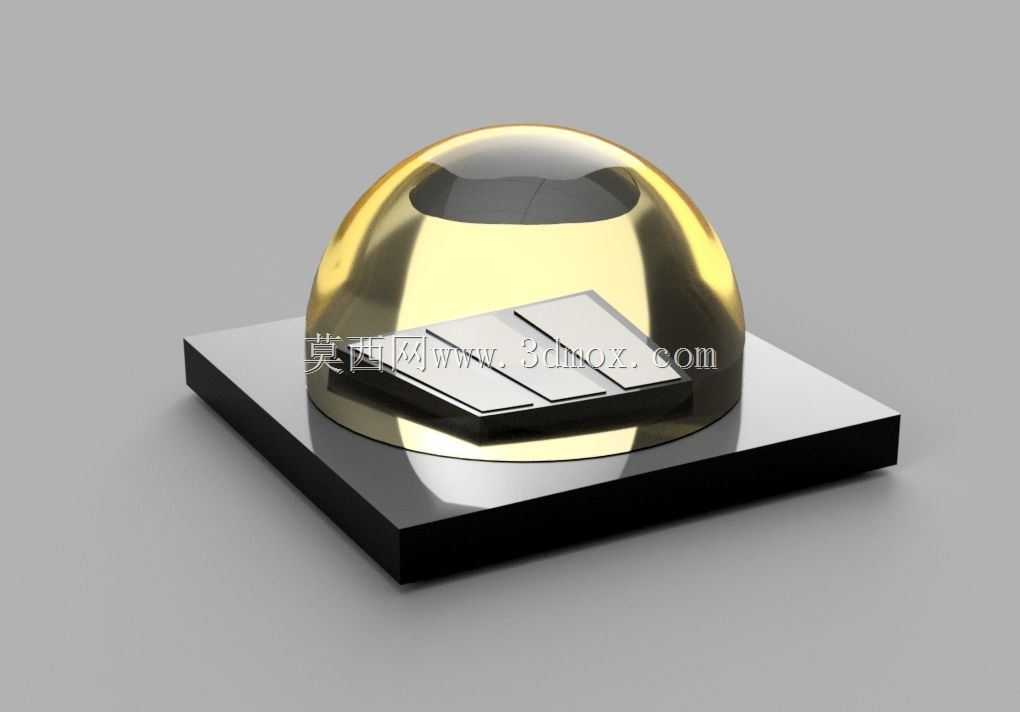

　　在紫外固化、荧光检测、特种印刷这类工业场景里，近紫外LED的选型一直是结构工程师绕不开的环节，不同于常规照明类LED，近紫外波段的器件对封装结构的光学效率、散热路径、安装适配性都有更严苛的要求，这款Z5系列近紫外LED的结构设计，刚好踩中了工业级应用的核心需求点。先从安装边界说起，器件采用方形陶瓷基座搭配半球形石英透镜的结构，基座底面为标准SMD焊接面，引脚布局适配常规大功率LED焊盘，不需要额外定制转接板就能直接适配市面主流的铝基紫外灯板，基座的侧边做了微小的定位倒角，在SMT贴片时能配合吸嘴完成精准对位，避免贴装偏移导致的出光角度偏差。半球形透镜的曲率经过专门调校，出光角度控制在60度左右，

　　既不会像大角度透镜那样把光强分散到无效区域，也不会像小角度聚光透镜那样在固化面形成明显的光斑亮边，在平板印刷、桌面级UV固化设备里，多颗器件阵列排布时，相邻灯珠的光斑能在工作距离上形成均匀的辐照面，不需要额外添加复眼光学组件就能满足均匀度要求。散热结构的设计是这类大功率紫外器件的核心，陶瓷基座直接和芯片热沉做共晶焊接，热阻比常规塑封LED低40%以上，在满功率驱动时，基座表面的温度能稳定控制在安全阈值内，不需要额外加装体积庞大的铜质散热柱，只需要在灯板背面贴合常规厚度的铝散热片，就能满足连续24小时工作的散热需求，这一点在紧凑型手持固化设备、小型荧光检测仪器的结构设计里优势非常明显，能大幅压缩整机的内部空间占用。从功能特性上看，

　　这款近紫外LED的封装透镜采用了高透紫外的石英材质，不会像普通玻璃透镜那样吸收近紫外波段的能量，长期工作下透镜的透光率衰减幅度远低于普通封装器件，适合在工业产线这类需要长时间连续运行的场景使用，透镜和基座的密封采用了无机焊料封接，不存在有机胶封接在紫外照射下老化开裂的问题，能在有一定湿度、少量挥发性有机物的工业环境下稳定工作，不会出现透镜脱落、内部芯片受潮失效的情况。在做整机结构适配的时候，需要注意灯板上器件的排布间距，结合60度的出光角度，工作距离在20mm时，单颗器件的有效辐照光斑直径大概在23mm左右，阵列排布时相邻灯珠的中心距控制在20mm，就能保证辐照面的均匀度偏差在10%以内，不需要额外做光学仿真反复调整参数。

　　另外基座的高度公差控制在±0.05mm，多颗器件贴装后，透镜顶面的高度差非常小，在需要加装保护玻璃的设备结构里，不需要给每颗器件做高度补偿，直接在灯板上方预留1mm的间隙安装高透紫外玻璃即可，不会出现个别器件顶到玻璃的情况。在光学检测类设备的应用里，这款器件的发光光谱集中在近紫外波段，没有多余的可见光杂波，在做荧光物质激发时，不需要额外添加滤光片过滤杂光，能简化检测光路的结构设计，减少光学零件的数量，降低整机的装配调试难度。不同于早期插件式的紫外LED，这款SMD封装的器件能完全适配常规的SMT贴片工艺，不需要人工插件焊接，能大幅提升批量生产时的装配效率，焊接时的耐温参数符合无铅回流焊的标准曲线，不会出现焊接过程中透镜移位、封装开裂的问题。在做散热结构设计时，只需要保证铝基板和散热壳体之间的导热硅脂层厚度均匀，不需要额外做复杂的散热齿结构，就能满足满功率运行的散热要求，对于紧凑型设备的结构设计来说，能省出不少内部空间用来布置驱动电路、传感器这类其他组件。
