飞利浦Lumileds紫外LED发光元件结构

　　在紫外固化、荧光检测、紫外消杀类设备的光源选型环节，表面贴装型紫外LED的结构精度直接决定了整板的光路一致性与焊接良率，本次拆解建模的Lumileds Luxeon UV系列器件，是当前工业级紫外光源模组里应用占比较高的表贴器件，建模过程完全还原了量产器件的实际装配层级，能直接用于PCB布局阶段的干涉检查、散热结构匹配以及光路模拟的占位参考。从实际应用场景来看，这类紫外LED常被集成在小型紫外固化笔、台式荧光分析仪、便携式消杀设备、印刷行业的在线UV固化工位上，不同波段的U1、U2型号对应不同的激发波长，U1段多用于荧光物质激发检测，比如刑侦痕迹勘查、生物试剂荧光标定场景，U2段则更多面向表层固化、浅表消杀类场景，

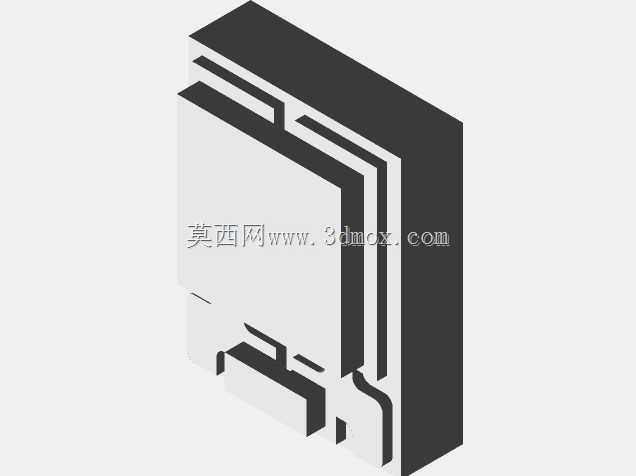

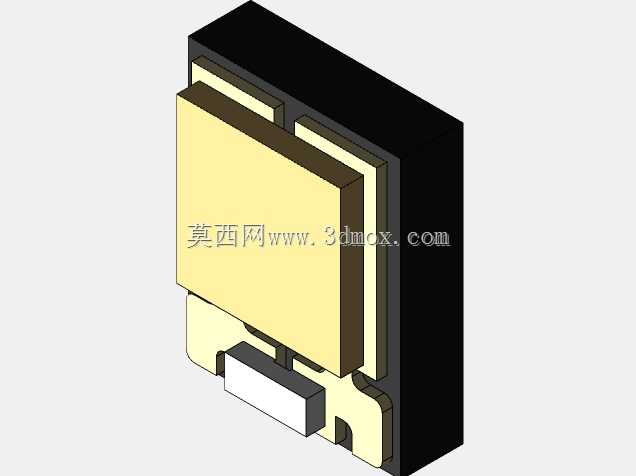

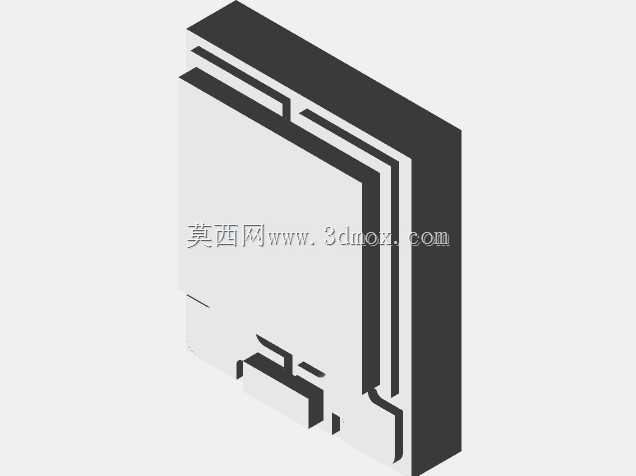

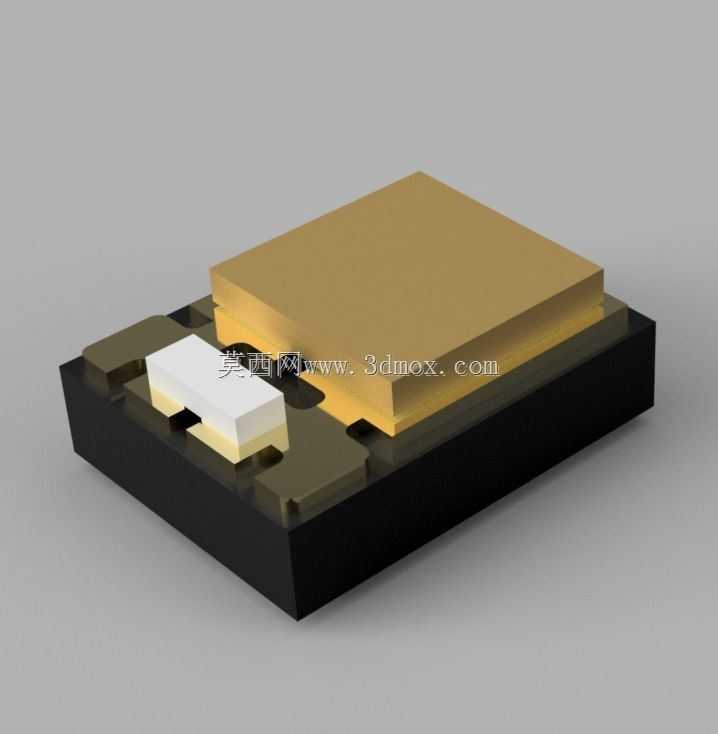

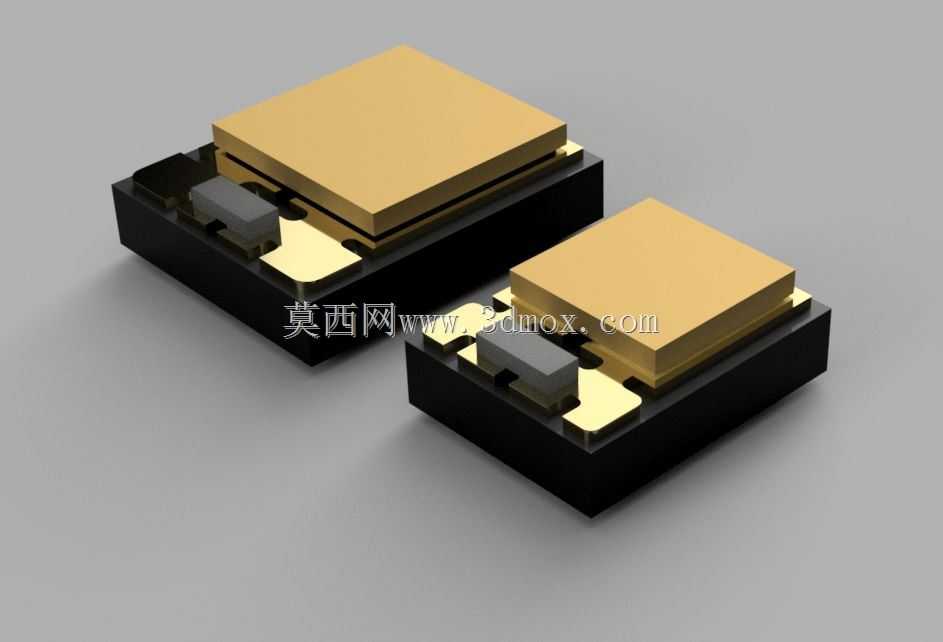

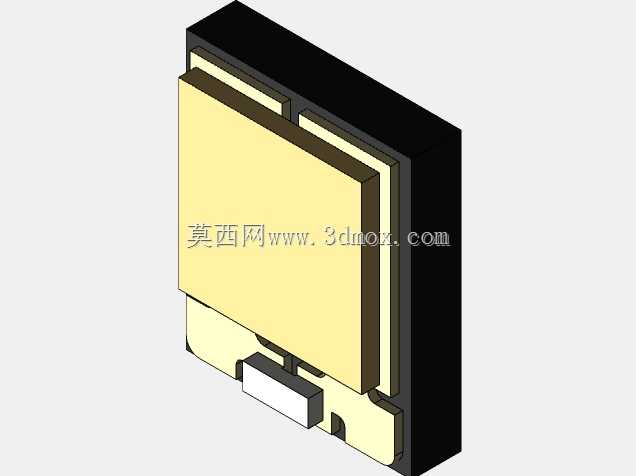

　　两种型号采用完全一致的封装外形，仅内部发光芯片的波段参数存在差异，这也是建模时统一封装结构的核心原因——方便设计人员在同一块PCB上完成不同波段器件的互换布局，不需要额外调整焊盘与周边结构的避让空间。从产品功能特性来看，该器件采用陶瓷基座加金属热沉的封装结构，底部的镀金焊盘同时承担电气连接与散热传导的作用，黑色的塑封围坝将发光芯片围合在中心区域，既可以阻挡侧边的紫外光线泄漏，提升正向出光效率，也能为顶部的石英透镜提供定位基准，建模时特意还原了围坝与基座的台阶差，这个尺寸细节在做透镜贴合、点胶封装的工装设计时非常关键，一旦台阶尺寸建模偏差超过0.1mm，就会导致点胶量失控或者透镜偏移，直接影响出光角度的一致性。设计思路上，这类表贴紫外LED的结构完全围绕散热与出光效率两个核心指标展开，顶部的金色金属盖板并非装饰件，而是与内部热沉直接连通的导热结构，能够将芯片工作时产生的热量快速传导到PCB的散热焊盘上，建模时还原了盖板与基座之间的装配间隙，这个间隙是为了匹配回流焊时的热膨胀系数差，避免高温焊接过程中盖板与陶瓷基座之间出现应力开裂。外形尺寸与安装边界方面，该器件采用标准的3535表贴封装尺寸，也就是长宽均为3.5mm，总高度不超过1.8mm，焊盘的宽度与间距完全符合工业级表贴器件的通用焊接规范，建模时特意标注了焊盘外侧的禁布区范围——在焊盘外侧0.5mm范围内不能布置高于器件本体的结构件，否则会影响回流焊时的热风循环，导致虚焊问题；

　　同时器件顶部的出光区域上方需要预留至少1mm的净空区域，不能布置遮挡光路的结构，若需要加装二次透镜，透镜的入光面与器件出光面的距离要控制在0.2-0.4mm之间，距离过大会导致紫外光在空气层中出现额外衰减，距离过小则容易在装配时刮伤器件表面的石英保护层。在做设备结构设计时，很多新手工程师容易忽略这类LED的侧面漏光问题，实际上黑色塑封围坝虽然做了吸光处理，但在高功率驱动下，围坝与基座的接缝处还是会有少量紫外光溢出，所以建模时也还原了围坝的实际厚度，方便设计人员在器件周边布置黑色遮光挡圈，挡圈的高度只要略高于器件本体0.2mm，就能完全遮挡侧面漏光，避免杂光影响检测精度或者固化均匀性。另外，该器件的极性标识做在基座的一角，

　　建模时还原了这个缺角标识的位置与尺寸，在做SMT贴片的钢网设计时，这个缺角可以作为视觉识别的定位基准，提升贴片的位置精度，避免极性反向导致的器件烧毁问题。从散热设计的角度来看，器件底部中心的大尺寸散热焊盘需要与PCB上的散热过孔直接连通，建模时特意区分了信号焊盘与散热焊盘的厚度差，散热焊盘的锡膏厚度要比信号焊盘厚0.05mm左右，这样回流焊后散热焊盘的焊接空洞率能控制在5%以内，保证热量能够顺利传导到PCB的散热层，避免芯片结温过高导致的波长漂移、寿命缩短问题。在做光路模拟时，这个模型的出光面位置、发光区域尺寸完全匹配实际器件的参数，能够直接导入光学仿真软件中做光线追迹计算，不需要再额外调整发光面的位置参数，能大幅缩短光学系统的设计周期。很多设计人员在选型时容易只关注器件的光电参数，忽略封装结构的尺寸细节，比如顶部盖板的边缘倒角、焊盘的圆角尺寸，这些细节在做自动化贴装的吸嘴设计、焊盘钢网开口设计时都会直接影响生产良率，本次建模完全按照量产器件的实测尺寸还原了所有倒角、圆角、台阶细节，不管是用于PCB布局的干涉检查，还是用于生产工装的设计验证，都能直接复用，不需要再做额外的尺寸修正。
