这款带轮采用齿形啮合传动结构,区别于传统平带轮的摩擦传动形式,传动过程中无滑差,速比恒定,适合对传动精度有要求的动力传输场景,常见于小型自动化输送线、桌面级精密传动机构、轻工包装设备的动力传输单元中,可匹配对应节距的同步齿形带使用,实现电机输出端与执行端的动力同步传递。

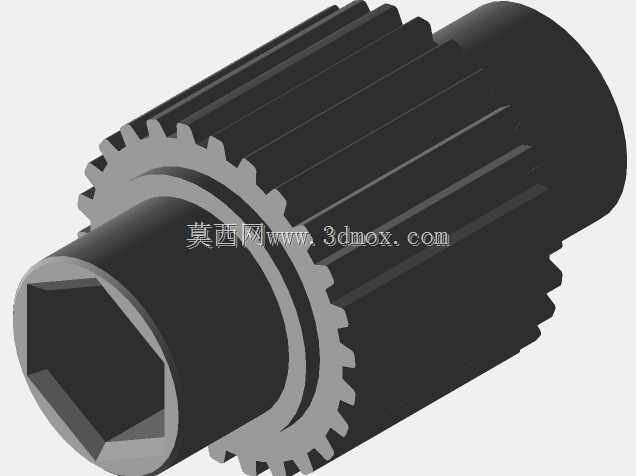

从结构设计来看,带轮轮齿采用渐开线齿形修形处理,齿顶与齿根均做了圆角过渡,避免带齿啮合过程中出现应力集中导致的带体磨损,同时降低啮合冲击带来的传动噪音。轮体中心采用内六角通孔设计,区别于常规的圆孔键槽连接形式,这种内六角孔可直接匹配对应规格的六角传动轴,无需额外加工键槽,装配时直接穿入即可实现周向固定,能传递更大的扭矩,同时避免键连接带来的应力集中问题,适合频繁正反转的传动工况,不会出现键槽松动、滚键的失效问题。
轮体的安装边界设计充分考虑了紧凑安装需求,轮毂部分做了阶梯式凸台结构,一侧凸台用于轴向定位,装配时可直接抵靠在轴承内圈或者机架定位面上,无需额外加装轴套调整位置,另一侧轮缘与齿面齐平,可适配窄幅安装空间,整体轴向尺寸紧凑,适合在空间受限的小型设备内部布置。带轮的齿宽尺寸匹配对应宽度的同步带,齿侧间隙控制在合理范围内,既保证带齿能顺利啮入啮出,又不会因为间隙过大导致传动回程误差超差。
在实际应用中,这类带轮通常成对使用,一端安装在驱动电机输出轴,另一端安装在负载执行轴,通过张紧机构调整中心距,保证齿形带的张紧力处于合理区间,避免张紧力过大导致轴承受力过载,或是张紧力不足出现跳齿问题。轮体的材质适配范围较广,若用于常规轻载传动场景可采用工程塑料注塑成型,降低整体重量与运行噪音,若用于中载传动场景可采用铝合金或45号钢机加工成型,表面做氧化或发黑处理提升耐磨性能。
设计过程中重点校核了轮齿的接触强度与内六角孔的挤压强度,针对额定扭矩下的齿面接触应力做了有限元验证,确保齿面不会因为长期啮合出现点蚀、变形问题,内六角孔的对边尺寸公差严格按照传动配合要求设计,既保证装配时能顺利穿入六角轴,又不会因为配合间隙过大导致传动冲击。轮齿的节距误差控制在精密传动允许范围内,保证每一个齿都能与带齿均匀啮合,避免出现个别齿受力过大的偏载问题。
这类带轮的使用场景覆盖了多数需要同步传动的轻工设备领域,比如小型输送线的辊筒驱动、办公自动化设备的走纸机构、小型机床的进给传动单元、3D打印设备的轴系传动,相比传统的齿轮传动,它不需要润滑,维护成本更低,传动中心距可以根据需求灵活调整,相比平带传动它的传动比准确,传递扭矩更大,张紧力需求更小,能有效降低轴与轴承的负载,提升整套传动机构的使用寿命。在装配调试时,需要保证两个配对带轮的端面共面,避免带轮偏斜导致带体单侧磨损,同时张紧力调整要符合带体的参数要求,过松会出现跳齿丢转,过紧会加速带齿的疲劳老化,长期运行时要定期检查带体的磨损情况,及时更换老化的同步带,避免带体断裂导致设备停机。
