6s口径通讯连接部件工程结构设计

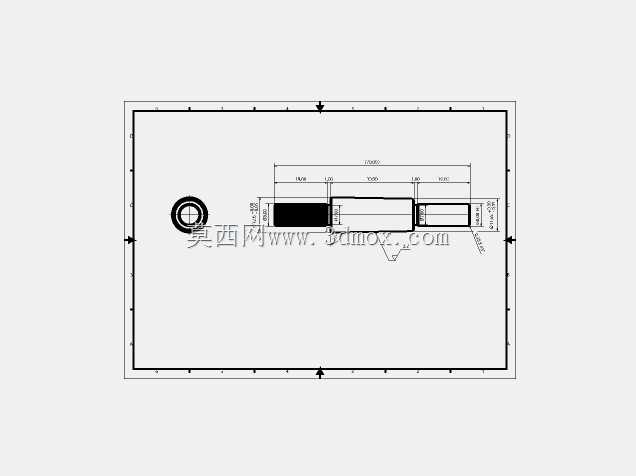

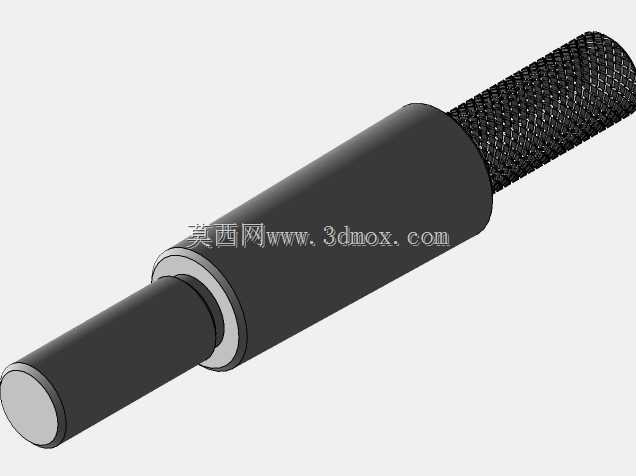

　　在通讯设备的装配与运维场景中，这类小口径连接部件的结构精度直接决定了信号传输链路的稳定性，尤其是在手持通讯终端的内部装配环节，6mm级别的口径尺寸需要兼顾插接配合的容错空间与连接后的同轴度要求，避免因结构偏差导致的接触不良、信号衰减问题。从工程图的标注逻辑来看，设计阶段首先明确了安装边界的约束条件：部件整体采用阶梯轴式的分段结构，靠近插接端的黑色实心段为定位配合段，外径尺寸与终端壳体上的预装孔采用过渡配合，既保证装配时的导向顺畅，又能在安装后限制径向窜动，避免日常使用中因晃动产生的连接松脱。中间的空心腔体段为线缆穿设通道，内壁的粗糙度要求控制在合理区间，减少穿线时对线芯外绝缘层的剐蹭，同时腔体的壁厚经过反复校核，

　　在满足结构强度的前提下尽可能压缩径向尺寸，适配手持终端内部紧凑的排布空间，不会挤占周边电池、主板元件的安装位置。尾部的连接段设置了对称的卡位槽，用于和终端内部的固定卡扣配合，装配时只需将部件沿预装孔推入到位，卡扣即可自动卡入槽位完成固定，无需额外螺丝紧固，能有效提升产线的装配效率，也方便后期售后维修时的快速拆解更换。从功能特性上看，该部件除了承担线缆的导向与防护作用，还作为插接接口的定位基准，其端面的垂直度公差直接影响外接插头的插入角度，设计时将端面与轴线的垂直度控制在0.02mm以内，避免插头斜插导致的接口针脚弯折、接触片变形问题。在实际选型应用中，这类部件常被用于手持通讯设备的音频接口、外接天线接口的预装基座，

　　其尺寸链的计算完全围绕终端壳体的堆叠公差展开，各分段的长度尺寸预留了0.1mm的装配补偿量，抵消壳体注塑成型时产生的尺寸偏差，保证批量装配时的良品率。工程图中附带的形位公差标注，明确了各圆柱段的同轴度要求，避免加工时出现的台阶偏心问题，防止装配后接口与壳体外表面出现错位，影响终端的外观一致性。从加工工艺适配性来看，该结构的外轮廓无复杂曲面，采用常规的数控走心机即可完成批量加工，黑色段的表面处理采用硬质氧化工艺，提升配合面的耐磨性能，反复插拔后也不会出现表面掉屑、尺寸磨损超差的问题，延长部件的整体使用寿命。在结构验证阶段，需要针对该部件做插拔寿命测试、径向拉拔力测试，确保在数千次插拔后配合尺寸仍在公差范围内，

　　承受15N的径向拉力时不会从壳体预装孔中脱出，满足手持通讯设备日常使用的可靠性要求。设计时还特意在插接端的入口处做了0.2mm的倒角导向，既方便外接插头的快速对准插入，也能去除加工后的锐边毛刺，避免装配或使用过程中划伤操作人员、割伤线缆绝缘层。
