照相胶卷卷绕支撑卷轴结构设计

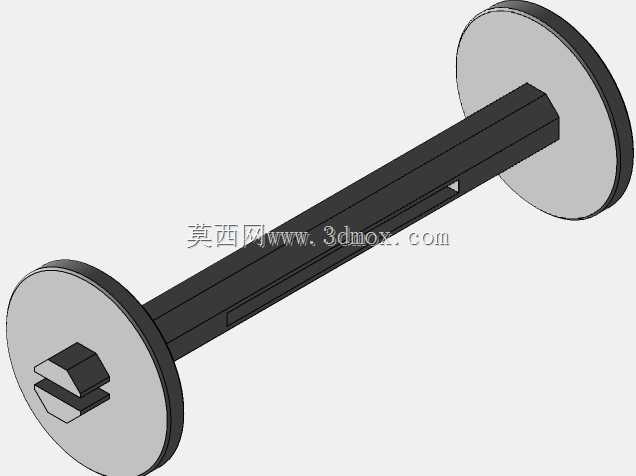

　　在传统胶片摄影设备的耗材适配体系中，胶卷卷轴是暗盒与相机片仓内承担胶片卷绕、定位、输送功能的核心承载零件，其结构精度直接决定胶片走片的顺畅度与片基平整度，若卷轴同轴度偏差过大、片槽间隙不合理，极易出现胶片卡滞、片基划伤、齿孔错位等问题，直接影响拍摄成像质量与胶片使用寿命。这款卷轴采用两端圆盘挡边加中间长轴的经典轴类结构，两端挡边的外径尺寸严格匹配135规格胶卷的片幅宽度，安装后可对卷绕在轴身的胶片形成轴向限位，避免胶片在卷绕过程中出现轴向窜动，防止胶片边缘与暗盒内壁、相机片仓侧壁产生摩擦刮损。中间长轴的截面并非整圆设计，其中一端设置了带卡槽的异型驱动头，可与相机卷片机构的拨爪精准啮合，卷片操作时拨爪带动驱动头转动，

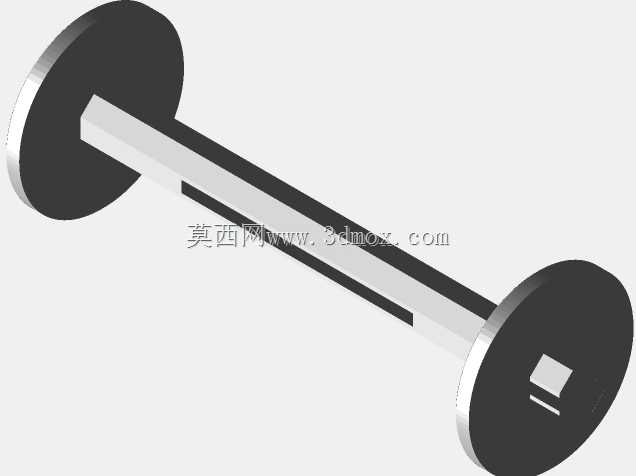

　　即可实现整根卷轴的同步旋转，完成胶片的收卷动作，异型截面的设计可有效避免驱动过程中出现打滑空转，保证每一次卷片的行程一致，匹配相机的帧幅定位机构。轴身沿长度方向开设了通长的窄缝卡槽，该结构用于胶卷片头的插入固定，安装胶片时只需将片头平整插入卡槽内，转动卷轴即可带动片头逐步卷绕在轴身上，卡槽的宽度尺寸经过适配设计，既可以轻松插入标准厚度的胶片片基，又能提供足够的卡紧力，避免卷绕过程中片头从卡槽内脱出，同时卡槽的边缘做了圆角钝化处理，不会割伤胶片的片基与齿孔。两端挡边与中间轴身采用一体化成型结构，整体同轴度控制在合理公差范围内，转动过程中不会出现偏心晃动，保证卷绕后的胶片层与层之间排列整齐，不会出现层间错位导致的胶片褶皱。

　　从安装边界来看，这款卷轴的整体长度与两端挡边的外径完全适配标准135胶卷暗盒的内部腔体尺寸，装入暗盒后两端轴头可卡入暗盒对应的轴孔内，转动时无卡滞、无旷量，同时也可适配多数手动胶片相机的片仓收片位，替换老化损坏的原装卷轴时无需额外修改结构，可直接装配使用。在实际使用场景中，除了作为成品胶卷暗盒内的原配卷轴使用，该结构也可用于胶片分装、暗房冲洗操作中的胶片卷绕承载，手动卷片时轴身的转动阻力均匀，不会出现突然卡顿导致的胶片拉扯，两端挡边的高度刚好覆盖卷满胶片后的最大半径，可防止卷绕过程中胶片从轴身侧边松脱。设计过程中充分考虑了胶片的物理特性，轴身表面做了光滑处理，无尖锐凸起与毛刺，避免与胶片药膜面接触时造成划伤，整体结构无冗余设计，

　　在保证结构强度与功能完整性的前提下尽可能简化结构，降低成型加工的难度，适合批量生产加工。不同于普通的等径圆轴结构，这款卷轴的驱动端异型结构经过受力优化，拨爪啮合部位的厚度足够承受频繁卷片带来的扭矩，长期使用不会出现驱动头磨损、打滑的问题，轴身的壁厚设计也兼顾了轻量化与结构强度，即使满卷胶片的重量全部作用在轴身上，也不会出现轴身弯曲变形的情况，保证转动过程中的同轴度始终符合使用要求。
