车间工位开放式型材框架垃圾箱结构

　　这套框架结构主要面向生产车间6S管理场景下的工位垃圾收纳需求，区别于常规民用塑料垃圾桶，整体采用开放式型材拼接框架设计，适配生产现场金属切屑、包装边角料、废弃劳保用品等多类生产废弃物的临时存放需求。从实际使用场景来看，这类框架式垃圾箱常布置在生产线工位侧方、设备操作区边角、车间通道旁的指定收纳点位，不需要额外做固定安装，可根据现场物料流转需求灵活挪动位置，适配不同班组的生产作业排班调整。

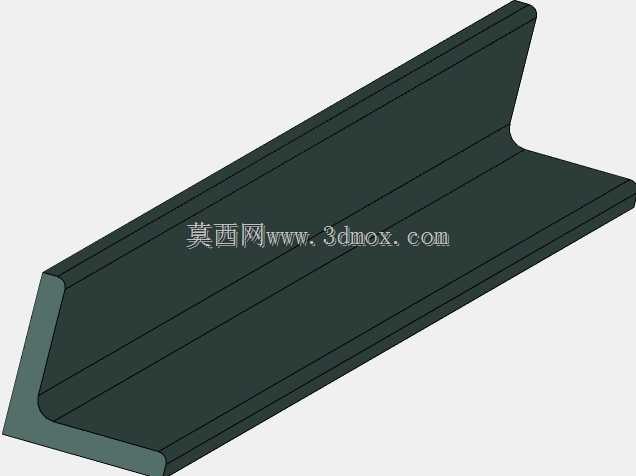

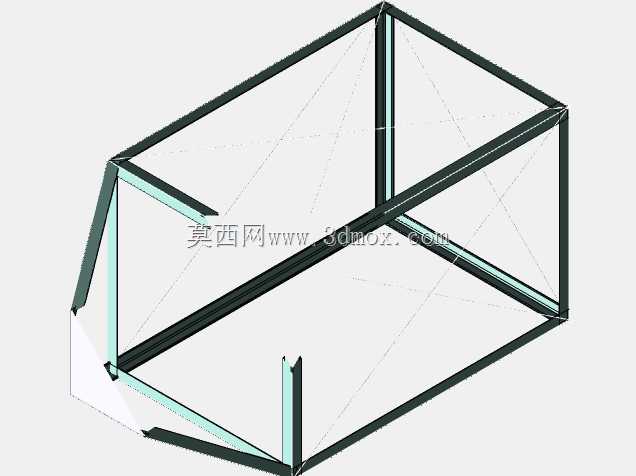

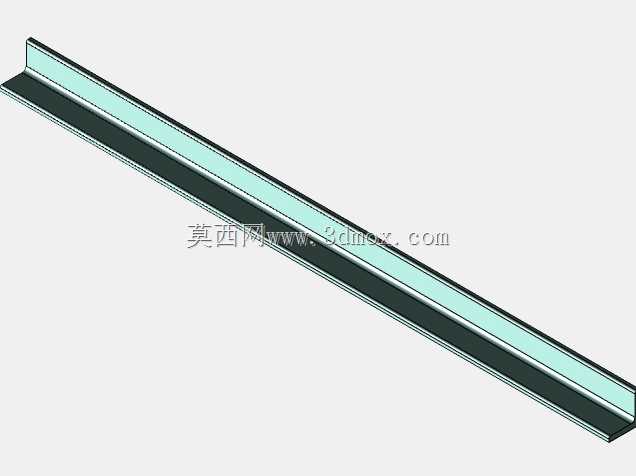

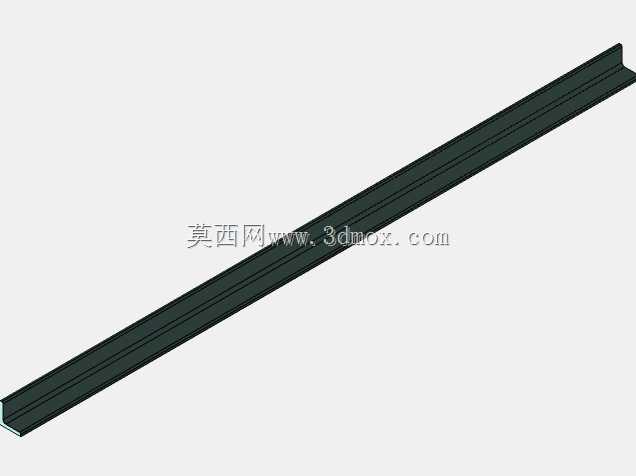

　　设计思路上优先考虑了现场使用的耐用性与维护便捷性，整体采用等边角材做主体受力框架，所有拼接节点采用角码配合紧固件连接，没有采用焊接一体式结构，一方面避免焊接变形带来的框架尺寸偏差，另一方面当局部型材受撞击变形时，可单独拆卸更换对应杆件，不需要整体报废更换，降低现场运维的物料成本。框架顶部做了斜向支撑杆件布置，避免长期堆放重物时框架上口出现外扩变形，底部预留了100mm的抬升高度，既可以避免地面积水、清扫污水浸泡框架底部造成锈蚀，也方便液压叉车、手动搬运车的叉齿伸入底部，实现整箱的短距离转运，不需要人工抬挪。

　　从功能特性来看，框架本身没有做封闭蒙皮设计，使用时可直接在内部套入大容量工业垃圾袋，垃圾袋边缘可翻折挂在框架上口的型材边上，避免垃圾投放过程中袋体滑落至箱内；开放式的框架结构也能让现场管理人员直观看到内部垃圾的填充量，及时安排清运，避免垃圾溢出影响车间现场整洁度。框架的棱边位置都做了倒钝处理，没有尖锐的切割毛刺，避免作业人员投放垃圾时被边角划伤，适配车间人员频繁走动、近距离操作的使用环境。

　　外形尺寸方面，整体框架的长宽高比例参考了标准工业垃圾袋的展开尺寸设计，长度方向控制在900mm，宽度为600mm，高度为800mm，这个尺寸边界既可以保证单箱容纳足够的生产废弃物，减少日常清运频次，也不会因为体积过大占用过多的工位操作空间，框架的杆件截面尺寸统一，所有型材都采用现场常用的标准规格，不需要单独开模定制，加工时可直接利用现场剩余的型材余料下料制作，进一步降低制作成本。安装边界上，框架底部不需要做地脚固定，放置在平整的水泥地面即可保持稳定，即使受到轻微的外力碰撞，整体重心也在支撑面范围内，不会出现倾翻的情况；如果是用在有叉车转运需求的点位，可在底部杆件上加装防滑橡胶垫，避免转运过程中框架在叉齿上滑动移位。

　　从结构受力角度来看，框架的竖向杆件作为主要承重部件，可承受满载状态下约50kg的垃圾重量，横向杆件主要起到约束框架形变、连接竖向杆件的作用，斜向支撑杆件分散顶部堆放重物时的侧向力，即使在框架一侧临时堆放较重的金属边角料，也不会出现框架扭曲变形的情况。考虑到车间现场可能存在的切削液、油污滴落情况，框架表面可根据使用需求做喷塑或者镀锌处理，提升抗锈蚀能力，延长整体使用寿命；如果是用在无尘车间场景，也可以在框架外侧加装亚克力或者金属蒙皮，避免内部垃圾的碎屑飘散到洁净区域，适配不同生产场景的使用需求。
