内置多级齿轮传动摆线减速装置结构

　　这套摆线减速结构的设计，最初是针对矿山绞车重载启停的工况做的适配，在井下输送、港口起重卷扬这类需要大扭矩输出、频繁正反转的场景里，常规渐开线齿轮减速器容易出现断齿、回程间隙过大的问题，而摆线啮合的多齿接触特性，刚好能匹配这类重载冲击的使用需求。从实际落地的使用场景看，这类减速结构除了绞车配套，也能适配自动化生产线的输送辊道驱动、工程机械的回转机构驱动，只要是输入转速高、需要低转速大扭矩输出，同时对传动平稳性有要求的工位，都能通过调整安装法兰的接口尺寸做适配。

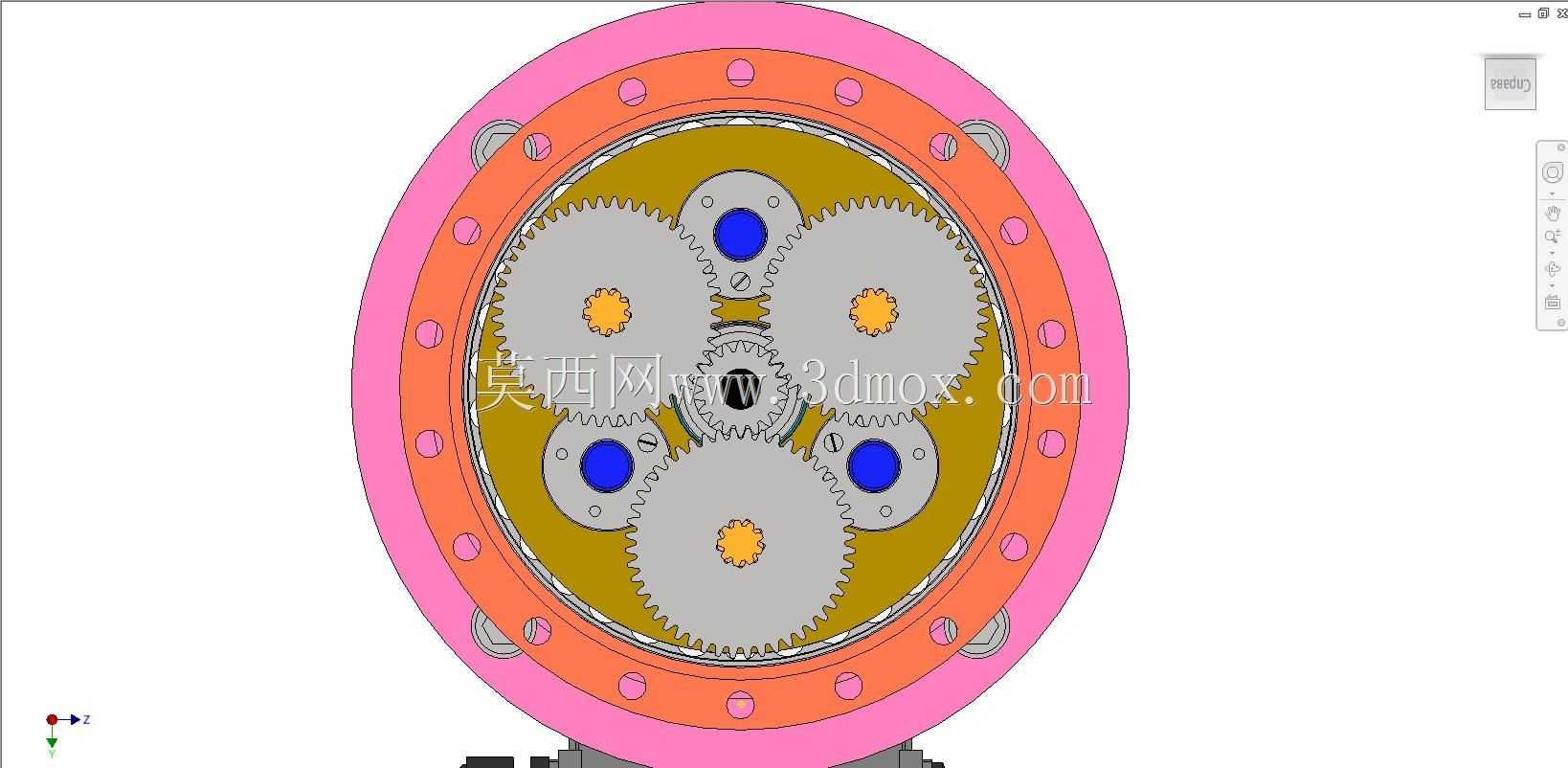

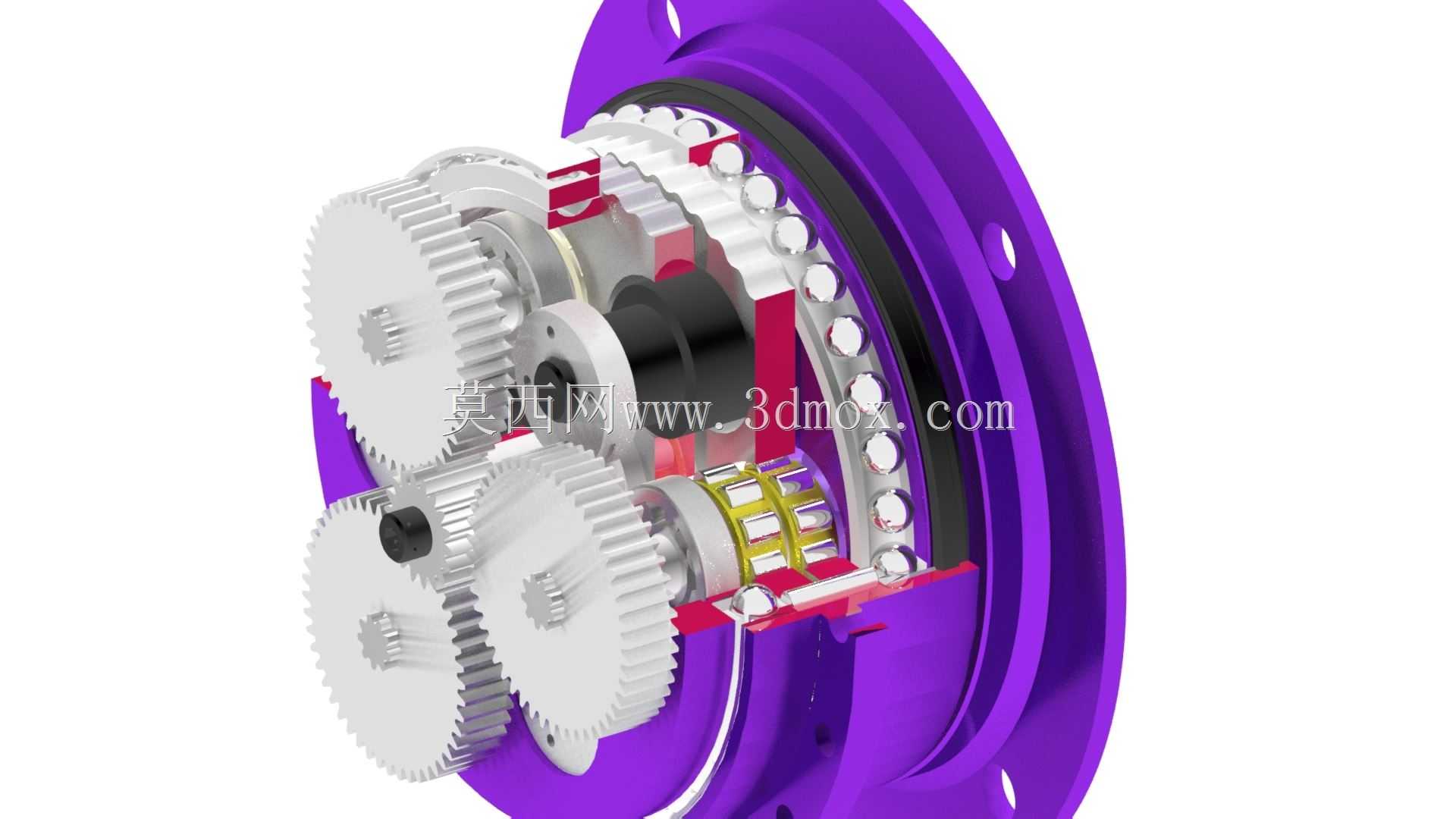

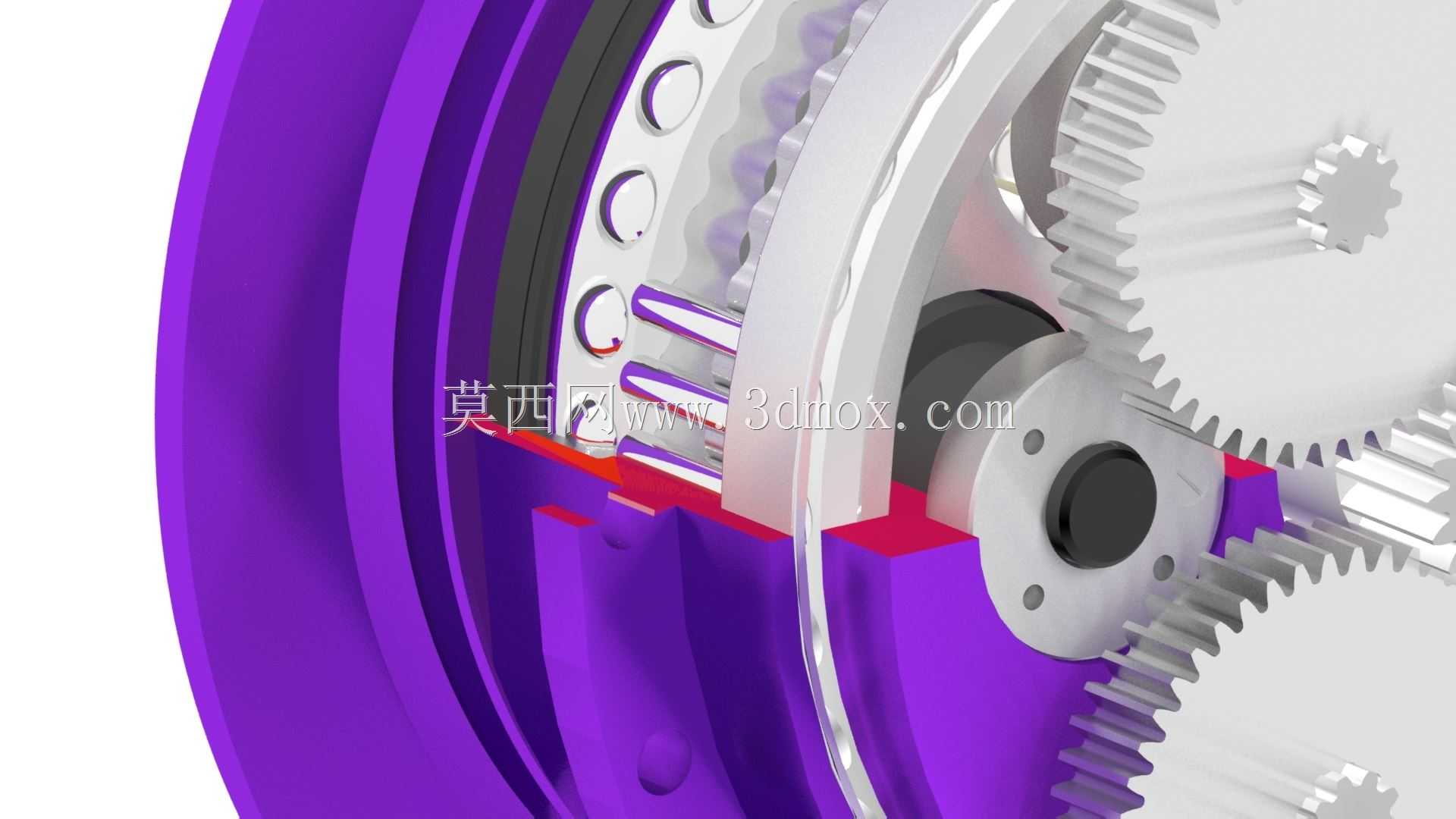

　　从功能特性上看，这套结构采用了三级传动的布局，输入端先通过一组直齿圆柱齿轮做一级减速，把伺服或普通异步电机的高转速先做一次降速，再传递到摆线针轮啮合副做二级减速，最后通过输出端的行星架结构把扭矩传递到输出轴。和传统单级摆线减速器比，这种多级布局能在相同外径尺寸下实现更大的传动比，不用额外增加减速器的径向尺寸，对于安装空间受限的绞车卷筒内部安装场景非常友好。摆线轮和针齿销的啮合采用了无侧隙设计的思路，实际建模时特意给针齿销和摆线轮齿槽留了微米级的润滑间隙，既能保证传动时的多齿同时接触，分摊冲击载荷，也能避免热胀冷缩导致的卡滞，针齿销外侧配套的滚针套结构，能把滑动摩擦转化为滚动摩擦，大幅降低长时间重载运行下的磨损量，延长整机的维护周期。

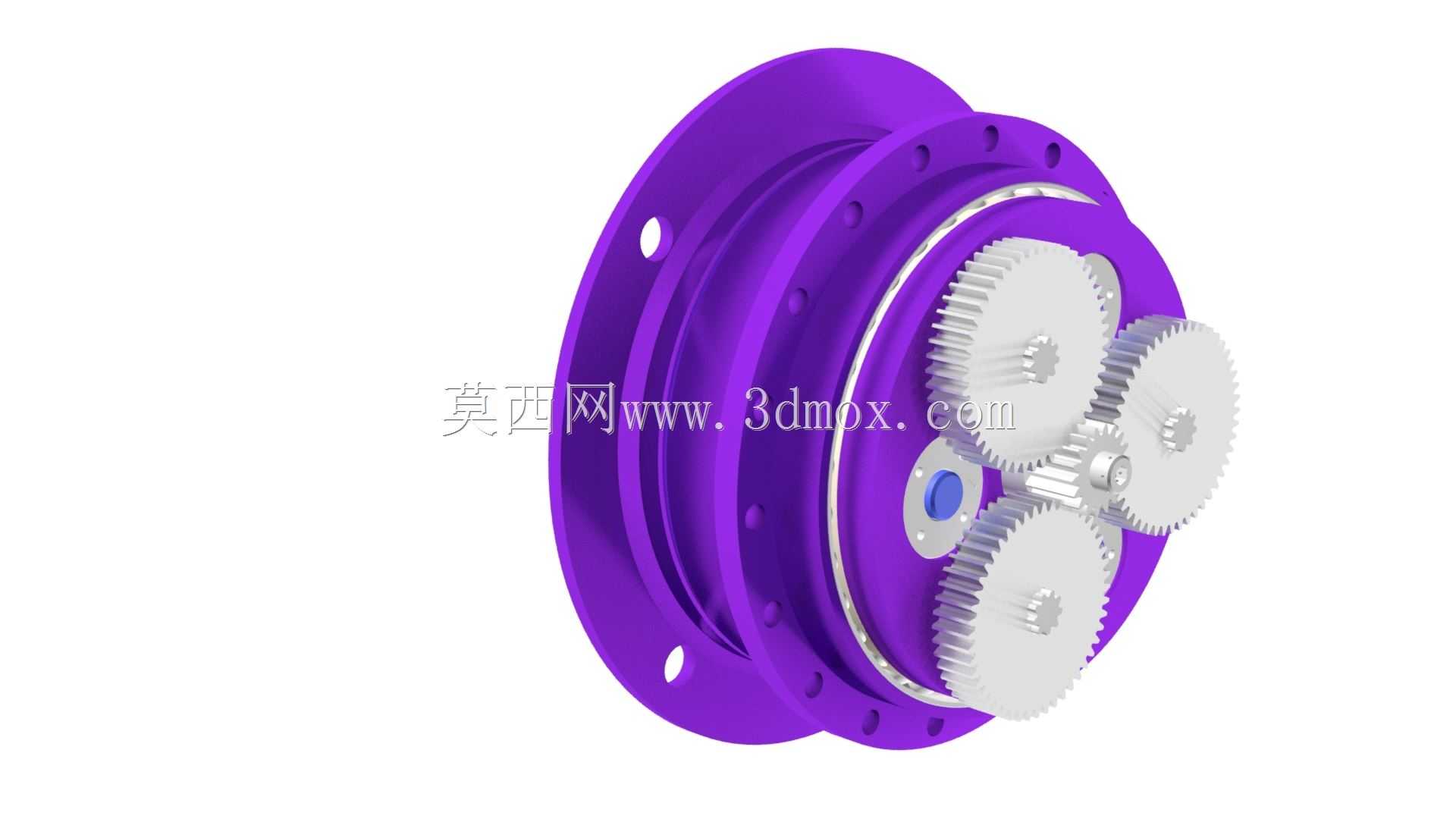

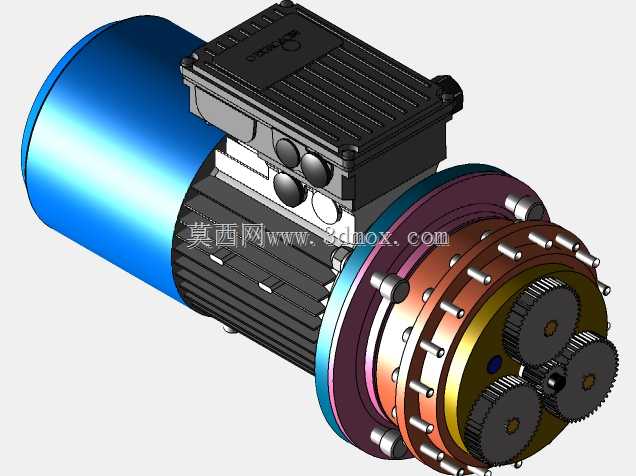

　　设计过程中最先敲定的是安装边界尺寸，输出端的法兰连接孔采用了等节距圆周分布的布局，适配主流绞车卷筒的端盖安装尺寸，输入端的轴孔采用标准平键连接规格，能直接匹配Y系列三相异步电机的输出轴，不用额外做连接套转接。径向尺寸上，最外侧的紫色壳体外径控制在320mm以内，轴向总长度控制在210mm，刚好能嵌入常规5吨级绞车的卷筒内部空腔，不会额外占用设备的外部安装空间。壳体上预留的两个通孔是吊装定位孔，方便车间装配时的吊装对位，也能作为后期维护时的顶丝孔，方便拆卸端盖。内部的齿轮传动组全部采用直齿设计，没有采用斜齿，一方面是因为直齿齿轮的加工成本更低，后期更换配件的通用性更强，另一方面直齿传动没有轴向力，能简化输入端轴承的选型，不用额外配置承受轴向力的角接触轴承，只用深沟球轴承就能满足支撑需求，降低整体的制造成本。

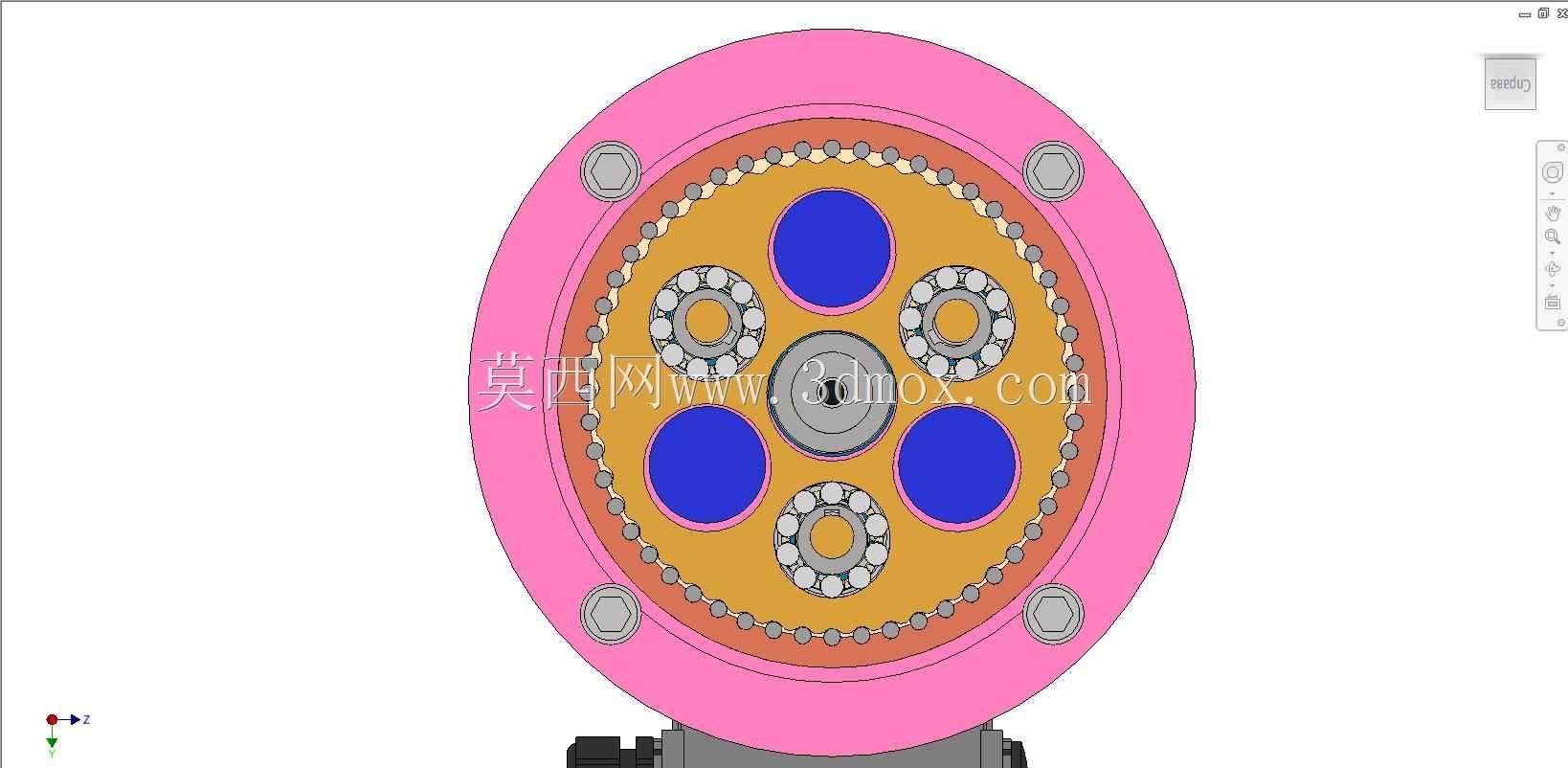

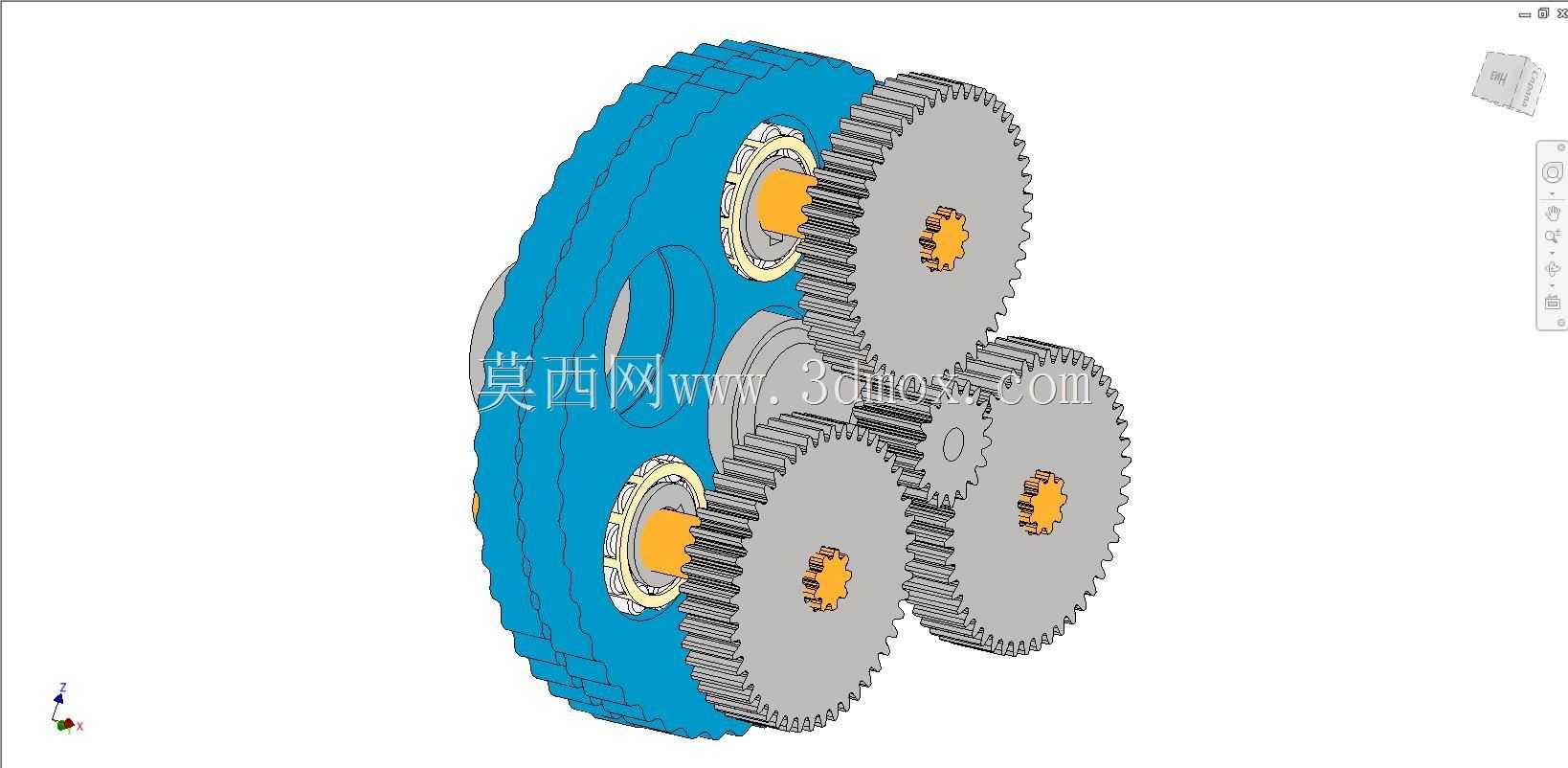

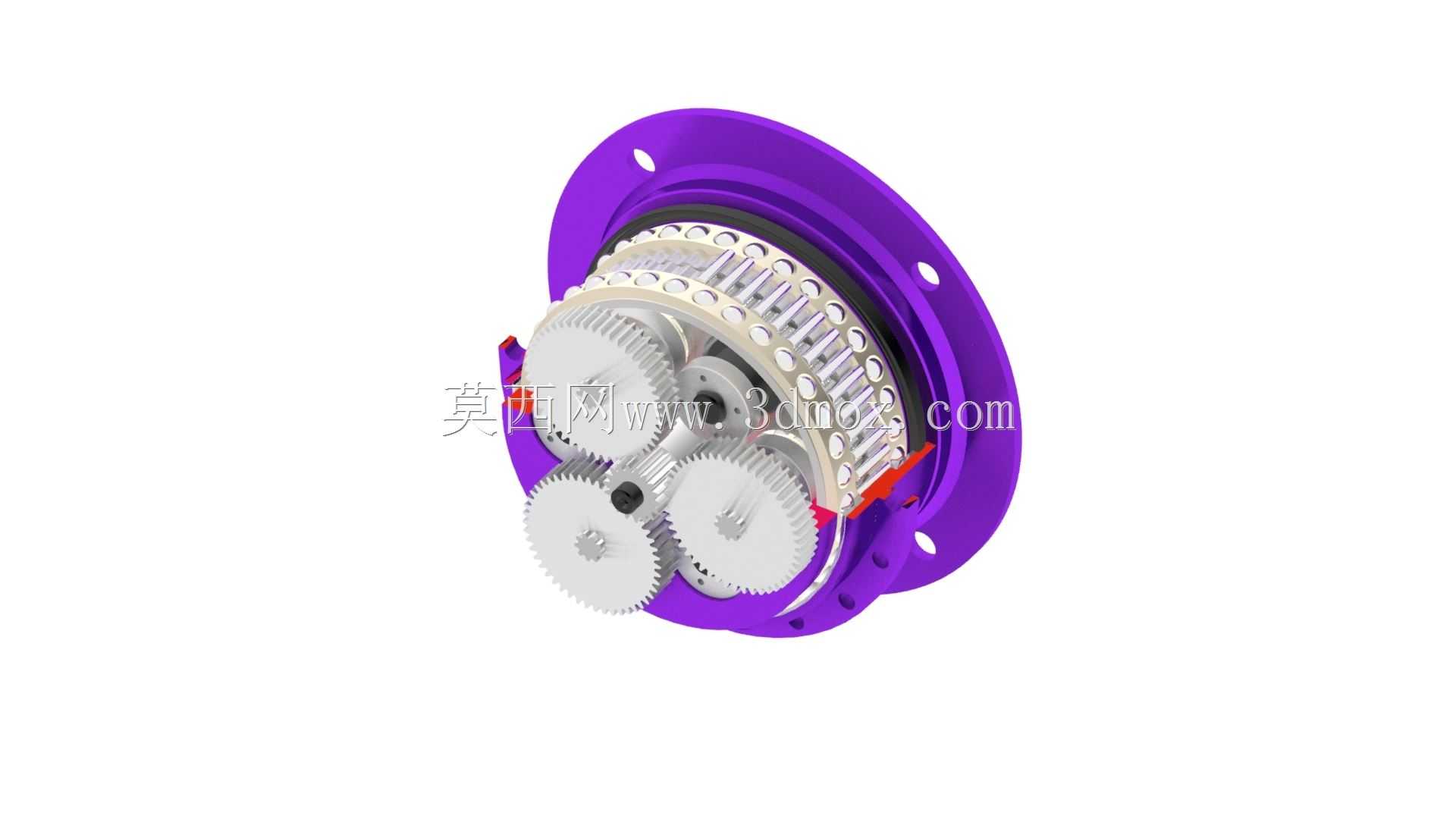

　　在结构细节处理上，摆线轮的偏心套采用了双偏心错位180度的设计，两个摆线轮对称布置，能抵消偏心转动时产生的惯性力，让设备运行时的振动更小，噪音更低。输出端的传动销和摆线轮上的销孔之间，也配套了耐磨销套，避免长期冲击下销孔出现磨损失圆，导致传动间隙变大。内部的油路设计采用了飞溅润滑的思路，齿轮转动时能带起壳体底部的润滑油，均匀覆盖到所有啮合齿面和轴承位置，不用额外配置强制润滑泵，简化了附属结构，也降低了后期的维护成本，只要定期更换润滑油就能保证长期稳定运行。实际选型时，只要核对输出轴的额定扭矩、安装法兰的孔位尺寸、输入轴的转速范围，就能直接替换同规格的传统减速器，不用对配套设备做结构改动，适配性很强。
