宽范围降压型LED驱动电源模块结构设计

　　在工业照明、车载辅助照明、户外景观亮化、设备状态指示光源的供电设计环节，这类宽范围降压型LED驱动模块是核心的电能转换部件，负责将前端输入的波动直流电压转换为恒定输出电流，为串联或并联配置的大功率LED灯珠提供稳定供电，避免输入电压波动、负载温度变化导致的灯珠光衰加快、亮度不均甚至烧毁问题。不同于消费级小功率LED的阻容降压方案，该类模块采用闭环恒流控制架构，输出电流精度可控制在±5%以内，能够适配700mA额定工作电流的中大功率LED负载，在输入电压从几伏到数十伏的宽区间波动时，仍能维持输出电流的稳定，满足车载电瓶供电、工业开关电源母线取电、光伏低压直流供电等多种复杂取电场景的使用需求。

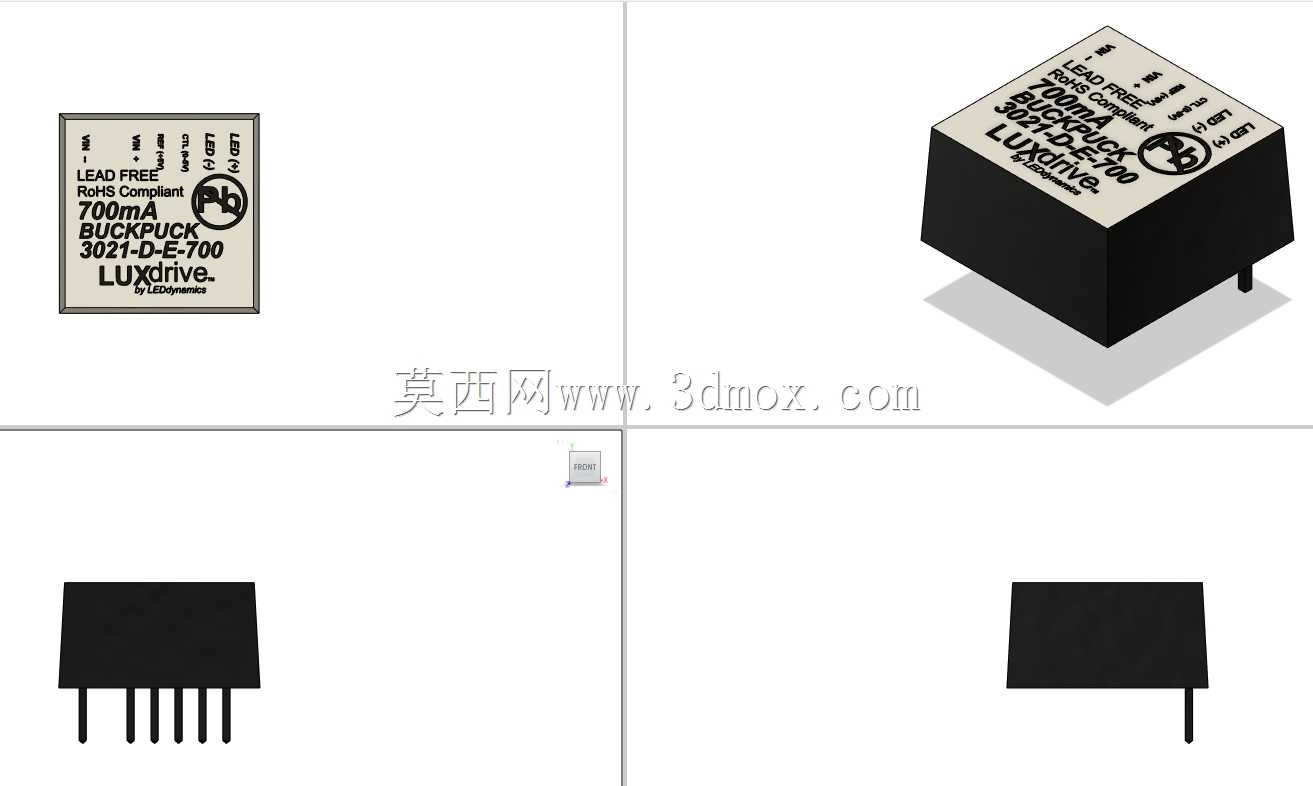

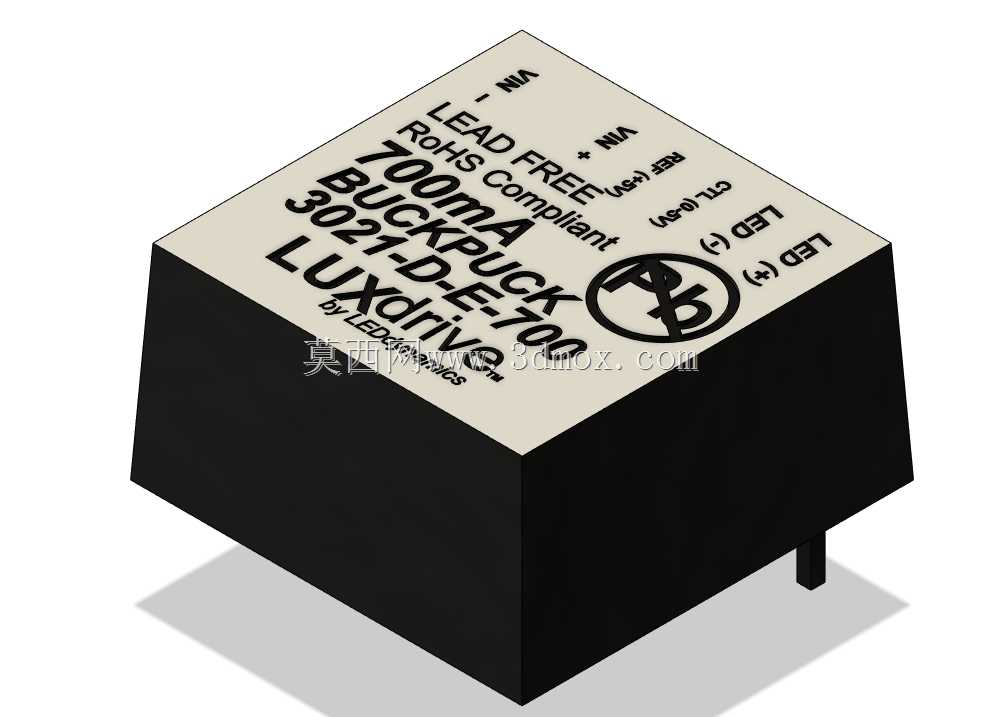

　　从结构设计层面看，该模块采用塑封灌封一体化结构，主体为黑色阻燃环氧壳体，顶面采用丝印清晰的标识面，明确标注引脚定义、极性方向、额定参数与合规认证标识，能够在生产装配环节快速识别引脚功能，避免反向接电导致的模块损坏。模块的引出引脚采用直插式设计，引脚位置与间距符合常规PCB板载焊接的通用规范，既可以直接焊接在主控PCB上作为板载供电部件，也可以通过接插件转接实现分体式安装，适配不同设备内部的空间布局要求。壳体的边角做了小圆弧过渡处理，没有尖锐的注塑飞边，在自动化SMT或手工焊接装配时，不会刮伤操作人员或周边的线材、PCB阻焊层。

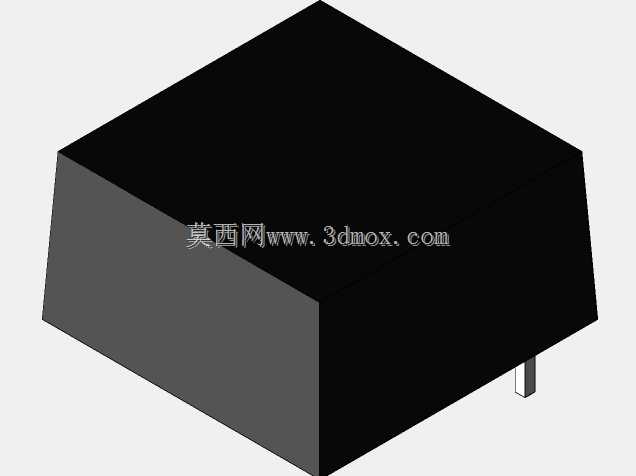

　　设计过程中，首先需要明确模块的电气安全间隙，顶面标识区与内部功率电路的爬电距离满足低压直流设备的安规要求，壳体的灌封层厚度均匀，既能够实现内部功率电感、功率开关管、控制IC的导热散热，将工作时产生的热量通过壳体均匀散发到周边空气中，也能起到防尘、防潮、防轻度振动的作用，适配工业现场、车载环境下的复杂工况。模块的整体外形为方正的立方体结构，安装时不需要额外设计复杂的固定结构，依靠引脚的焊接强度即可实现可靠固定，在有高强度振动要求的使用场景下，也可以通过在模块底部点导热胶、增加固定压片的方式进一步提升安装可靠性，不会额外占用过多的PCB布局空间。

　　引脚功能的分区设计也充分考虑了实际布线的便利性，输入引脚、输出引脚、控制引脚分别布置在模块的不同侧边，输入与输出回路的布线可以在PCB上实现最短路径布局，减少大电流回路的电磁辐射，避免对周边的敏感信号电路造成干扰。模块支持外接调光控制功能，预留的控制引脚可以接入PWM调光信号或模拟调光信号，实现LED亮度的无级调节，满足设备状态亮度提示、环境光自适应调光等拓展功能需求，不需要额外增加外围的调光电路，简化整体的驱动板设计复杂度。

　　在实际选型应用时，需要重点核对模块的安装边界尺寸，确认模块在PCB上的投影区域没有与周边的电解电容、接插件、散热片等 tall 部件产生空间干涉，同时要预留出模块顶面的标识识别空间，方便后期生产调试、售后维护时快速核对模块参数。模块的工作温度范围覆盖工业级常用温区，在密闭的设备壳体内部、无强制风冷的条件下，也能维持长期稳定工作，不会因为高温积累导致输出电流漂移。对于结构设计人员而言，该模块的三维模型可以直接导入设备整体装配文件中，提前完成PCB布局的干涉检查、安装空间预留、散热通道规划，减少后期打样时出现的装配冲突问题，缩短产品的开发迭代周期。在户外亮化设备的设计中，该模块可以配合防水接线端子使用，灌封壳体本身的防潮特性能够适应户外高湿度、凝露的使用环境，不需要额外增加独立的防水防护外壳，降低整体的物料成本与装配复杂度。在车载辅助照明的应用中，模块的宽电压输入特性能够适配车辆启动时的电瓶电压跌落、发电机充电时的电压抬升工况，不会因为车辆供电的波动导致LED灯光出现闪烁，提升车载照明的使用体验。
