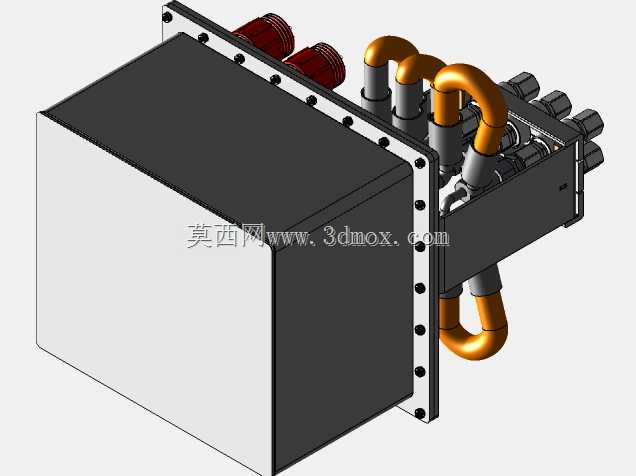

液压控制集成阀组三维结构设计

　　在行走机械、工业液压站、重型装备的液压回路搭建中，这类液压控制集成块是整套系统的核心枢纽部件，区别于分散式管式阀连接结构，集成式的控制块能把方向控制、压力调节、流量分配的功能阀件全部整合在单一金属块体上，大幅减少外接管路的接头数量，从根源上降低管路渗漏、压力损失的概率，在工程机械、冶金设备、船舶液压系统的改造与全新设计项目中应用占比逐年提升。

　　从实际功能层面看，该控制块需要对接液压泵的高压进油口、执行元件的工作油口、回油管路的低压通路，同时预留测压接头、溢流阀、单向阀、电磁换向阀的安装孔位，每个孔道的通径设计都要匹配对应回路的额定流量，避免通径过小造成油液流速过高引发的温升与气蚀问题，也不会因为通径设计过大造成块体体积冗余，挤占设备的安装空间。设计过程中首先要梳理清楚整个液压回路的逻辑关系，明确每个阀件的动作顺序、压力等级、流量参数，再在块体内部完成油路的交叉连通设计，要特别注意不同压力等级的油道之间保留足够的壁厚，避免高压工况下出现块体开裂、油道串通的故障，同时内部油道的转角位置要做平滑过渡处理，减少油液流动的局部阻力。

　　外形尺寸的设计需要兼顾两个核心边界，一是所有安装在块体上的阀件的操作空间，比如电磁换向阀的插头插拔空间、手动应急按钮的按压空间、压力调节阀的调节旋钮操作余量，不能出现阀件安装后互相干涉、无法操作维护的问题；二是块体自身的安装固定边界，底部的安装孔位置要匹配设备预装支架的孔距，安装面的平面度要控制在合理公差范围内，保证安装后块体不会出现附加应力，避免长期受力导致密封面渗漏。块体的表面处理通常采用磷化或者镀锌工艺，提升防锈能力，同时各个油口的螺纹精度要符合液压管路的连接标准，保证管接头安装后的密封可靠性。

　　在三维建模过程中，需要先完成块体基体的建模，再按照阀件的安装规格绘制各个安装孔、密封槽、油道孔，要逐一核对每个阀件的安装尺寸，比如电磁阀的安装面符合标准通径的连接尺寸，密封槽的尺寸匹配对应规格的O型圈，避免出现阀件装不上、密封失效的问题。内部油道的设计要反复做干涉检查，确保不同功能的油道之间不会出现意外连通，同时要模拟油液的流动路径，排查是否存在流动死区，避免油液长期滞留造成的杂质沉积、油液变质问题。对于需要安装压力传感器、测压接头的位置，要预留足够的安装空间，方便后期设备调试过程中的压力检测，故障排查时可以快速获取各个回路的压力数据。

　　这类集成控制块相比传统的分散式阀组安装，除了减少管路连接之外，还能大幅缩短液压系统的装配周期，现场安装只需要对接进油、回油、工作油口的主管路，不需要再连接各个阀件之间的控制油管，降低了现场装配的出错概率，同时整个控制块的结构更紧凑，在移动设备比如挖掘机、装载机、高空作业平台这类对安装空间要求严苛的场景下，优势尤为明显。设计时还要考虑维护的便利性，比如易损的密封件位置要设计成可快速拆卸的结构，不需要把整个控制块从设备上拆下来就能更换密封件，降低后期的维护成本。另外块体的材质通常选用热轧型钢或者锻件，根据系统的额定工作压力选择合适的材质牌号，高压系统选用锻件来保证块体的强度，低压系统可以选用型材降低加工成本，加工完成后要做耐压测试，验证各个油道的强度和密封性，确保在1.5倍额定压力下不会出现渗漏、变形的问题。
