BNC同轴射频连接器三维结构设计

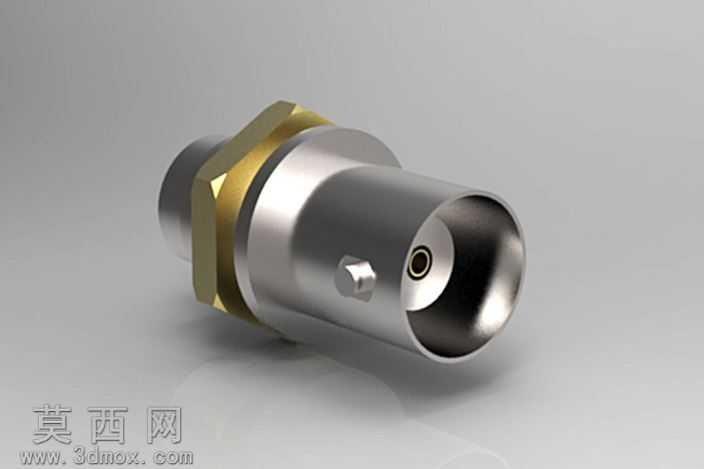

本模型为BNC同轴射频连接器的三维结构设计，建模过程中严格遵循BNC连接器的通用工业尺寸规范，完整还原了该类连接器的典型结构特征。建模阶段以回转类结构为基础主体，首先构建连接器的外导体壳体部分，针对前端的卡口配合结构做了精细化特征处理，准确还原了卡口卡槽的定位角度与深度，保证与配套公头连接器的配合逻辑符合实际使用要求。中部的六角锁紧螺母结构单独建模，还原了六角面的标准对边尺寸，同时处理了螺母与壳体之间的台阶限位结构，还原实际装配时的轴向定位关系。尾部的外螺纹连接结构按照标准射频接头螺纹参数建模，保证与线缆固定组件的适配性。模型内部完整还原了内导体接触件、绝缘介质支撑结构的装配关系，内导体的插孔结构做了细节还原，绝缘介质的定位卡槽与外导体的配合间隙按照实际装配公差做了合理设置，清晰呈现BNC连接器三层同轴结构的装配逻辑。材质渲染阶段，外导体与锁紧螺母采用镀镍金属材质，还原金属表面的哑光金属质感与细微的机加工纹理，内导体采用镀金铜材材质呈现亮金色金属质感，绝缘介质部分采用白色聚四氟乙烯材质，还原工程塑料的哑光质感，各部件之间的材质区分清晰，能够直观呈现不同零件的材质属性。结构设计上充分考虑BNC连接器的使用场景，卡口式连接结构的设计保证了连接时的快速锁紧与防松特性，壳体的台阶结构适配面板安装的使用需求，能够实现穿过面板后通过螺母锁紧固定的安装方式，整体模型结构完整，各零件之间的装配关系清晰，无结构干涉问题，可用于电子设备射频接口的结构参考、接插件选型的三维可视化展示，也可作为射频连接相关教学演示的三维素材，帮助理解同轴连接器的内部构造与工作原理。
