Acme三铅螺杆传动零件结构设计

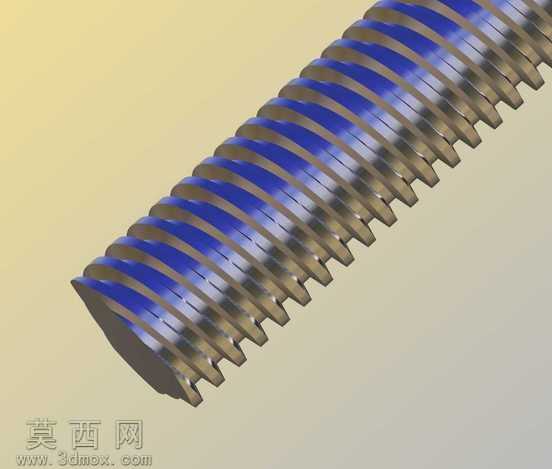

本模型为Acme三铅螺杆，也就是梯形螺纹三导程螺杆，建模过程中首先基于Acme螺纹的标准牙型参数确定基础轮廓，Acme螺纹作为梯形传动螺纹的典型类型，牙型角为29度，相比普通三角螺纹具备更优异的传动受力性能，三铅结构的设计让螺杆在同转速下可实现三倍于单头螺纹的直线进给距离，兼顾传动效率与运行平稳性。建模阶段先绘制螺杆的杆体基础圆柱特征，再通过螺旋线命令匹配三导程的螺距参数生成三条独立的螺旋引导线，以引导线为路径扫描切除出连续的螺纹牙型，过程中严格控制牙顶、牙底的圆角过渡参数，避免应力集中问题，还原真实螺杆的工艺细节。材质渲染上，模型主体采用金属合金钢材质，添加了细腻的金属拉丝纹理与轻微的环境反射效果，螺纹牙侧部分做了差异化的着色处理，清晰区分牙型的啮合面与非工作面，直观呈现三铅螺纹的排布规律与结构特征。结构设计上，该螺杆的三条螺纹螺旋线沿杆体周向均匀120度分布，牙型厚度与导程参数经过匹配校核，既保证传动过程中多牙同时啮合的承载能力，也降低了传动过程中的卡顿风险，可适配梯形螺纹螺母组成螺旋传动副，应用在需要快速直线进给的传动场景中。建模过程中对螺纹首尾处做了收尾过渡处理，还原实际加工中螺纹的起牙与收牙结构，避免模型出现尖锐的几何破面，整体模型特征完整，参数可编辑，能够清晰展示三铅Acme螺杆的结构特点与传动原理，可用于机械传动结构的方案演示、传动副的选型参考以及相关教学场景的结构展示，还原了这类传动螺杆的典型结构特征与设计要点。
