双旋翼飞行翼结构设计作品

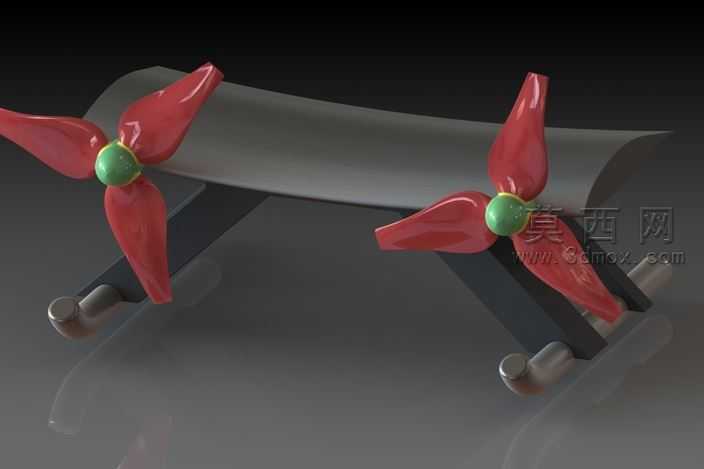

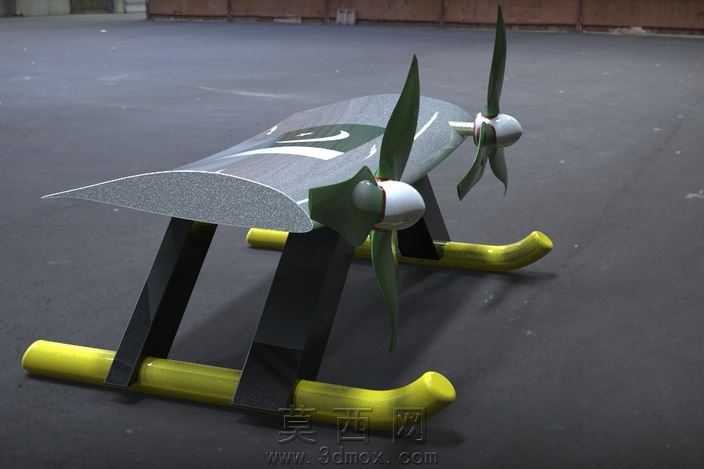

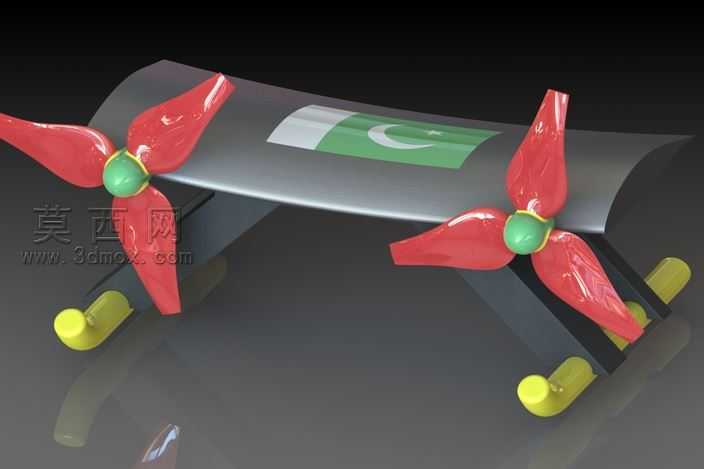

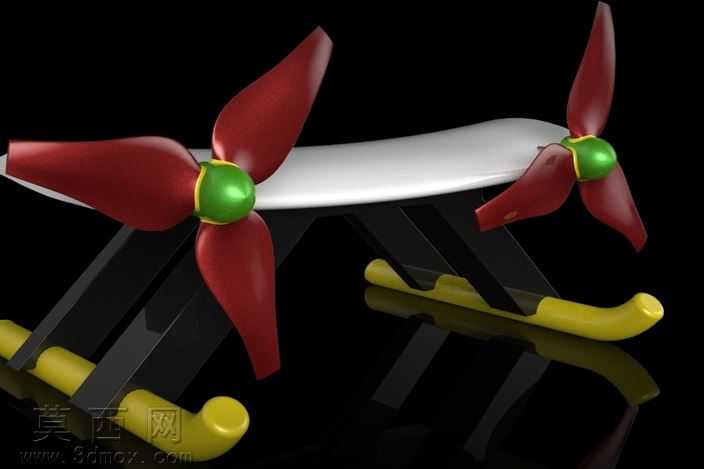

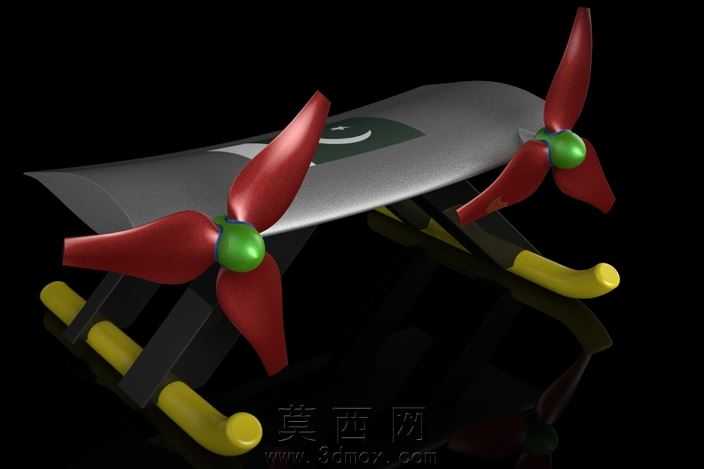

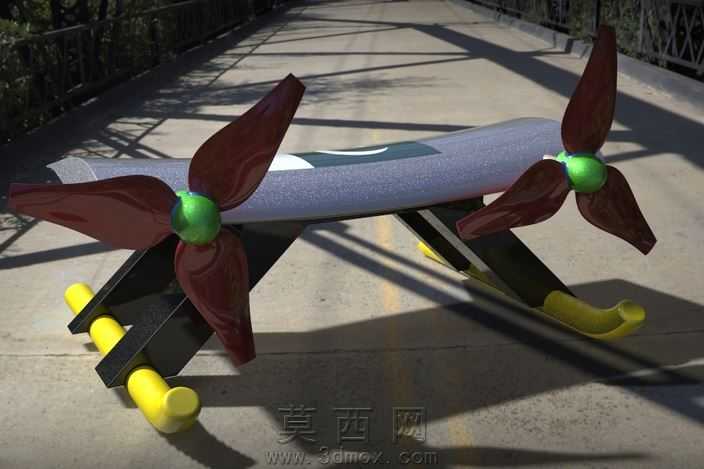

本作品为双旋翼布局的飞行翼结构三维建模成果，建模阶段以翼型气动布局逻辑为核心，先完成翼身主体的曲面构建，参考低速飞行器翼型的曲面弧度参数，对翼身的前缘后掠角、翼面厚度渐变做了精准的参数化设定，保证翼身曲面的光顺性，避免曲面出现褶皱、曲率突变的问题，为后续气动模拟预留合理的模型基础。旋翼部分采用三叶螺旋桨结构，建模时先绘制单片桨叶的翼型截面，通过沿桨叶展向的截面扭转、弦长渐变完成单片桨叶建模，再通过圆周阵列完成三叶桨的整体构建，桨叶与桨毂的连接部位做了贴合式的衔接处理，还原桨毂与桨根的装配关系，两个旋翼对称布置在翼身下方的支撑结构上，支撑结构采用杆件与安装座组合的形式，建模时对杆件的连接节点、安装座的定位尺寸做了精准约束，保证两个旋翼的安装位置对称、同轴度符合设计要求。材质与渲染阶段，翼身主体采用哑光深灰色航空复合材料质感，调整材质的粗糙度、反射参数模拟复合材料的哑光质感，避免过强反光影响结构展示；螺旋桨桨叶采用亮红色高光漆面材质，添加轻微的透明涂层反射效果，还原航空螺旋桨的漆面质感；桨毂采用金属绿色质感，调整金属度与粗糙度参数模拟阳极氧化金属部件的视觉效果；支撑结构与底部的起落部件采用哑光黑色金属材质，还原结构件的金属质感。渲染时采用三点布光方案，主光源从斜上方投射，突出翼身曲面的弧度与旋翼的立体形态，辅光源补全暗部细节避免结构阴影过死，添加环境反射贴图提升材质的真实感，最终渲染图清晰呈现飞行翼的整体布局、各部件的衔接关系与材质质感。设计思路上，本作品定位为简易小型飞行翼验证结构，采用双旋翼提供升力的布局，翼身融合的设计降低飞行阻力，三叶螺旋桨的选型兼顾升力效率与运转稳定性，翼身下方的支撑结构同时承担旋翼安装与起落支撑的作用，简化整体结构减少不必要的部件，整体模型的各部件均做了合理的装配约束，可直观展示小型飞行翼的基础结构逻辑，为小型飞行器的结构验证、外观展示提供精准的三维模型参考。
