黄铜150级手动球阀三维设计模型

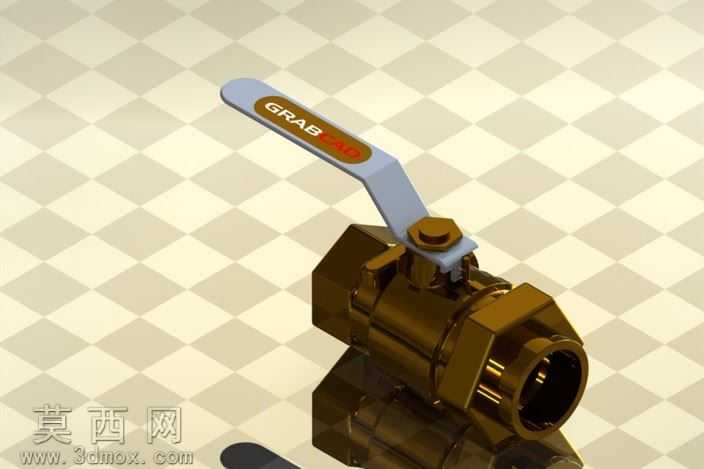

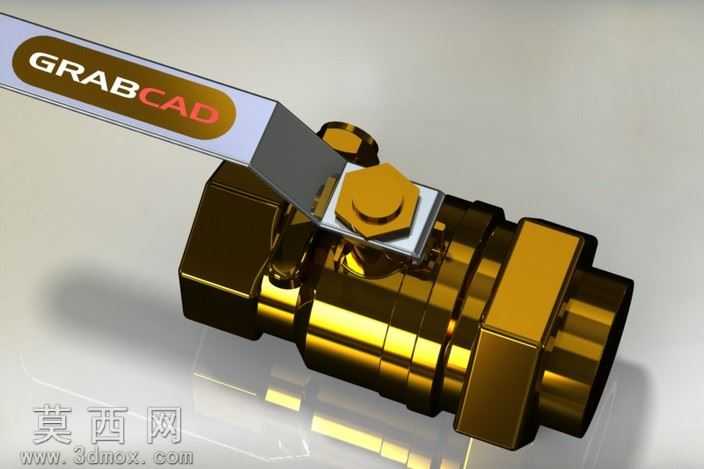

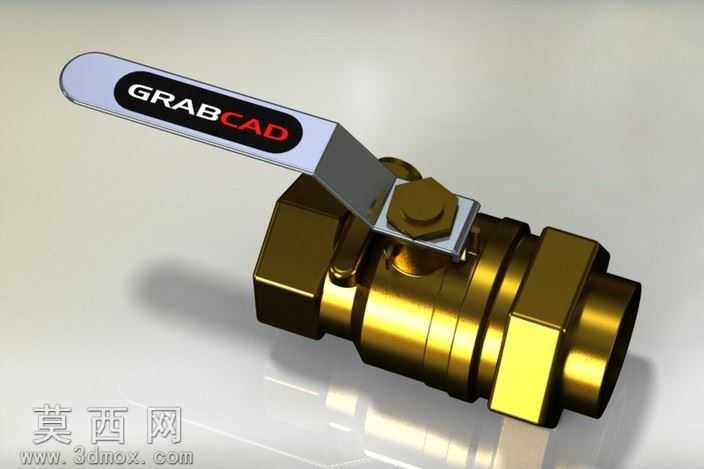

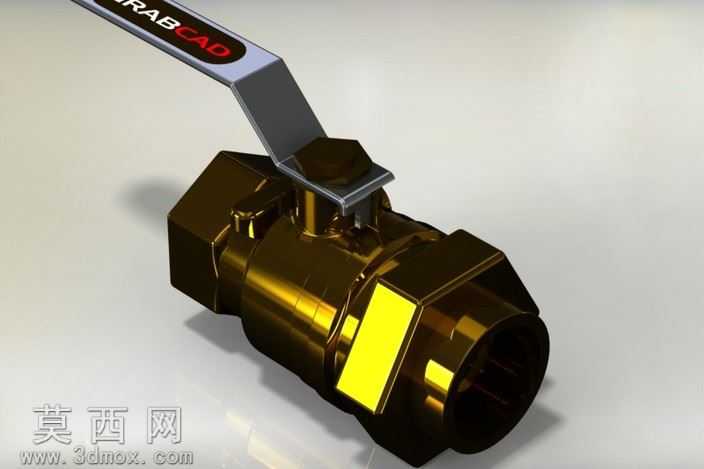

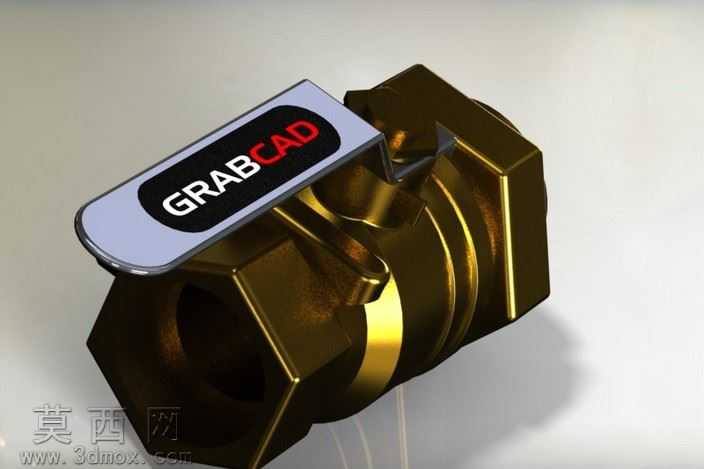

本款150级手动球阀采用三维参数化建模完成，建模过程严格遵循低压管路阀门的通用设计规范，还原了黄铜球阀的完整结构与外观细节。建模阶段首先以通径参数为基准，构建阀体的主体回转结构，阀体采用黄铜锻压件的典型造型，两端分别设计内螺纹连接端与插管连接端，适配不同的管路安装场景，阀体中部的球体安装腔做了精准的公差预留，保证球体转动时的密封配合精度。球体部分采用整球开孔结构，开孔直径与阀门通径匹配，流道做了平滑过渡处理，减少流体通过时的阻力损失，球体与阀体之间的密封座预留了软质密封件的安装槽位，还原实际产品的密封结构。操作手柄部分采用金属基材加标识贴片的分层建模，手柄与阀杆的连接位置做了扁方防转结构，阀杆与阀体的配合处设计了填料密封的安装结构，同时添加了手柄限位结构，保证阀门仅能在90度范围内转动，实现全开与全关的精准定位。材质渲染阶段，阀体部分赋予抛光黄铜材质，调整金属粗糙度与反射参数，还原黄铜件经抛光后的暖金色金属光泽，手柄部分分别赋予哑光金属与黑色标识贴片材质，标识文字做了凹凸贴图处理，还原真实手柄的标识质感，场景内添加柔和的环境光与定向补光，投射出自然的软阴影，突出阀门各部件的结构层次与金属质感。设计过程中充分考虑了阀门的实际装配逻辑，所有部件的配合间隙都参考实际五金阀门的装配公差设置，既保证了模型外观的写实度，也还原了产品的结构合理性，可用于管路系统的装配演示、产品宣传渲染以及阀门相关的教学演示场景，完整呈现了手动黄铜球阀的结构特点与设计细节。
