二英寸CPVC球阀三维结构设计模型

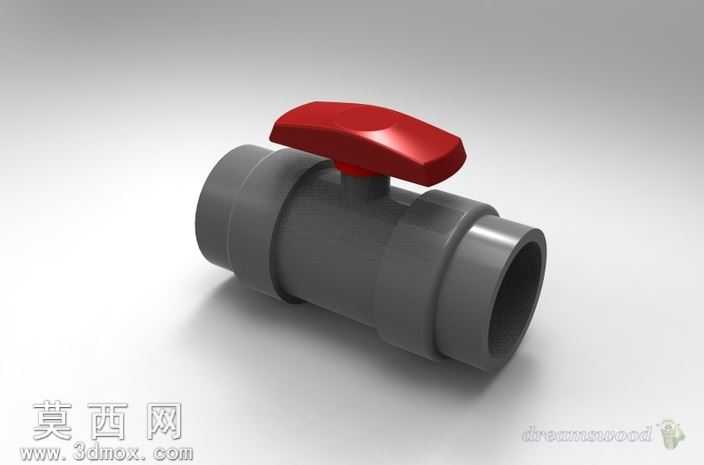

本模型为二英寸规格CPVC球阀的完整三维设计成果，建模过程严格遵循塑料球阀的实际生产尺寸规范，从基础草图绘制到整体装配完成，全程保证各部件尺寸匹配度与结构合理性。建模阶段首先完成阀体主体的轮廓构建，针对CPVC材质的加工特性，对阀体两端的承插连接结构做了精准的尺寸还原，预留出管材粘接的合理公差区间，同时对阀体内部的流道做了等径平滑处理，保证介质流通时的阻力控制在合理范围。其次完成球体密封结构的建模，球体采用整球开孔结构，开孔直径与公称通径完全匹配，球体表面做光滑曲面处理，还原实际产品中球体与密封圈紧密贴合的密封效果，避免出现结构干涉导致的启闭卡滞问题。随后完成阀杆与手柄组件的建模，阀杆与球体的连接部位采用扁方传动结构，还原实际产品中扭矩传递的可靠性，手柄采用蝶形红色塑料手柄结构，手柄表面做防滑纹理设计，符合手动操作的人机工程学要求，阀杆部位的密封槽结构也做了精准还原，保证阀杆转动时的密封性能。材质渲染阶段，阀体与连接端采用CPVC材质特有的浅灰白色哑光塑料质感，密封圈部位还原黑色橡胶的弹性材质表现，手柄采用亮红色硬质塑料质感，金属阀杆部位做金属哑光处理，整体渲染效果贴近实际工业产品的真实外观。结构设计上充分考虑CPVC球阀的应用场景，整体结构紧凑无冗余部件，两端承插结构适配对应规格的CPVC管路，手动启闭结构操作便捷，密封结构设计兼顾常温常压下流体输送的密封需求，可用于化工管路、民用给排水管路的方案设计演示、产品结构验证以及相关教学场景使用，模型各部件可单独拆分编辑，方便使用者根据实际需求调整尺寸参数或做二次结构优化。
