俄标行程限位开关结构设计方案

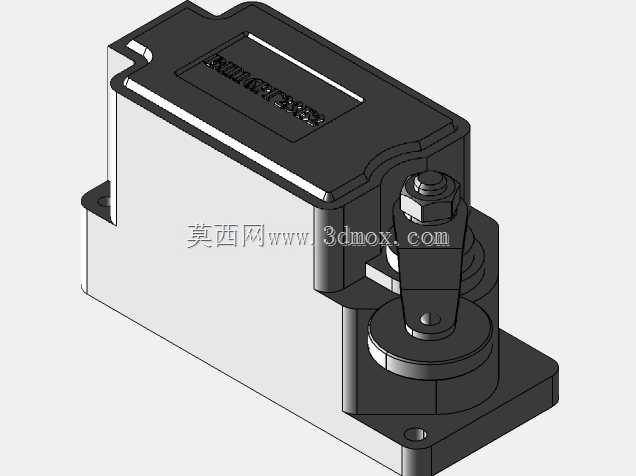

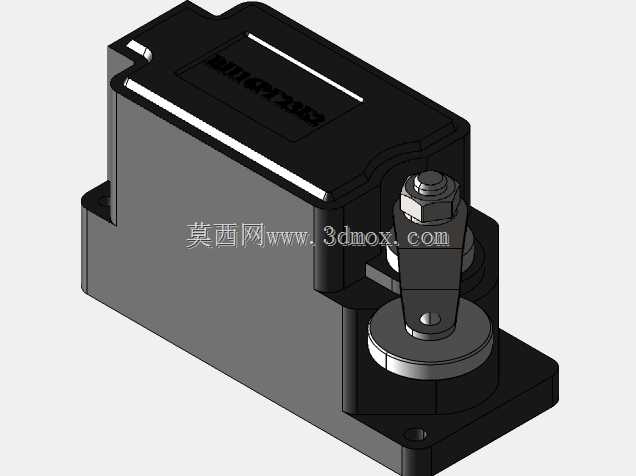

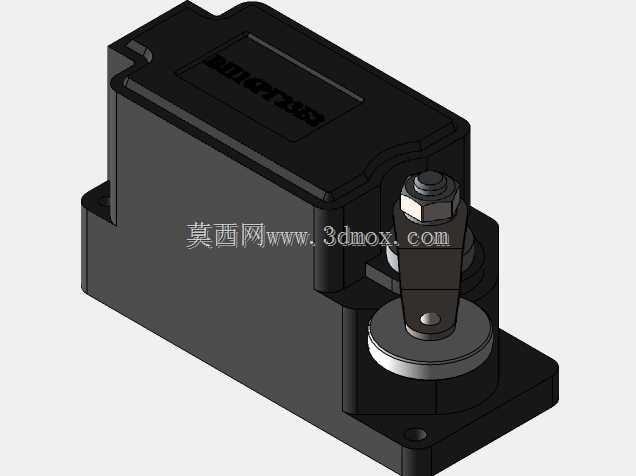

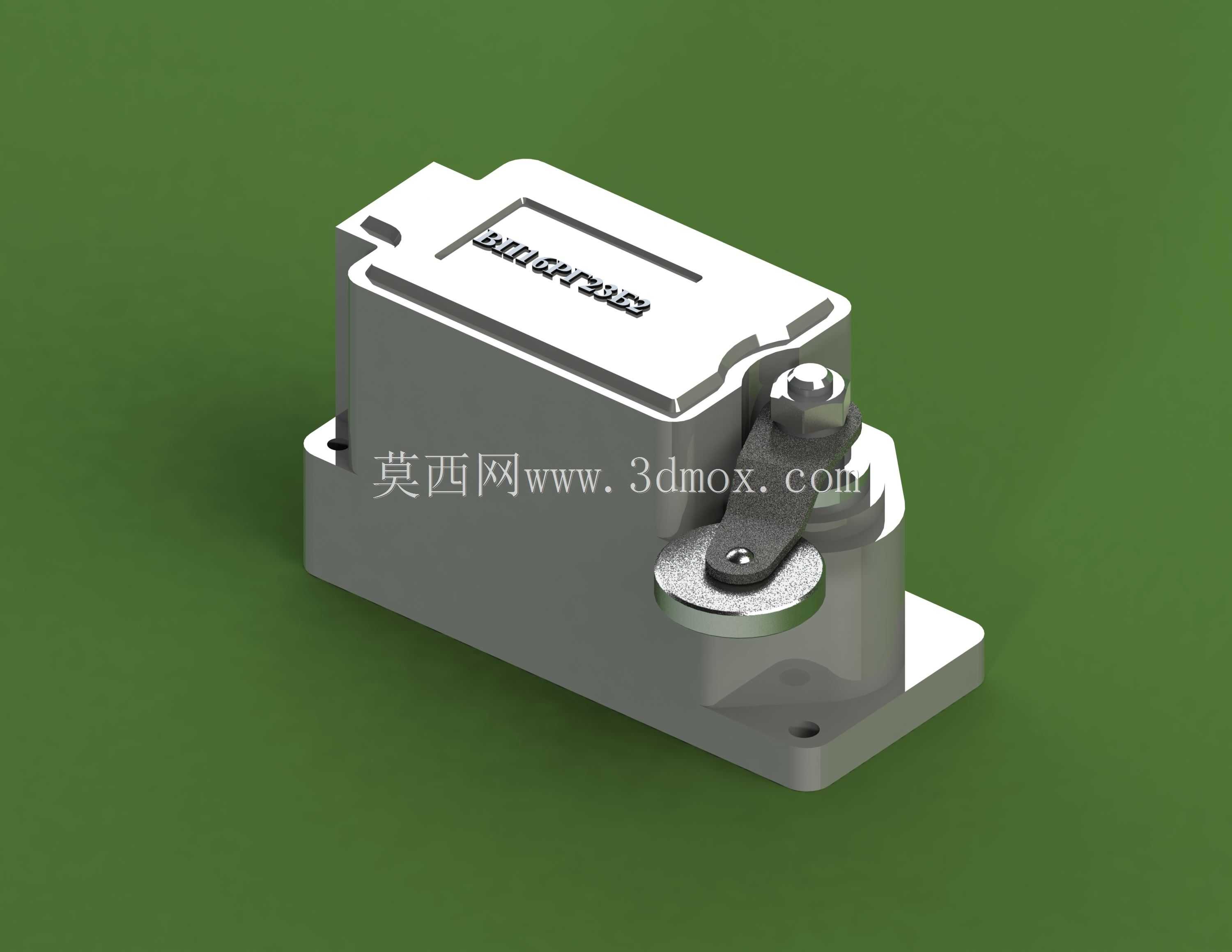

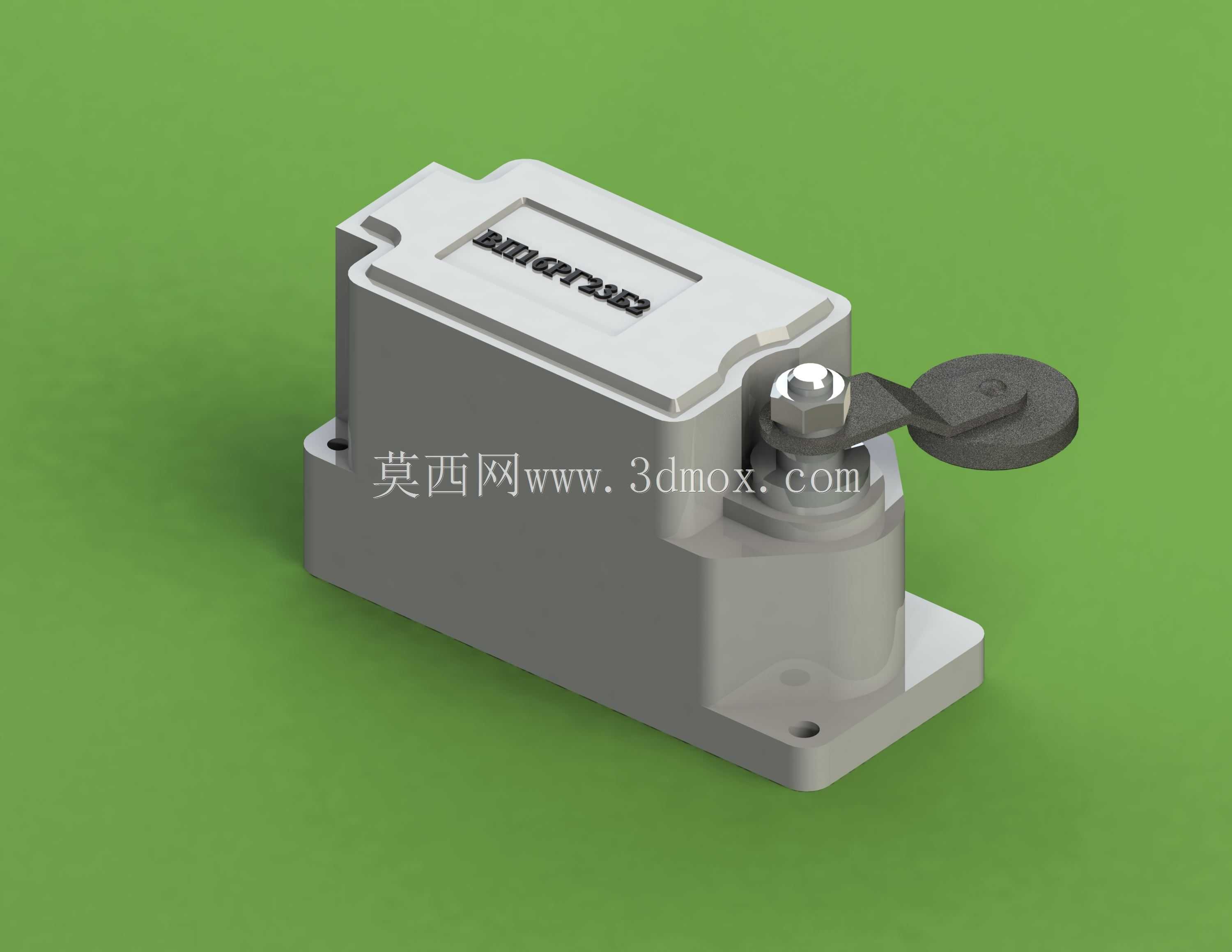

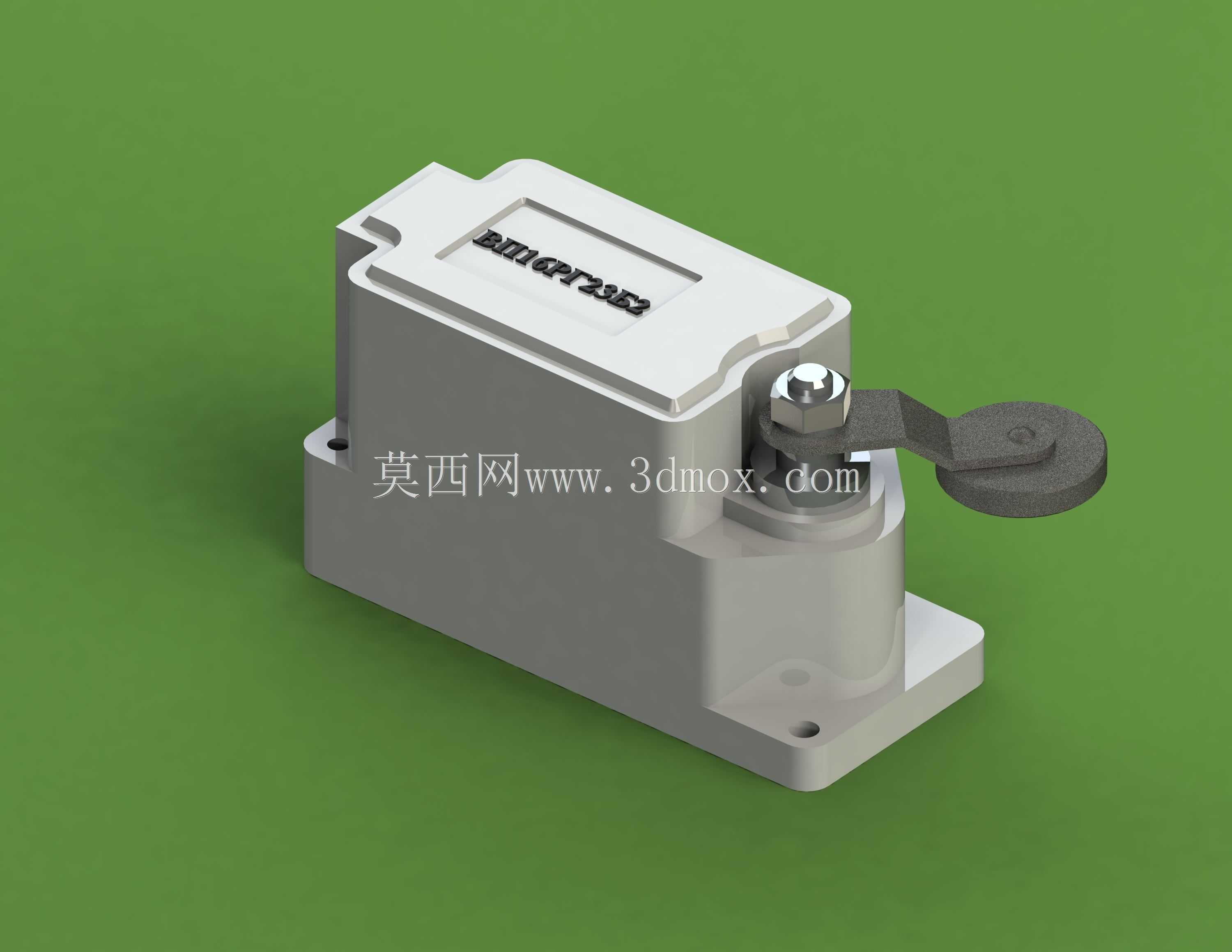

　　这款行程限位开关的三维结构，是针对工业控制回路里的位置检测需求做的适配设计，核心用在各类移动工位、传动机构的行程端点位置触发，给控制系统传递到位、超限的开关量信号，避免机构超程运行引发碰撞、过载故障。从实际应用场景来看，这类开关常装在机床工作台的行程两端、起重设备的行走限位位置、自动化输送线的工件到位检测点，还有各类专用设备的安全联锁触发位，属于工控系统里最基础也最核心的检测执行元件之一，可靠性直接影响整套设备的运行安全。

　　设计过程里首先考虑的是现场安装的适配性，壳体采用方正的硬质绝缘结构，预留的安装孔位完全匹配俄标电气安装的通用孔距，不管是直接用螺栓固定在设备钣金支架上，还是搭配标准安装导轨卡装，都能保证安装后不会因为设备运行的振动出现松脱。触发端的结构做了分层设计，第一层是外露的动作摆臂，摆臂的转动角度做了机械限位，不会因为外力过度掰扯损坏内部的触点结构，摆臂触发的力值经过调校，既不会因为设备运行的轻微误碰产生误触发信号，也能在机构到位时可靠触发触点动作，不会出现漏触发的情况。

　　内部的触点结构采用双断点桥式设计，常开常闭触点独立排布，触发时的动作行程控制在合理区间，保证触点接触压力足够，不会因为现场的油污、粉尘影响导通可靠性，同时触点的分断距离满足低压控制回路的电气间隙要求，避免分断时出现拉弧短路的问题。壳体的接缝处做了密封槽设计，装配时可以加装密封胶条，适配车间里多粉尘、少量切削液飞溅的使用环境，不需要额外做防护外壳就能满足常规工业现场的防护要求。

　　从安装边界尺寸来看，整体壳体的长宽高尺寸控制得比较紧凑，不会占用过多的设备安装空间，接线端的预留空间足够接入常规的1.5平方控制线缆，接线端子采用压线式结构，不需要焊接，现场接线维护的时候操作更方便，端子之间的绝缘隔板完全隔开，避免接线时线头外露引发的相间短路问题。摆臂的触发方向可以根据现场安装需求调整，不管是正向触发、侧向触发都能通过调整摆臂的安装角度实现，不需要额外更换配件，适配不同设备的安装朝向需求。

　　在结构细节处理上，开关的动作复位采用内置弹簧结构，弹簧的刚度经过匹配，触发后能快速可靠复位，不会出现卡滞导致的信号持续误报，弹簧材质选用耐腐蚀的不锈钢材料，长期在高低温、潮湿环境下使用也不会出现弹力衰减的问题。壳体外部的操作标识做了凸起设计，即使表面沾附油污粉尘，也能清晰辨认常开常闭的接线标识，方便现场维护人员快速接线排查故障。整个结构的装配逻辑采用卡扣加螺栓的双重固定，日常维护拆解的时候不需要专用工具就能打开壳体检查内部触点状态，装配后整体结构牢固，能承受设备运行带来的长期振动冲击，不会出现壳体开裂、部件松脱的问题。

　　这类行程开关在实际选型的时候，往往需要匹配设备的安装空间、触发行程、触点容量要求，这个三维结构完全还原了实物的装配关系和尺寸细节，不管是做设备电气布局的干涉检查，还是做安装支架的配套设计，都能直接调用模型进行装配验证，不需要反复测量实物尺寸，能大幅缩短电气控制部分的设计周期，也能提前排查安装时可能出现的空间干涉、触发角度不匹配等问题，避免现场安装时才发现尺寸不符需要返工的情况。
