IP68防护等级交直流电源转换模块

　　这款交直流供电转换单元，核心定位是户外严苛工况下的通讯设备供电适配，常见于野外基站、隧道通讯节点、港口岸基通讯终端这类长期暴露在高湿、多尘甚至短时浸水场景的供电链路中，解决交流市电输入到通讯设备所需直流供电的转换需求，同时满足IP68级别的密封防护要求，避免户外环境中的水汽、粉尘侵入内部电路造成短路或器件腐蚀。

　　从结构设计来看，壳体采用一体化挤压铝型材加工成型，外表面密布的平行散热鳍片不是装饰性结构，是根据内部功率器件的热耗散参数计算后排布的，鳍片的厚度、间距以及整体散热面积，匹配额定负载下的温升控制要求，保证在夏季户外暴晒、满负载运行时，内部功率器件的结温始终处于安全工作区间，不需要额外加装散热风扇，完全依靠被动散热完成热交换，既减少了故障点，也避免了风扇开孔对壳体密封性能的破坏。壳体两端的端盖采用螺栓压紧密封结构，密封槽内嵌入耐老化硅橡胶密封圈，螺栓的排布间距经过压缩量计算，保证密封圈受力均匀，不会出现局部压缩量不足导致的渗漏问题，所有对外的电气连接接口都采用航插式密封接头，接头与壳体安装面之间同样设置密封垫，线缆入口处采用格兰头压紧密封，实现整体壳体的IP68防护能力，可承受一定时间的浅水浸泡，也能阻挡细粉尘进入壳体内部。

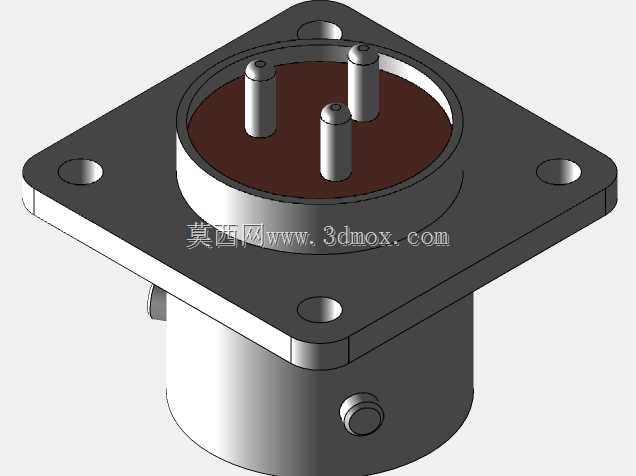

　　接口配置上，壳体端面设置了交流输入接口与直流输出接口，接口旁的标识清晰区分输入输出回路，避免现场接线时出现接反的问题，接口的额定电流参数匹配模块的额定输出功率，接触件采用铜合金镀银处理，降低接触电阻，减少大电流工况下的接头发热问题。壳体的安装边界设计充分考虑了现场安装的通用性，壳体底部预留了标准安装孔位，既可以通过支架固定在通讯塔的抱杆上，也可以直接通过螺栓固定在设备舱的安装平面上，安装孔的间距符合工业通讯设备的通用安装尺寸规范，不需要额外制作转接支架就能完成现场部署。

　　在电路布局层面，内部的功率转换器件、整流模块、滤波电容都紧贴壳体内壁安装，接触面之间涂覆导热硅脂，将器件工作产生的热量直接传导到铝壳体上，再通过外表面的散热鳍片散发到外界环境中，内部走线采用分层排布，强电回路与弱电信号回路分开布置，避免电磁干扰影响输出直流的纹波参数，保证给通讯设备供电的稳定性，不会因为电源纹波过大造成通讯信号干扰或者设备重启。壳体边角处做了圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，同时也减少应力集中，提升壳体在受到外力冲击时的结构强度，即使在运输或者安装过程中发生轻微磕碰，也不会出现壳体开裂或者密封失效的问题。

　　实际选型应用时，需要根据后端通讯设备的总功率选择对应额定电流的型号，现场接线完成后需要检查所有密封接头的压紧状态，确认密封圈没有错位或者破损，安装位置尽量避开长期积水的区域，虽然满足IP68防护要求，但长期浸泡在水中还是会对接口的密封寿命造成影响，日常维护时只需要定期清理散热鳍片缝隙间堆积的灰尘、落叶等杂物，保证散热风道通畅，不需要拆解壳体进行内部维护，整体的无风扇密封设计让设备的平均无故障工作时间远高于开架式电源模块，适合无人值守的户外通讯站点使用，减少后期运维的频次与成本。
