18.5英寸便携笔记本电脑结构三维数模

　　做消费电子结构设计快十二年，经手的笔记本类数模没有一百也有八十，这次拿到的18.5英寸大屏笔记本结构，第一眼的直观感受是设计取舍非常明确——没有盲目追求极致轻薄，而是把大屏使用体验、接口扩展性、散热冗余三个核心需求放在了优先级最前面。先从实际应用场景说，这类18.5英寸的大屏本，核心使用场景根本不是揣在包里通勤的移动办公，更多是固定工位的替代台式机需求，比如平面设计从业者做大幅面排版、视频剪辑人员看时间轴不需要频繁缩放、工程人员现场调试设备时接PLC看组态界面不用外接显示器，甚至不少租房的年轻用户会直接用它接键鼠当主力桌面设备，省去单独配显示器的空间和成本。

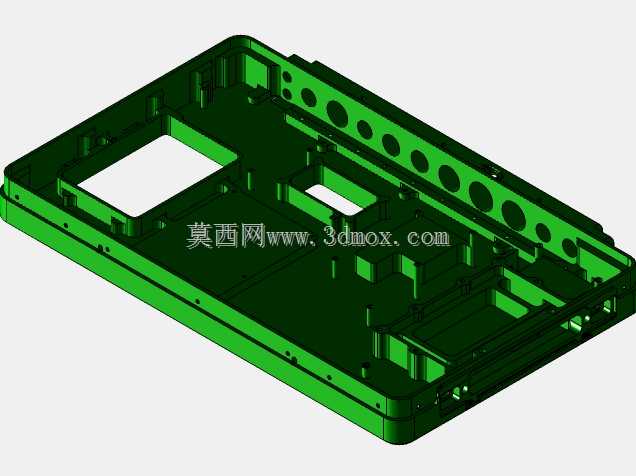

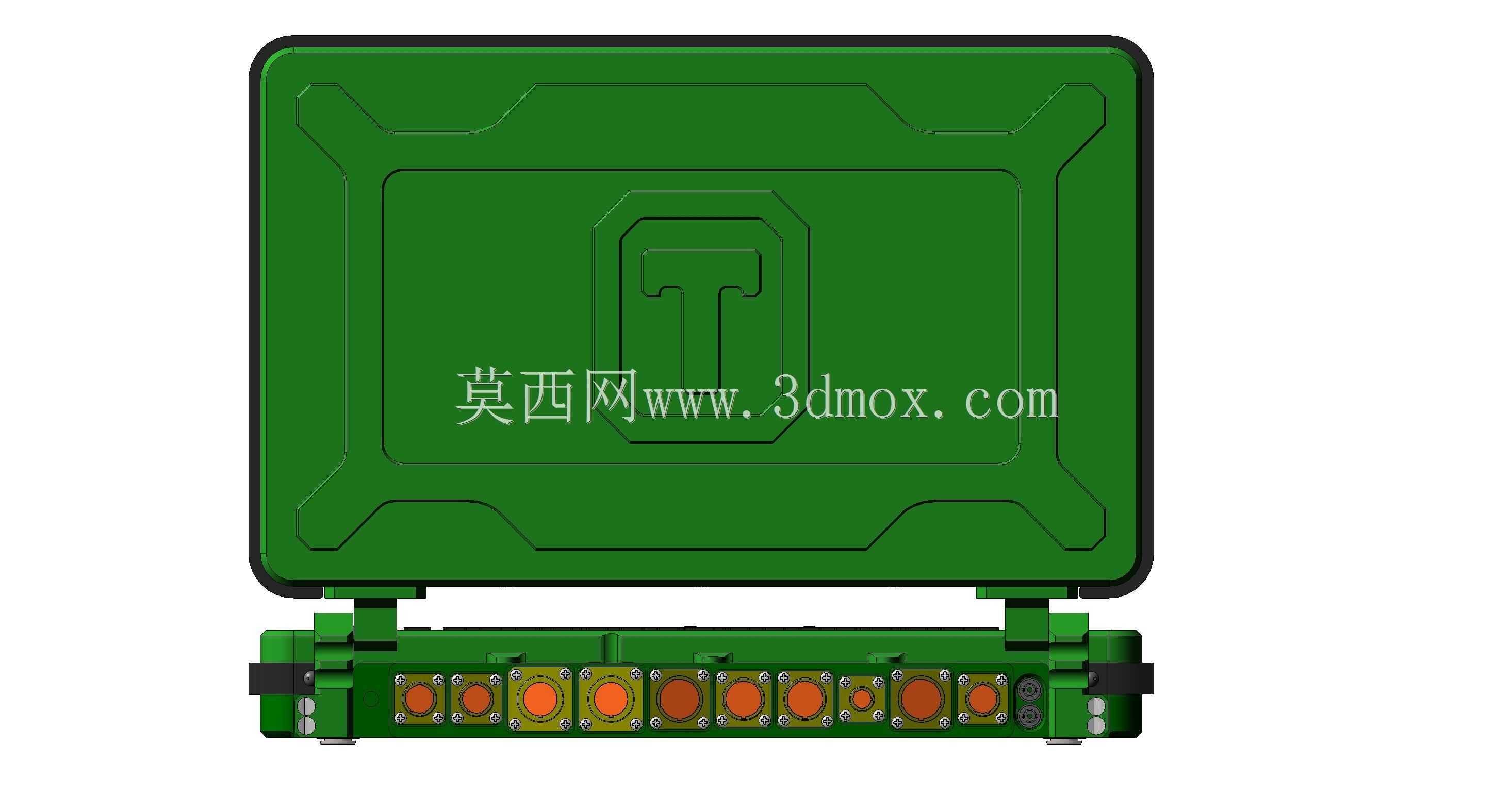

　　从设计思路上拆解，这个数模的壳体拆分逻辑非常成熟，A面采用大面弧边过渡，没有做多余的棱角切割，既减少了开合过程中的磕碰风险，也能在同等壁厚下提升壳体的抗扭刚度——毕竟18.5寸的屏幕尺寸大，A面如果做纯平面，哪怕壁厚加到2mm，单手拎起边角的时候还是容易出现形变挤压屏幕的问题，弧面结构相当于给A面加了一圈隐形的加强筋，不用额外贴金属补强片就能满足1.2米跌落的屏幕防护要求。B面的屏幕边框控制在8mm左右，没有追求现在流行的超窄边框，一方面是给屏幕缓冲泡棉留足安装空间，大屏的屏幕面板自重更大，运输过程中的震动冲击力更强，足够宽的泡棉安装边能均匀分散冲击力，避免玻璃边角碎裂；另一方面边框内部预留了WiFi天线、摄像头模组的安装位，不用挤占屏幕后方的空间，也能减少屏幕工作时的电磁干扰对无线信号的影响。

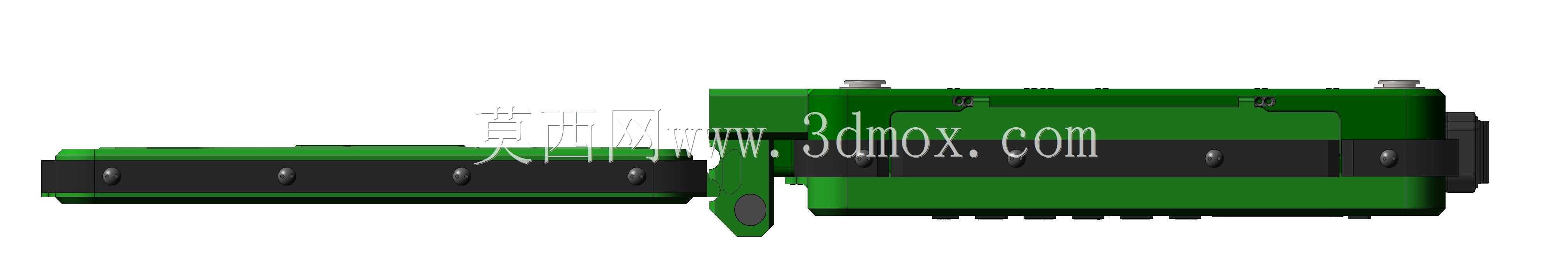

　　再说到安装边界和尺寸控制，这个数模的整机合盖厚度控制在22mm，整机宽度412mm，深度278mm，这个尺寸是经过反复校核的：宽度方向刚好能放下全尺寸108键键盘加两侧的2.5W扬声器腔体，键盘键程做到1.8mm，比普通轻薄本的1.3mm键程按压反馈更扎实，长时间打字不会有敲钢板的生硬感；深度方向预留了120mm直径的双风扇散热位，搭配三根6mm直径的热管，能压住45W标压处理器加入门级独立显卡的散热需求，不会因为追求薄而缩减散热规模导致高负载下处理器降频。接口布局上，机身左侧布置了两个USB-A3.2接口、一个3.5mm音频接口，右侧布置了SD卡读卡器、一个USB-C全功能接口，机身后侧布置了HDMI2.1接口、RJ45网线接口和电源接口，这种把高频插拔的接口放在后侧、常用外接设备接口放在两侧的布局，实际使用的时候不会因为插U盘、插耳机导致桌面线材杂乱，接显示器、网线这类很少插拔的线材放在后侧，也能让桌面走线更整洁。

　　结构细节上，C面的掌托位置做了0.5mm的内凹弧度，贴合手腕放置的自然角度，长时间操作不会硌手腕；触控板尺寸做到120*70mm，支持多点触控，边缘做了CNC倒角处理，不会割手；转轴采用两段式阻尼结构，开合角度最大能到150度，阻尼力调校到单指就能掀开屏幕，同时屏幕在任意开合角度都不会出现晃动，哪怕是放在有轻微震动的设备操作台面上，屏幕也能保持稳定角度不会自己合盖。D面的进风口开在转轴前方和机身两侧，避开了底部容易被桌面遮挡的位置，进风效率比纯底部开孔提升30%左右，脚垫高度做到3mm，给底部留出足够的进风空间，哪怕是放在柔软的床面、沙发面上使用，也不会堵住进风口导致散热失效。

　　很多刚入行的结构工程师做笔记本数模的时候，容易陷入参数堆砌的误区，一味追求薄、窄边框、轻重量，反而忽略了产品实际使用中的可靠性和体验感，这个18.5英寸笔记本的数模最值得参考的点，就是所有的结构设计都是围绕实际使用场景出发的：大屏带来的视野提升是核心卖点，围绕这个卖点匹配足够的散热、接口、结构强度，没有为了营销参数牺牲实际使用体验，不管是用来做消费电子结构设计的参考，还是做办公场景设备选型的校核，这个数模的结构完整度和细节处理都有很高的参考价值。
