腕带式便携通讯终端散热支架结构

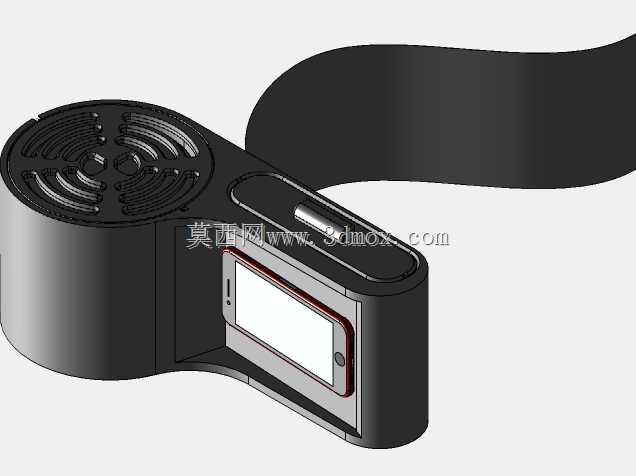

　　这款腕带式便携通讯终端配套支架，主要面向外勤作业、现场巡检、单兵作业这类需要解放双手的通讯使用场景，适配常规尺寸的手持通讯终端，解决作业过程中手持设备占用操作手、长时间握持易疲劳、设备连续工作散热不畅的实际问题。整体结构采用一体化弯折的流线型壳体设计，主体分为两个功能舱段，靠近腕带侧的舱段内置散热风道结构，表面开设放射状格栅通风口，可配合内置的微型送风组件，为卡装在支架上的通讯终端提供主动散热气流，避免设备长时间高功率通讯、数据传输时出现过热降频的情况。卡装通讯终端的舱段采用半包式限位结构，侧边预留充电接口、功能按键的避让缺口，底部设置承托凸缘，终端装入后可通过侧边的弹性卡扣完成固定，无需额外绑带或紧固件，

　　单手即可完成设备的取放操作，适配厚度在8-12mm、屏幕尺寸4-5英寸的常规手持通讯终端，卡装后设备屏幕与腕部平面呈15度仰角，作业人员抬腕即可清晰查看屏幕信息，无需刻意调整手臂角度。连接两个舱段的过渡区域做了圆弧收边处理，避免棱角剐蹭衣物或皮肤，腕带采用宽幅柔性带状结构，宽度设置为40mm，可分散腕部承压，长时间佩戴不会出现明显的勒痕，腕带与主体支架的连接位置设置了可旋转销轴，允许支架在腕部实现±30度的角度微调，方便不同使用习惯的作业人员调整最佳查看视角。结构设计上充分考虑了户外使用的可靠性，壳体壁厚均匀设置为2.5mm，所有转角位置均做了R2以上的圆角过渡，避免应力集中导致的壳体开裂，散热格栅的筋条宽度设置为1.5mm，

　　既保证通风面积，又具备足够的抗挤压强度，日常磕碰、轻微挤压不会出现格栅断裂的情况。安装边界方面，整体结构沿腕带延伸方向的最大长度为180mm，主体舱段的最大宽度为65mm，佩戴后腕部外侧的突出厚度为32mm，不会影响作业人员穿戴工装、操作其他工具，狭窄空间作业时也不会出现结构剐蹭周边设备的问题。散热舱段的内部预留了微型风机、供电模块的安装位，供电模块可采用通用的薄型锂电池，与通讯终端的供电电路可独立设置，也可通过预留的触点从通讯终端取电，无需额外配置充电接口，减少壳体上的开孔数量，提升户外使用的防尘防水能力。卡装舱的内侧设置了0.5mm厚的硅胶缓冲垫，既可以避免设备外壳被支架刮花，又能填充设备与支架之间的间隙，

　　减少作业过程中设备晃动产生的异响，同时缓冲垫可提升接触面的摩擦力，即使在出汗、沾水的情况下，设备也不会从支架中滑脱。腕带的自由端设置了多档调节孔位，适配腕围140mm-220mm的使用人群，调节卡扣采用常规的插接式结构，佩戴和摘取都可单手完成，卡扣的锁紧力经过适配，正常摆臂、跑动过程中不会出现松脱的情况。结构整体的重量控制在85g以内，加上通讯终端的总重量不超过280g，长时间佩戴不会给腕部造成过大的负担，适合连续4小时以上的外勤作业使用。在结构建模过程中，所有配合面均预留了0.2mm的装配间隙，壳体的拔模角度统一设置为1.5度，满足注塑量产的工艺要求，不需要后续额外的结构调整即可直接开模生产，散热风道的内部做了导流斜面设计，可将气流直接导向通讯终端的背部发热区域，提升散热效率，避免气流在舱体内乱流造成的风损。
