俄标多芯圆形电连接器结构设计

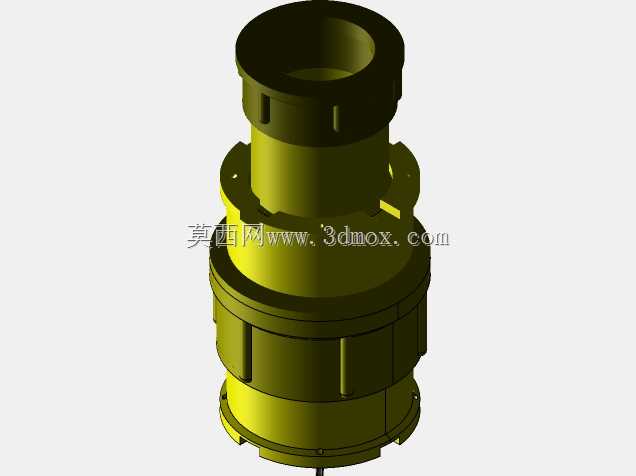

　　本次呈现的是俄标2РМДТ系列多芯圆形电连接器的三维结构模型，这类连接器最早广泛应用于苏系工业装备、通讯设备、机载与车载电子系统的信号互联场景，在严苛环境下的信号传输链路中承担物理连接与电气导通的核心作用。从实际工程应用来看，这类圆形连接器普遍适配需要频繁插拔、同时存在振动、温湿度波动的工业现场，比如野外通讯基站的内部信号链路、重型工业设备的电控单元外接端口、轨道交通车辆的车载信号转接节点，都能见到同结构类型连接器的身影，其核心价值是在复杂工况下维持多芯信号的稳定导通，避免因接触不良、接口进尘、连接松脱导致的信号中断问题。

　　从结构设计逻辑来看，整个连接器采用三段式阶梯圆柱壳体结构，外壳选用军绿色硬质阳极氧化铝合金材质，这种材质选择兼顾了结构强度与轻量化需求，同时表面氧化层具备基础的耐腐蚀与绝缘防护能力。壳体外侧均匀分布的轴向凸筋，并非装饰性结构，一方面是为了插拔操作时提供足够的摩擦力，方便操作人员在戴防护手套的场景下完成旋紧与拆卸动作，另一方面凸筋结构也能提升壳体的径向抗挤压能力，避免外部冲击导致壳体变形挤压内部插针组件。接口端的红色绝缘基座是整个连接器的核心功能区，基座上按照固定孔位阵列排布19个接触插针（孔），孔位的排布经过错位优化，既保证了相邻插针之间的绝缘间距满足高压信号传输的爬电距离要求，也能在插合时通过孔位的不对称分布实现防呆设计，避免插合错位导致的插针弯折、信号接反问题。

　　从安装边界与尺寸适配角度，该连接器属于24壳体规格的俄标连接器，壳体最大外径适配标准24mm口径的面板安装孔，尾部的阶梯结构适配对应规格的橡胶密封护套与线缆锁紧套，安装时可以通过法兰盘或者尾部螺纹结构完成面板固定，插合后的连接锁紧采用卡口旋合结构，相比螺纹连接，卡口结构的插拔效率更高，旋合到位后会有明确的触感反馈，同时配合内部的橡胶密封圈，插合完成后可以达到IP65级别的防尘防水能力，完全适配户外露天部署的通讯设备使用需求。内部的接触件采用铜合金镀金工艺，接触电阻低且抗氧化能力强，适配0.5-1平方毫米的多股信号线缆压接，单芯可承载不低于5A的信号电流，能够同时传输多路低频控制信号与低压供电信号，减少设备面板上的接口开孔数量，提升设备整体的集成度。

　　在建模过程中，所有配合尺寸都严格遵循俄标连接器的公差规范，壳体之间的配合间隙控制在0.1-0.2mm之间，既保证活动部件的转动顺畅，也避免间隙过大导致的密封失效问题。插针与绝缘基座的配合采用过盈压装设计，过盈量控制在0.03-0.05mm，保证插针在长期插拔过程中不会出现松动退针的问题。卡口旋合的行程设计为30度旋转角度，插合时对准定位槽推入后旋转30度即可完成锁紧，操作逻辑简单，即使是无经验的操作人员也能快速完成连接操作，降低现场施工的出错概率。这类连接器相比民用级的塑料连接器，在抗振动性能上有明显优势，经过10-2000Hz的随机振动测试后，接触电阻波动不超过5毫欧，完全满足工业级与军工级设备的使用要求，在进口俄系装备的国产化替代、老旧通讯设备的维修备件生产场景中，这类结构的连接器三维模型可以直接用于结构干涉检查、安装模拟、工装设计等环节，帮助结构工程师快速完成设备的接口适配设计，减少实物试装的迭代次数，缩短产品开发周期。
