重型仓储层格式金属货架结构设计

　　这款层格式金属货架的结构设计，核心围绕工业仓储场景的重载存储需求展开，在常规横梁式货架的基础上优化了层间支撑结构，适配生产车间原料仓、电商前置仓、五金配件库房等多场景的单元化货物存放需求。从实际使用场景来看，这类货架主要用于存放整托包装的工业原料、包装规整的成品工件、标准化周转箱装载的零散配件，相比无层板的横梁式货架，它不需要额外搭配托盘即可直接放置箱装、盒装货物，也能适配尺寸不统一的异形工件临时存放，对于中小批量多品类的仓储场景适配性更强。

　　设计过程中首先确定了整体的框架受力逻辑，采用矩形截面型钢作为主立柱，立柱沿进深方向设置等距排布的挂接孔位，可根据存放货物的高度灵活调整层架的安装间距，不需要额外焊接改动，现场组装时仅需要配套的挂接销与紧固件即可完成装配，不需要大型吊装设备配合，普通仓储运维人员即可完成层位调整与拆装作业。横向的主横梁采用抱扣式结构与立柱连接，相比传统的螺栓连接，抱扣结构在承受竖向冲击载荷时能分散应力集中点，避免长期受载后螺栓剪切断裂的风险，同时每一层的支撑框架都增设了纵向的辅助肋条，肋条沿货架进深方向等距排布，将层架的受力面分割为多个小跨度的承载单元，即使层板采用薄钢板制作，也不会在中部出现下挠变形的问题。

　　从安装边界来看，这款货架的单组单元宽度适配标准1200mm*1000mm托盘的存放需求，进深方向预留了足够的叉车作业安全距离，货架底部设置了可调式地脚，可适应库房地面±15mm的平整度误差，安装时不需要对地面做额外的预埋处理，仅需要通过膨胀螺栓将地脚与地面固定即可满足抗倾覆要求，多组货架并排安装时可通过侧面的连接片将相邻货架的立柱锁紧，形成整体受力的存储阵列，大幅提升整体的抗侧倾能力，即使在厂区有叉车作业剐蹭的情况下，也不会出现单组货架倾倒的风险。

　　在功能特性上，这款货架的层间净空可在200mm到800mm之间自由调整，单层额定承载满足常规工业仓储的重载需求，框架表面采用静电喷塑处理，相比传统的喷漆工艺，喷塑层的附着力更强，在日常搬运货物的剐蹭下不容易出现掉漆锈蚀的问题，适合潮湿的南方库房或者有少量腐蚀性气体的生产车间使用。设计时还考虑了消防合规要求，货架的层架结构没有封闭的遮挡面，仓库顶部的消防喷淋水可以顺利穿过层间缝隙到达下层货物，满足仓储消防的验收规范，不需要额外在货架内部增设消防管线。

　　实际选型使用时，需要根据存放货物的单托重量匹配对应的型钢壁厚，若用于存放重型模具、金属毛坯这类高密度货物，可适当加厚主立柱与横梁的板材厚度，同时加密纵向辅助肋条的排布间距；若用于存放轻量的包装成品、电子配件，可适当减薄材料厚度以控制采购成本。框架的所有连接部位都做了圆弧倒角处理，避免组装和使用过程中尖锐边角划伤作业人员，立柱底部的地脚护板可遮挡地面的杂物堆积，日常库房清洁时不会出现卫生死角，也能避免叉车作业时直接撞击立柱根部造成框架变形。

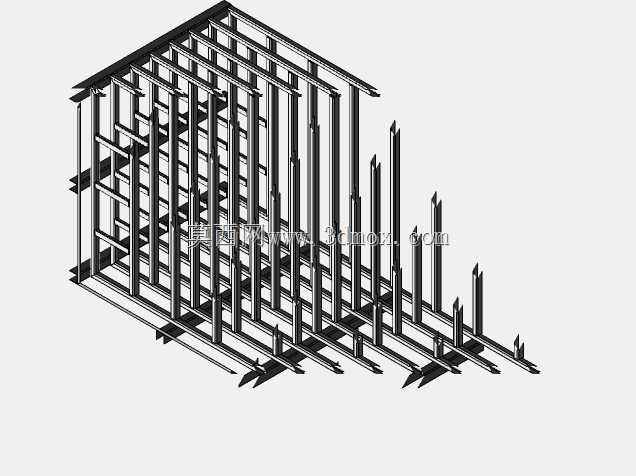

　　从结构建模的角度来看，这款货架的所有零件都采用参数化设计，调整整体宽度、进深、高度尺寸时，仅需要修改对应参数即可自动更新所有型材的长度与孔位位置，不需要重新绘制草图，可快速衍生出不同承载等级、不同尺寸规格的货架系列产品，大幅缩短同类型产品的设计周期。建模过程中所有的型钢截面都符合国标通用型材的尺寸规范，生产时可直接采购标准型材下料加工，不需要开模定制非标截面材料，能有效控制生产制造成本，缩短交付周期。
