工业用轴流风机PAX24结构三维设计

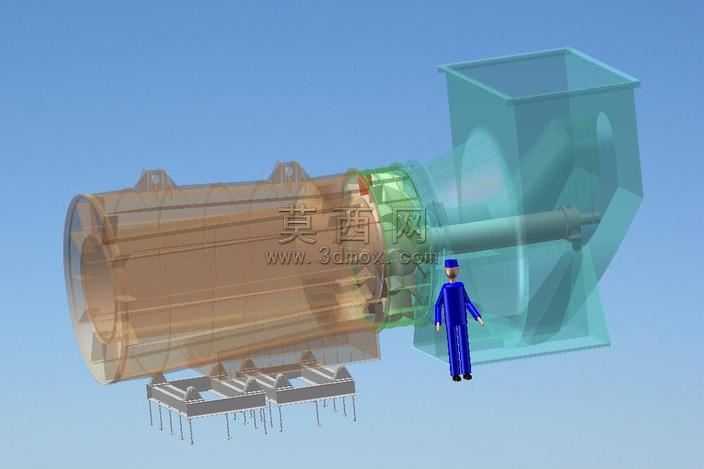

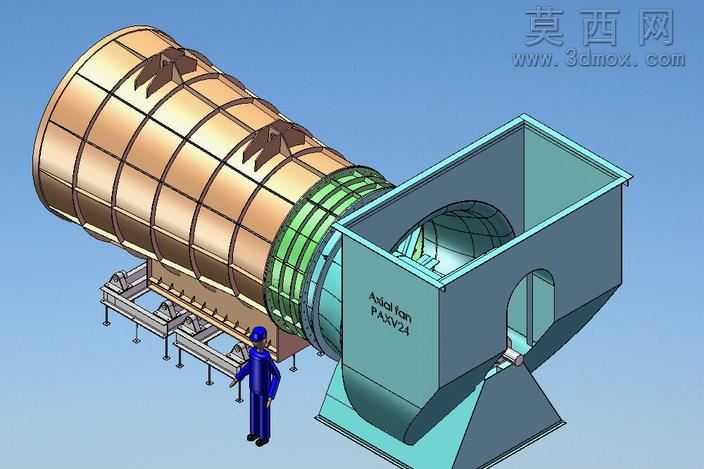

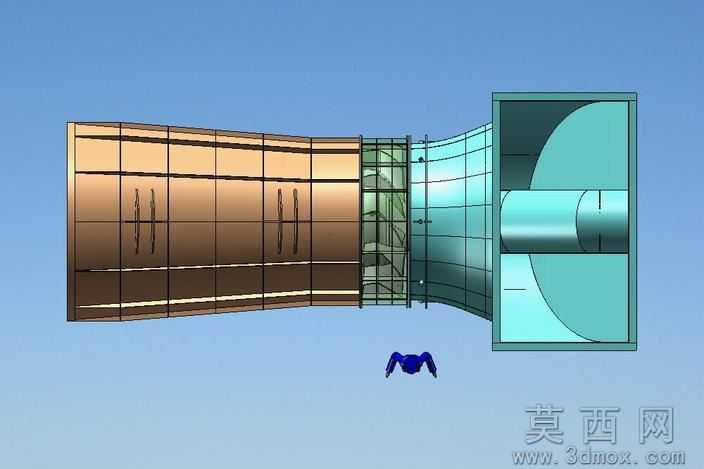

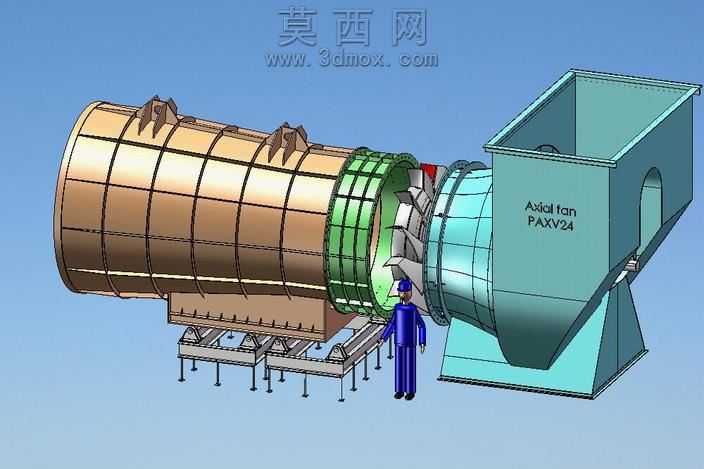

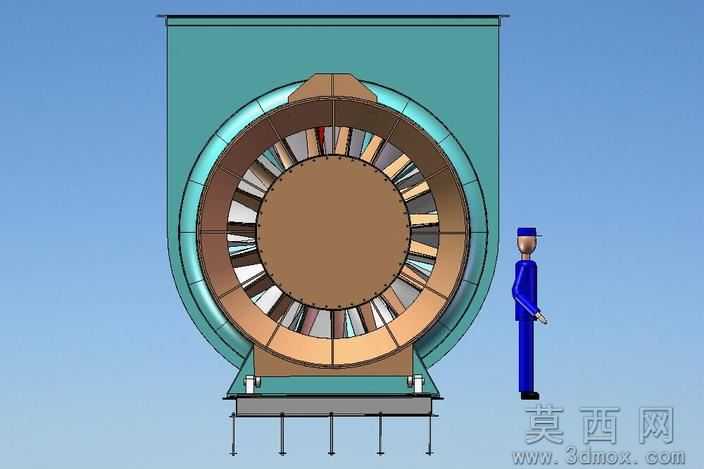

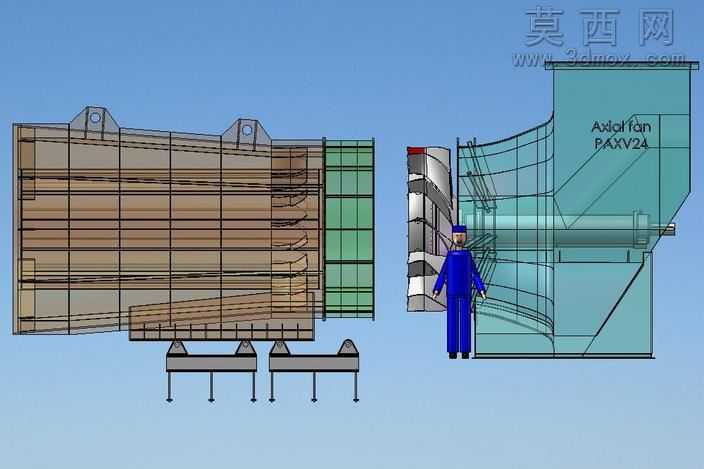

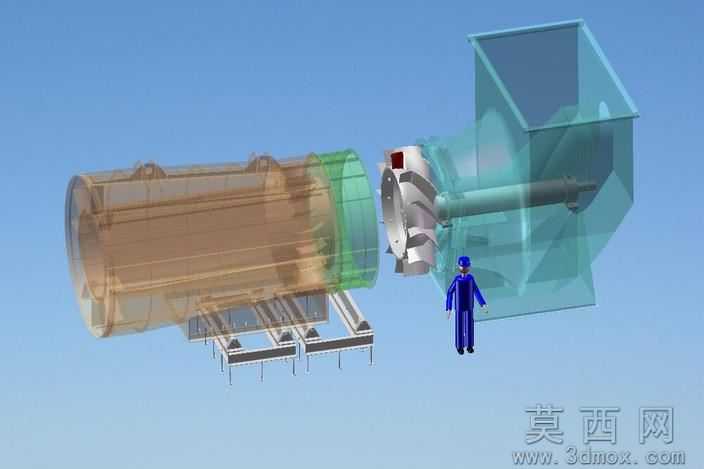

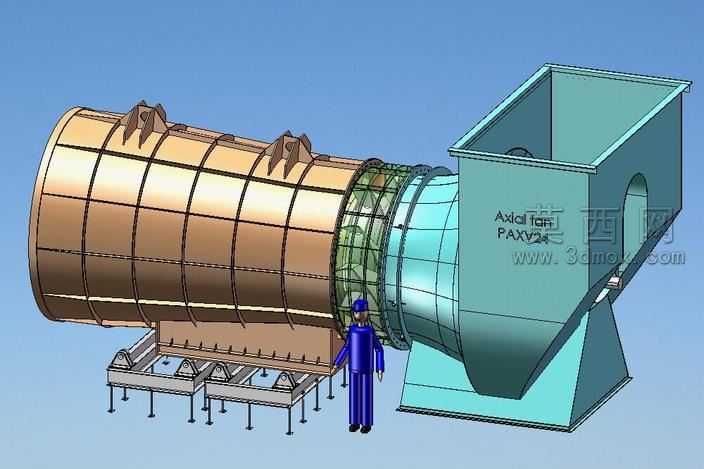

本作品为工业通风场景使用的轴流风机PAX24三维建模成果，建模过程严格遵循工业通风设备的实际设计规范，完整还原了该型号轴流风机的全组件结构。模型采用半透明差异化材质渲染方案，将风机的筒体段、动力传动段、风室接口段分别赋予不同透明度的工程材质，既清晰展示了内部叶轮、传动轴、支撑基座的装配关系，也直观呈现了外部方形出风口、安装底座、连接法兰的外形特征，同时搭配等比例人体参照模型，可直观体现设备的实际尺寸量级。建模阶段首先依据轴流风机的气动布局逻辑，确定轴向进风、侧向出风的整体流道走向，先完成核心风筒的曲面建模，保证筒体内壁光滑过渡以降低风阻，再依次构建内部的叶轮组件、传动轴系、电机安装位，还原动力段的密封与支撑结构；之后完成侧部出风方腔的建模，处理好风筒与出风腔的连接过渡结构，保证气流转向处的结构合理性；最后搭建底部的支撑安装底座，还原底座的支腿、安装固定位、加强筋结构，确保整体装配关系符合实际工业设备的安装逻辑。材质设置上，对风筒主体采用半透明棕褐色工程塑料质感材质，出风腔采用半透明青蓝色材质区分不同功能段，内部传动与支撑结构采用金属质感材质，底座采用哑光金属材质，通过材质差异清晰区分各功能模块，无需剖切即可直观查看内部结构布局。整体设计兼顾了结构展示的直观性与工业设计的严谨性，可用于通风设备结构教学、工业场景布局演示、风机产品方案展示等场景，完整还原了该型号轴流风机从动力输入到气流输出的全流程结构，清晰展现了轴流风机轴向进风、转向排风的结构特点，各部件的连接位置、支撑结构、安装点位都按照实际工业产品的比例进行还原，保证模型的结构合理性与展示实用性。
